CSWA认证练习用弯折冲压支架结构

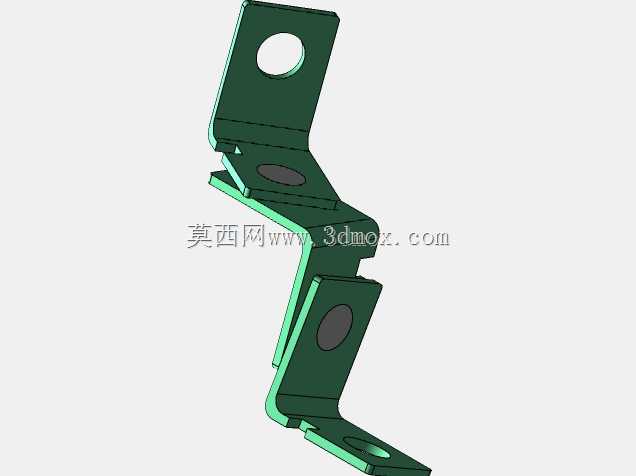

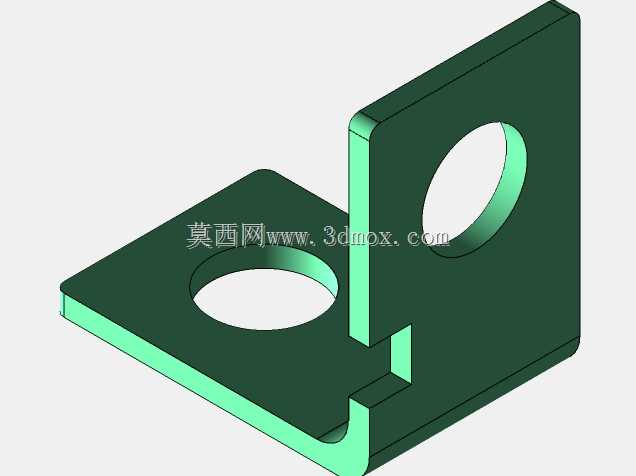

　　这款弯折冲压支架是典型的多折边钣金承载构件，日常多配套传感器类检测元件做安装承载使用，在工业自动化检测工位、小型机电设备内部走线与元件固定场景中十分常见。从结构设计逻辑来看，整体采用连续冷冲压弯折工艺成型，无需额外拼接焊接工序，加工一致性好，适合批量生产。构件共设置三处安装位，顶端单圆孔用于上部结构铰接或螺栓固定，中部两处带沉台的安装面用于贴装固定检测元件，沉台结构可避免安装螺栓突出干涉元件装配，底端预留的安装孔用于与设备基座面锁附固定，三处安装位的空间位置经过多道弯折形成Z型错落布局，能在狭小的设备内部空间里错开周边管线与运动部件，实现元件的悬空架设，避开设备运行时的振动传递路径，提升检测元件的工作稳定性。

　　设计过程中需要严格控制每道弯折的内角半径与回弹量，钣金料厚统一，弯折处的圆角过渡避免应力集中，防止长期受载后出现弯折处开裂变形。安装边界方面，整体轮廓沿Z向延伸，横向占用空间极小，各安装孔的孔位公差控制在合理范围内，适配常用的M3-M4规格紧固件，安装时不需要额外定制转接件，可直接锁附在预设的安装基面之上。构件表面做常规氧化处理，具备基础的防锈能力，适配车间常规工况下的长期使用，不会因环境温湿度变化出现表层锈蚀脱落的问题。从建模练习角度来看，这类多折边带安装特征的钣金件，是CSWA认证考试中典型的钣金类建模题型，建模过程需要熟练运用基体法兰、边线法兰、拉伸切除、成形工具等特征命令，准确还原每一处弯折角度与孔位相对位置，保证各安装面的平面度与孔位同轴度符合工程实际要求，建模完成后可直接展开得到下料轮廓，对接实际钣金加工流程。
