星型布局六缸径向动力装置结构设计

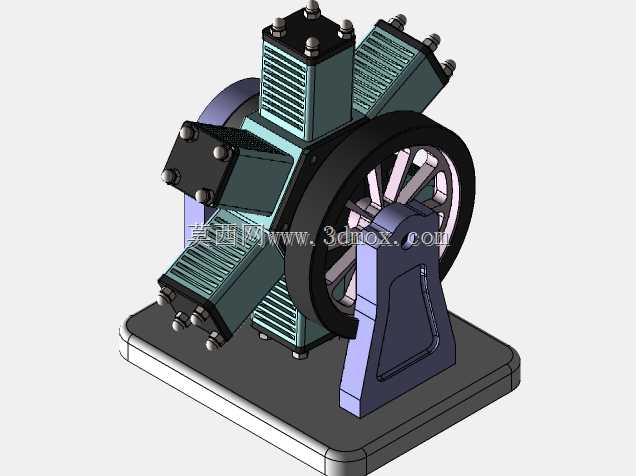

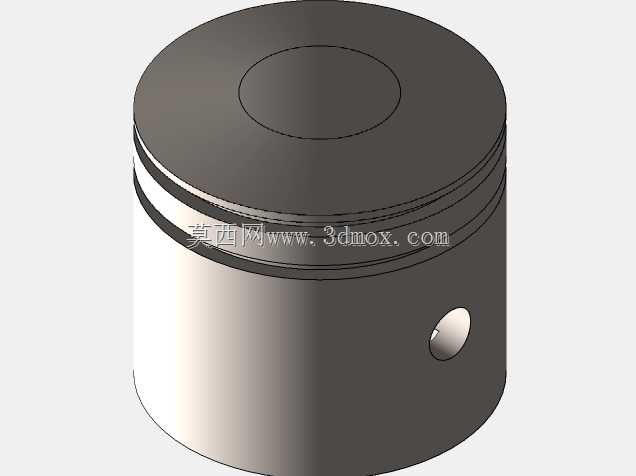

　　这款六缸径向动力装置采用星型辐射式缸体布局，六个气缸围绕中心曲轴呈均匀圆周排布，相比直列或V型动力结构，在相同排量下能大幅缩短整机轴向尺寸，让整体结构更紧凑，早年这类布局广泛应用于航空活塞动力领域，凭借短轴向尺寸适配轻型飞行器的机头安装空间，同时在小型固定动力站、应急发电机组、老式农用机械动力单元上也能看到这类结构的应用，其曲轴长度更短，运转时的刚性表现优于同排量多缸直列结构，能降低高转速下的曲轴挠曲变形风险。从结构设计逻辑来看，六个气缸共用同一根曲柄销，活塞通过连杆直接将做功推力传递至中心曲轴，省去了多缸直列结构的多曲拐排布设计，曲轴加工复杂度有所降低，同时各缸做功间隔角均匀，曲轴运转的平顺性表现较好，能减少额外的平衡轴配置需求。

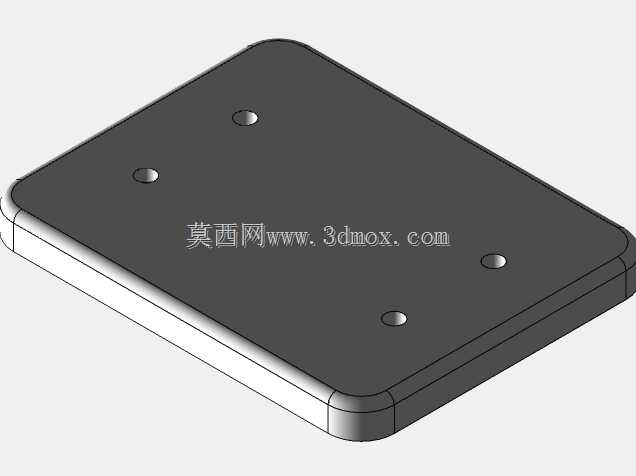

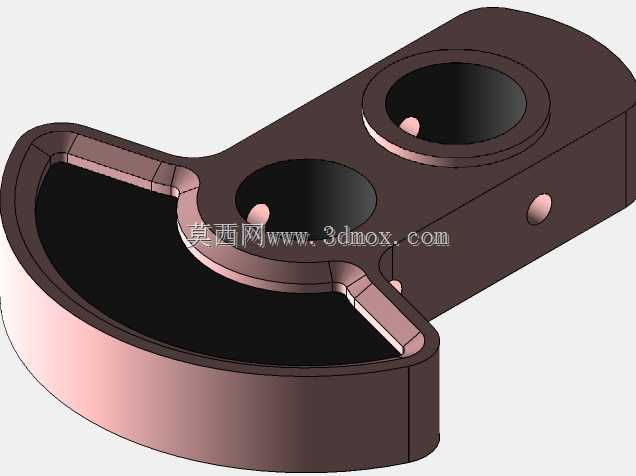

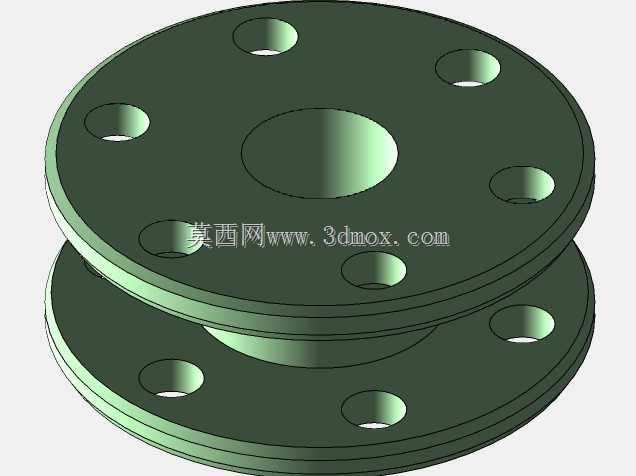

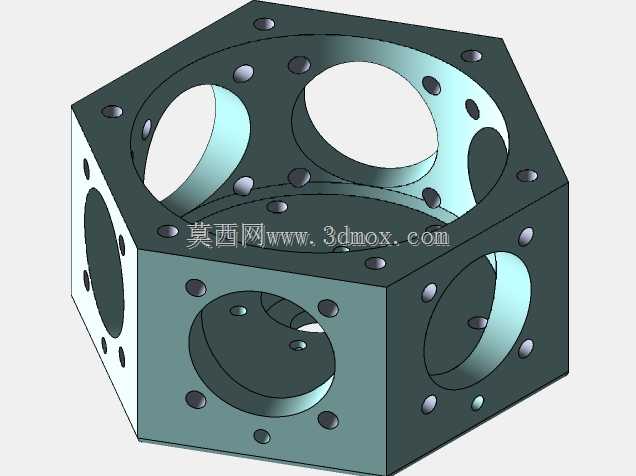

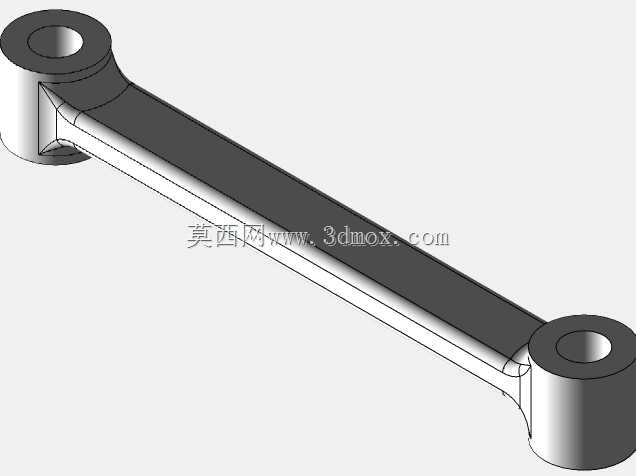

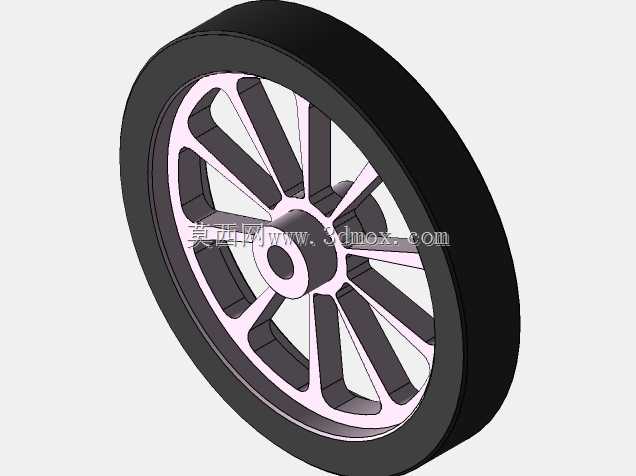

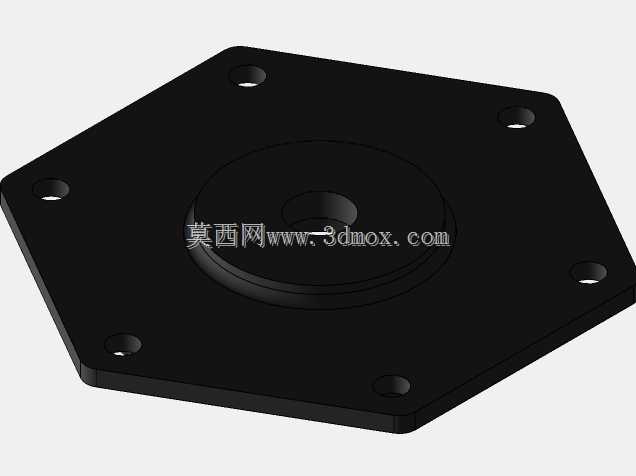

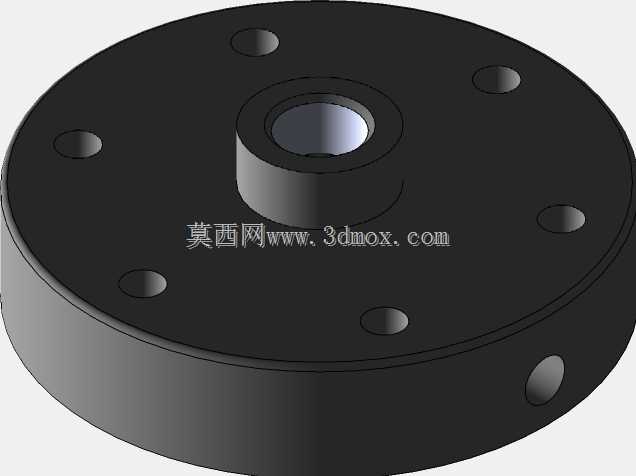

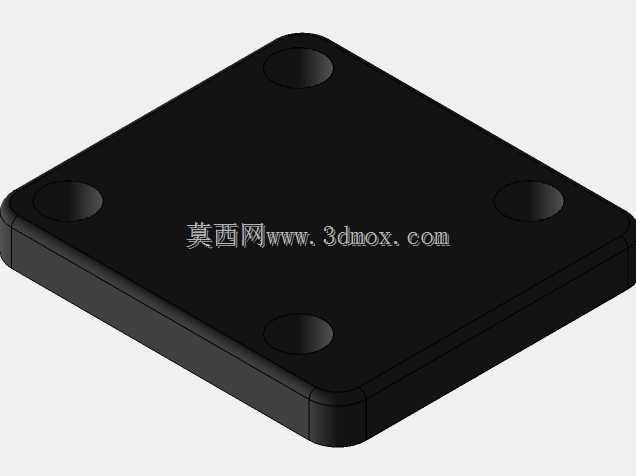

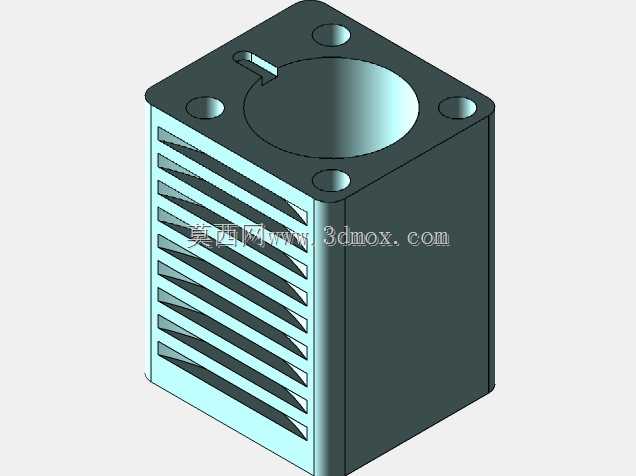

　　整机配套的带轮结构可直接对接皮带传动系统，适配不同负载端的动力输出需求，底部一体式安装底座预留了标准安装孔位，可直接固定在设备安装机架上，安装时需注意预留缸体散热间隙，每个气缸外侧的散热鳍片结构需保证周边空气流通空间，避免缸体散热不良导致的工况异常。设计过程中重点考量了连杆与中心曲柄销的配合公差，六个连杆的大端采用叠装或共环结构适配单曲柄销，需严格控制各连杆的轴向间隙，避免运转过程中出现连杆偏磨；缸体与中心曲轴箱的连接面采用止口定位，保证各缸的轴线均指向曲轴回转中心，避免活塞运行过程中出现偏缸问题。整机的径向尺寸由六个气缸的辐射长度决定，安装时需在径向预留足够的维护空间，方便后期对火花塞、缸盖紧固件进行检修，

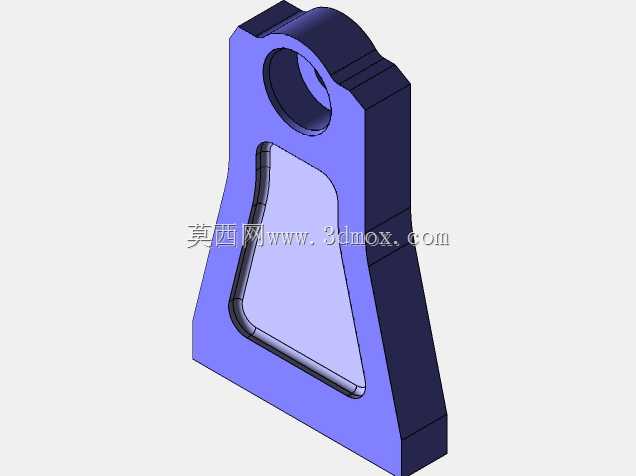

　　输出端带轮的中心高与底座安装面的尺寸经过统一校准，可直接对接标准传动系统，无需额外调整安装基座高度。这类径向结构的动力装置在低转速工况下能输出较大扭矩，适合对动力输出平顺性、安装空间紧凑度有要求的场景，建模过程中完整还原了缸体散热鳍片、连杆传动结构、支撑机架、输出带轮的所有细节，可直接用于结构教学、原理演示、改装方案验证等场景，各部件的装配关系完全按照实际机械配合逻辑搭建，可直观展示径向动力装置的做功传递路径。
