异形铰接式传感安装固定支架结构

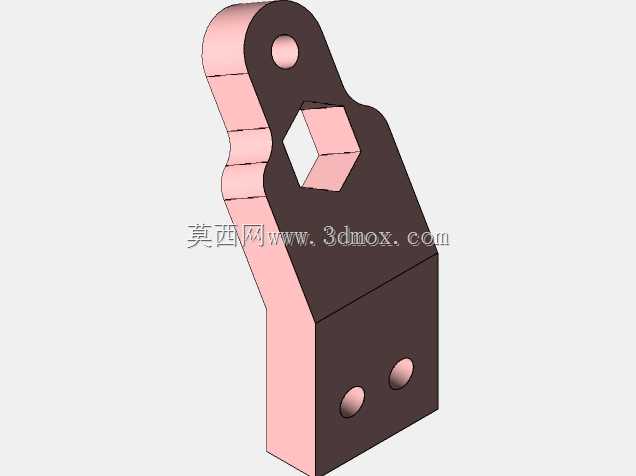

　　这款异形铰接式安装支架，主要用于工业传感检测场景下的检测元件固定与姿态调整，在自动化生产线的工位检测、设备运行状态监测、工装夹具的到位确认环节都能见到这类构件的身影。不同于常规的平板式安装座，该支架采用弯折式异形结构设计，上部设置带通孔的铰接耳位，可通过销轴与设备机架的铰接座配合，实现支架整体的角度偏转调整，适配不同检测角度的安装需求，避免传感元件因检测角度偏差出现误触发、信号漏采的问题。支架中段开设内六角形穿装孔位，可直接穿装外六角结构的传感元件本体，孔位与元件外形贴合度高，穿装后无需额外的周向防转结构即可限制元件转动，保证检测方向始终对准被测位置。下部为平直安装段，开设两个同轴沉头安装孔，

　　可通过内六角螺钉将支架下部锁紧固定在设备安装基面，沉孔设计可让螺钉头部完全没入支架表面，不会突出结构表面干涉周边部件的运动轨迹。从结构设计逻辑来看，该支架采用分层弯折的成型思路，主体板材厚度适配常规工业安装的强度需求，铰接耳位的孔位中心到下部安装面的距离经过精准核算，既保证调整角度时不会与基面产生结构干涉，又能让传感元件的检测端处于最佳检测距离区间。上部铰接耳的圆角过渡处理，可减少应力集中问题，在支架频繁调整角度的使用场景下，避免耳位根部出现疲劳断裂的情况。中段的六角形孔位边缘做了微小倒角处理，既方便传感元件的穿装作业，又能去除加工毛刺，避免安装时刮伤元件表面的涂装层。安装边界方面，支架整体宽度较窄，

　　适合在设备内部狭小的安装空间内布置，下部两个安装孔的孔距符合通用工业安装的孔位规范，可直接适配多数设备预留的安装螺孔位置，无需额外对安装基面进行二次打孔加工。铰接端的通孔直径适配标准规格的圆柱销轴，装配时可直接选用标准紧固件完成连接，降低配件采购与加工成本。在实际使用中，这类支架常配合光电式、接近式传感元件使用，支架的结构刚性足以支撑元件的重量，即使在设备运行产生小幅振动的工况下，也不会出现支架形变导致的检测位置偏移，保证传感信号采集的稳定性。
