双筒支座式传感器安装基座结构设计

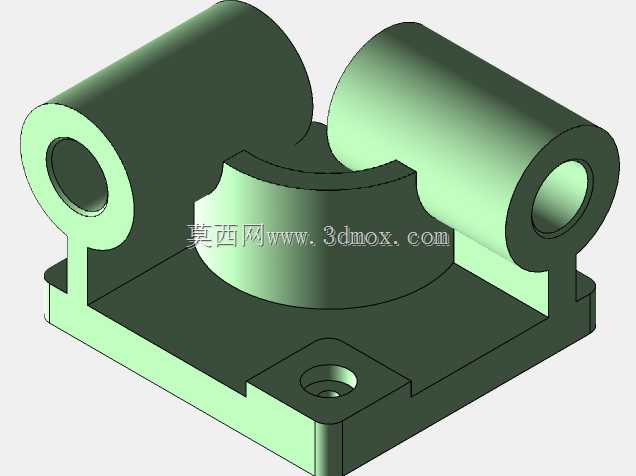

　　该结构件属于传感器配套安装支撑类零件，主要应用在工业检测工位、自动化生产线传感单元固定场景，用来承托对应规格的柱形传感元件，同时为传感单元提供稳定的安装基准，避免设备运行过程中因振动、偏移导致检测数据失准。从结构设计逻辑来看，底部采用带沉头安装孔的平板式底座，沉孔设计可以让固定螺栓完全沉入零件表面，不会出现螺栓头凸起干涉上部构件安装的问题，底座的平面度公差需要控制在合理区间，保证安装后与设备安装面完全贴合，不会出现翘曲虚接的情况。上部对称布置的两个带通孔的筒状结构，是用来穿装传感元件或者配套导向轴的部位，两个筒体内孔保持同轴度要求，避免穿装构件时出现卡滞，同时筒壁厚度经过受力核算，能够承受传感元件自身重量以及设备运行时的侧向冲击力，

　　不会出现筒壁变形导致孔位偏移的问题。两个筒体中间的弧形凹面结构，是为了避让配套的弧形传感组件，避免安装时出现结构干涉，同时弧形过渡的设计也能减少零件的应力集中，提升整体结构的抗疲劳强度，在长期受交变载荷的工况下不会出现根部开裂的问题。从安装边界来看，底座的四个边角做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在安装空间紧凑的工位上减少边角与周边构件的干涉概率，底座上的沉头孔位置按照通用安装间距设计，能够适配多数工业设备的预留安装孔位，不需要额外做转接板就能直接固定。筒体的内孔直径按照常用传感元件的外径尺寸匹配设计，孔壁的表面粗糙度控制在合理范围，既保证穿装顺畅，也不会因为间隙过大导致传感元件出现晃动。

　　整体结构采用一体化成型的设计思路，减少了拼接装配带来的累积误差，零件的各个连接部位都采用圆角过渡，没有尖锐的直角结构，一方面降低了加工时的应力集中风险，另一方面也方便后续的表面处理工序，不会出现积液、涂层不均的问题。在实际应用中，这类支座通常安装在自动化检测线的机架上，两个筒体内穿装的导向轴可以带动传感组件做小范围的位置调整，中间的弧形凹位刚好容纳传感检测头，让检测头能够正对被测工件，保证检测数据的准确性，底座的沉头孔采用内六角螺栓固定，安装后螺栓头不会突出底座表面，不会影响后续在底座上加装其他附属配件。
