传感器安装用抱箍式钢板固定支架

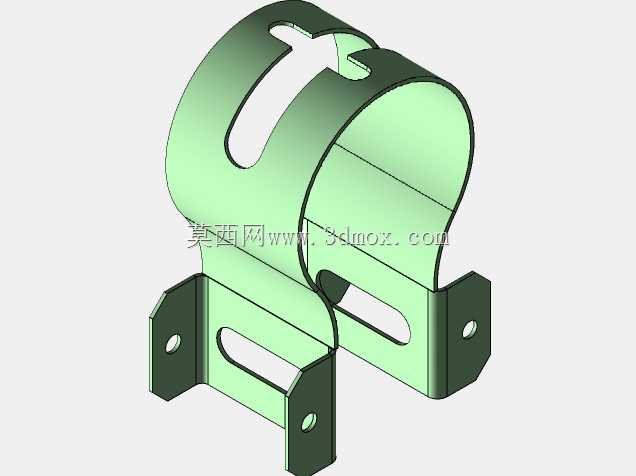

　　这款抱箍式钢板支架主要用于工业现场圆柱形传感器、小型检测探头的安装固定，在自动化生产线、流体管路检测、设备状态监测场景中应用广泛，可适配外径在对应区间的圆柱型检测元件，解决传感器在设备机架、管路旁侧无合适安装位的问题，避免传感器直接粘接或捆扎带来的位置偏移、振动松脱风险。从结构设计来看，支架采用薄钢板一体冲压弯折成型，上部为开口式抱箍结构，箍身预留两处长条形调节槽，既可以通过开口的弹性形变适配小范围的外径公差，也能在安装时调整传感器的轴向插入深度，方便现场调试时对准检测点位，无需额外加工适配垫片。下部为对称分布的两个安装支脚，每个支脚冲裁出圆形安装孔与长条形调节腰孔，支脚向外弯折形成稳定的支撑面，

　　安装时可通过腰孔调整支架的横向固定位置，抵消安装基面的孔位加工误差，降低现场安装的配作难度。设计过程中优先考虑了钣金加工的工艺性，所有弯折处均预留了合理的折弯内R角，避免冲压过程中出现钢板开裂问题，孔位边缘均做了去毛刺处理，防止安装时划伤操作人员或传感器线缆。抱箍与支脚的连接过渡段做了加宽处理，提升整体结构的抗扭刚度，即使在设备运行产生持续振动的工况下，也能保持传感器的安装位置精度，避免检测信号出现漂移。安装边界方面，两个支脚的安装孔中心距留有足够的调节余量，可适配常见的工业铝型材、钢板机架的安装孔距，抱箍的开口宽度经过计算，既能保证传感器装入时的操作空间，也能在紧固件锁紧后提供足够的抱紧力，

　　防止传感器受外力碰撞时发生转动或轴向窜动。支架整体没有多余的冗余结构，在保证结构强度的前提下尽可能控制材料用量，适合批量冲压生产，表面可根据使用场景做镀锌或喷塑处理，适配不同工业环境的防腐蚀需求。在管路检测场景中，这类支架可以直接固定在管路旁的支架上，将压力、温度类传感器稳稳固定在检测点位，无需在管路上额外焊接安装座，减少对管路本体的改动；在设备机架安装场景中，支脚的腰孔结构可以适配不同规格的安装螺栓，即使现场安装孔位存在少量偏差，也能顺利完成装配，减少现场返工的工作量。
