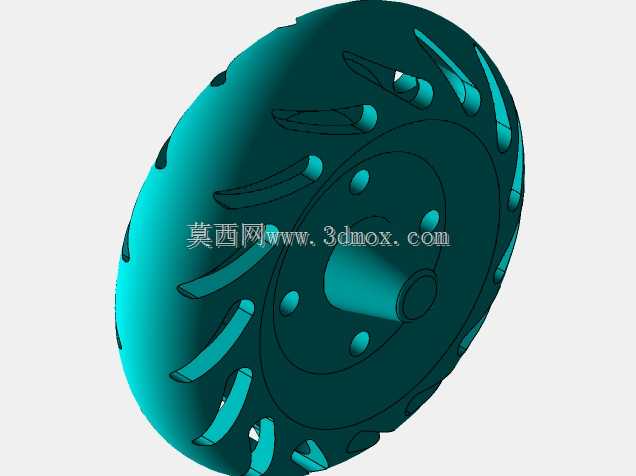

带曲面导流槽的轮盘式机械结构

　　该轮盘类零件的结构设计围绕流体导向与轻量化安装需求展开，盘面沿圆周均匀分布多组弧形导流叶片，叶片与轮盘本体采用一体化成型思路，相邻叶片间形成连续的流道间隙，可在转动过程中对流经盘面的介质产生定向导流作用，降低介质紊流带来的能量损耗。中心区域设置凸起的轴套安装位，轴套端面预留同轴定位基准，可与配套传动轴形成轴孔配合，保证轮盘转动时的径向跳动控制在合理区间。轴套周边环形分布多个圆形安装孔，孔位沿圆周等角度排布，可通过紧固件与外接法兰或连接座固定，安装孔的位置度设计需匹配配套连接件的孔距公差，避免装配时出现干涉。轮盘外缘做连续圆弧过渡，无尖锐棱角，既降低转动过程中的风阻噪声，也避免装配维护时造成磕碰损伤。

　　盘面的镂空结构在保证整体结构强度的前提下，有效降低零件自身重量，减少转动惯量，让设备启停阶段的动力响应更迅速。这类结构常见于离心式流体设备的工作端，也可作为小型输送设备的导向转轮使用，在通风、物料输送等工况中，可通过自身转动带动介质沿预设方向流动。建模过程中需重点管控弧形叶片的曲面曲率连续性，保证每个流道的截面尺寸一致，避免因流道差异导致转动时受力不均；同时要校验安装孔与中心轴套的同轴度，以及叶片与轮盘连接处的圆角过渡，减少应力集中风险。零件的轴向厚度与径向尺寸需匹配安装腔体的内部边界，外缘与腔体内壁需预留合理的转动间隙，中心轴套的长度要适配传动轴的配合段长度，确保装配后轮盘不会出现轴向窜动。
