CSWA考核用钣金壳体结构设计

　　这款钣金壳体是针对CSWA技能考核设计的典型钣金结构件，日常多作为小型传感采集模块、工业控制单元的外置防护外壳使用，在小型工控终端、桌面式传感检测设备、教学实训考核装置中应用广泛。从实际使用场景出发，这类壳体需要兼顾内部元器件的防护需求、接线操作的便利性以及长期运行的散热要求，设计过程中完全遵循常规钣金加工的工艺逻辑，没有设置超出常规折弯、冲压能力的特殊结构，适配普通数控冲床、折弯机的加工流程，不需要额外开模即可完成小批量生产。

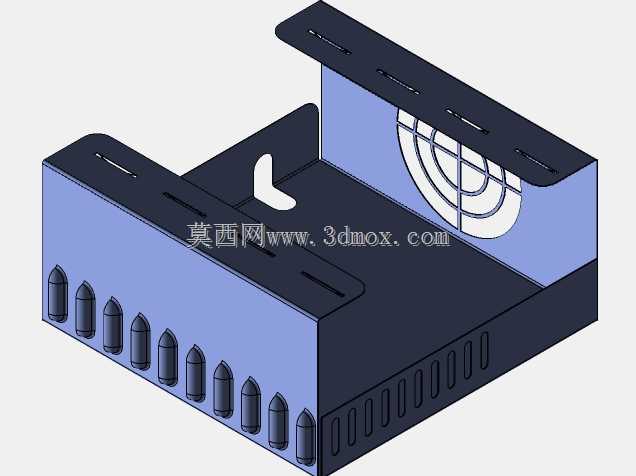

　　壳体采用多面折弯拼接的成型思路，主体为U型折弯主结构，搭配两侧封板与顶部安装翻边，所有折弯边都预留了合理的折弯止裂槽，避免折弯过程中出现材料撕裂的问题，相邻板件的连接位置预留了自攻螺丝安装位，不需要额外焊接即可完成整机组装，后期维护拆卸也十分方便。正面排布的一排凸起式冲压结构，是对应外接接线端子的让位与标识位，每个凸起结构刚好对应一个接线端口，装配时可以快速对位，避免端子错位导致的接线故障；侧面的格栅式冲压开孔是自然散热通道，针对内部低功耗传感模块的发热需求设计，不需要额外加装散热风扇即可满足常规工况下的散热要求，另一侧的半圆形带格栅开孔是预留的风扇安装位，若应用在发热稍大的控制模块场景，可以直接加装小型轴流风扇实现强制风冷，不需要二次对壳体进行打孔加工。

　　顶部翻边上的长条形安装孔是为设备整机组装预留的固定位，长孔设计可以抵消安装过程中的装配公差，降低对安装孔位的加工精度要求，不管是固定在设备内部的安装梁上，还是作为独立桌面设备搭配底部防滑脚垫使用，都可以通过这些孔位完成固定。壳体的内部净空尺寸刚好适配常规小型传感控制板的安装尺寸，内部预留了PCB板安装柱的冲压凸台，可以直接用螺丝固定电路板，不需要额外加装铜柱，减少装配时的零件数量。设计过程中充分考虑了钣金加工的材料利用率，所有展开结构都可以在常规尺寸的冷轧钢板上排样下料，材料余料控制在合理范围内，折弯工序的顺序经过优化，不会出现折弯干涉的问题，冲压特征全部采用常规冲头即可加工，没有特殊成型需求，对于刚接触钣金设计的工程人员来说，是非常典型的折弯、冲压特征练习案例，也可以直接经过少量尺寸调整后应用在实际小型工控设备的外壳设计中。
