手动操纵式万向节传动机构三维结构

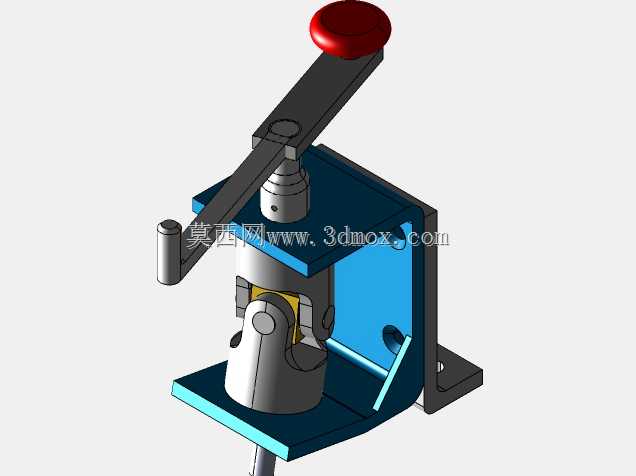

　　这套万向节传动结构，在小型工装夹具、实验室手动调节装置、轻工设备的进给调节单元中应用十分广泛，核心作用是在两根轴线存在偏角、或是工作过程中轴线相对位置会发生小幅偏移的传动轴之间，实现扭矩的连续传递，不会因为轴系的角度偏差出现卡滞、传动中断的问题。从结构设计逻辑来看，这套机构采用了带手动操纵手柄的集成式布局，上部的红色握柄是手动操作的施力端，通过杠杆结构将操作力传递到下部的万向铰接核心，扳动手柄时可以带动万向节的十字铰接副产生角度偏转，从而改变输出轴的传动方向，适配不同角度的动力输出需求。下部的蓝色框架式安装支座是整套机构的承载基础，支座底部带安装耳板，耳板上预留了螺栓固定孔，安装时可以直接通过螺栓将整套机构固定在设备的安装基板上，

　　不需要额外设计复杂的转接支架，安装边界清晰，不会和周边的设备构件产生干涉。万向节的核心铰接部分采用了十字轴式的铰接结构，铰接副之间预留了合理的配合间隙，既保证转动过程的灵活性，不会出现过定位导致的卡涩，也能控制传动过程的空程量，保证手动调节的精度。支座侧面设置的斜向加强筋，是考虑到手动操作时会产生侧向倾覆力矩，通过加强筋提升支座的结构刚性，避免长期操作后支座出现变形，影响万向节的同轴度和传动顺畅度。上部的操纵杆长度经过了力矩匹配设计，操作人员握持红色握柄扳动时，不需要施加过大的操作力就能带动万向节完成角度调整，操作手感顺畅，不会出现力臂过短导致操作费力的问题。输出端的轴段采用了标准的圆柱轴结构，可以直接和下游的传动构件、

　　执行部件连接，不需要额外做轴头的适配加工，降低了整机装配的工作量。整套结构的所有运动部件都做了运动行程的限位设计，扳动手柄到极限位置时，万向节的偏角不会超过结构允许的最大夹角，避免铰接副脱出造成机构失效。在实际选型应用时，需要注意这套机构的输入输出轴偏角范围，确保安装时轴系的初始偏角在结构允许的范围内，同时固定支座的螺栓要按照要求的预紧力锁紧，避免操作过程中机构出现移位，影响传动精度。
