带尾杆调节式大力夹持钳结构设计

　　在机加工工位、设备维修现场以及钣金装配环节，经常会遇到需要持续保持夹紧力的工况：焊接时固定薄钢板防止热变形移位，攻丝或钻孔时夹持异形工件避免晃动，拆装锈蚀管件时提供稳定咬合，普通活动扳手或台钳往往受空间或操作方式限制。这款带尾杆的调节式大力钳，正是针对这类需要单手操作、长时间锁止夹持的场景而构建的三维结构。

　　从实际用途看，它并非单纯施加扭矩的扳手，而是一种可调节开口、能够机械锁死的夹持工具。钳口区域设置了齿形咬合面，配合平直夹持段，既能咬住圆棒、螺母棱角，也能贴紧平板类零件。尾部的螺杆与旋钮用于预设开口大小和夹紧行程，使用者先通过尾杆将钳口调整到接近工件尺寸，再捏合手柄，机构越过死点后形成自锁，即使手部松开，钳口也能持续保持压力，这在需要腾出手进行焊接、打磨或对位装配时十分实用。

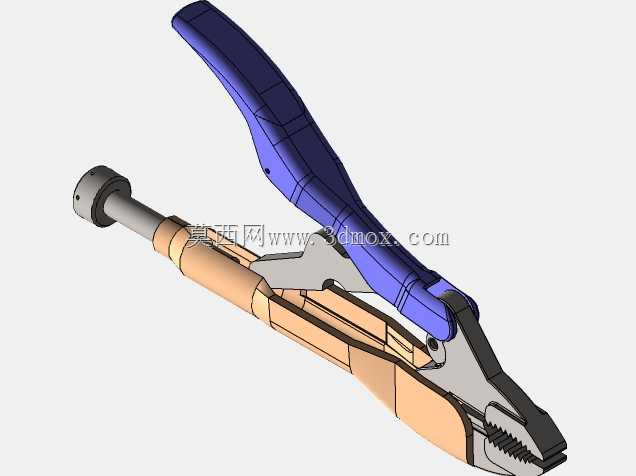

　　设计思路上，模型重点还原了多连杆增力与锁止逻辑。固定钳身、活动钳臂、手柄连杆以及尾端调节螺杆之间形成明确的铰接关系，销轴位置决定了力臂比例和锁止区间。手柄部分采用包覆式造型，既增加握持接触面积，也在结构上区分了受力金属骨架与外部防滑层。钳头金属件的轮廓、齿槽深度、连杆厚度以及销孔同轴关系，都直接影响夹持刚性和疲劳寿命；尾杆穿过手柄末端，通过螺纹改变活动钳体初始位置，从而适配不同规格工件。

　　从外形尺寸与安装边界判断，该工具属于单手可操作的中大型大力钳，整体呈细长钳头加弯柄布局。钳头前端占用空间较小，便于伸入狭窄机架或管路间隙；尾端调节杆会向后伸出一定长度，在工具箱排布或工位夹具设计时需要预留轴向空间。铰接处的侧向宽度决定了它能否进入槽型空间，而手柄张开后的最大轮廓则影响操作所需握持半径。模型中各零件按实际装配关系分层，销轴、螺杆、钳口、手柄包覆件等边界清晰，可用于检查运动干涉、验证开口调节范围，也可作为手动工具结构选型、维修测绘以及工装配套设计的参考。

　　在工程应用中，这类夹持钳常与工作台、定位焊夹具、管件维修工具包配合使用。其核心价值不在于提供精密扭矩，而在于快速形成稳定、可释放的机械夹紧力；理解连杆死点位置、尾杆调节行程与钳口开度之间的关系，有助于判断它在具体工位上是否适用，也能为改进钳口形状、增加软质钳唇或适配特殊工件提供结构基础。
