带轮皮带动力传输传动机构

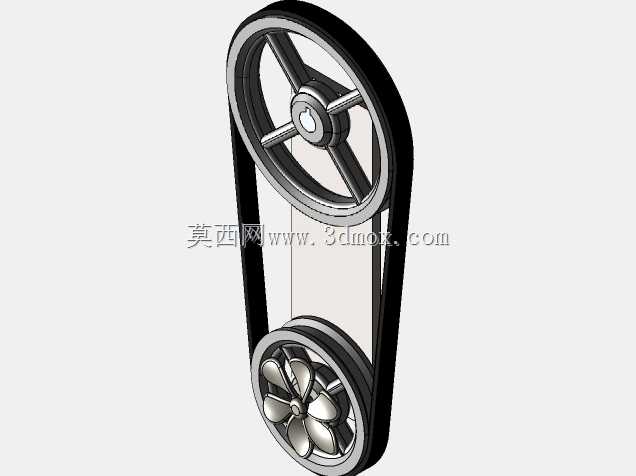

　　该模型呈现的是一套典型的开口带传动结构，主体由大小两个带轮、闭合环形皮带以及轮轴支撑部分组成。大带轮位于上方，采用辐板式轮体，中心设置轮毂与轴孔，用于连接输入或输出轴；小带轮位于下方，轮缘与大带轮保持平行，两轮外圆通过皮带张紧形成确定的中心距和包角。这类结构在轻工输送、小型风机、实验台架、农用机具以及教学演示装置中十分常见，核心作用是在两根平行轴之间传递旋转运动和扭矩，并可通过两轮直径差异实现转速变换。

　　从实际使用角度看，带传动最突出的价值在于结构简单、装配门槛低、运行噪声小，并能在过载时通过皮带打滑保护后端薄弱零件。模型中大带轮的辐板开孔既减轻了轮体重量，也为拆装、观察和减重设计提供了参考；下方小带轮端部的叶片状结构可兼顾散热或视觉标识，在连续运转场景下有助于降低轮带摩擦带来的热量积聚。皮带包覆在两轮轮缘外侧，其张紧程度直接影响传动效率：过松会导致打滑和丢转，过紧则会加大轴承受力并加速皮带疲劳，因此在整机布置时通常需要预留张紧调节空间，例如移动电机座、增设张紧轮或在机架上加工长圆孔。

　　建模时需要重点控制两轮回转轴线的平行度。若轴线发生偏斜，皮带会在运行中持续跑偏，造成边缘磨损、噪声增大和传动不稳。轮槽或轮缘宽度应与皮带截面匹配，中心距不宜过小，否则小轮包角不足会降低摩擦传力能力；中心距过大则容易引起皮带抖动，尤其在启停频繁或冲击载荷工况下更明显。对于需要正反转、定位精度较高的场合，普通平带或V带并不适合，应改用同步带或齿轮传动；而本模型所代表的摩擦型带传动更适用于载荷平稳、对绝对传动比要求不苛刻的场景。

　　安装边界方面，机架上需要为两轮轴提供可靠支撑，轴承座或侧板孔位应保证同轴度和垂直度。外围需留出皮带装拆空间，不能让护罩、管线或机架横梁紧贴皮带外侧；同时还要考虑检修时松开张紧、更换皮带的操作距离。若将该机构用于设备选型，应结合传递功率、转速、工况系数和预期寿命确定带型、轮径、中心距及预紧方式，而不是单纯按外观比例套用。该三维结构可直接用于干涉检查、运动模拟、教学展示和方案评审，帮助设计者在投产前验证轮系布局、护罩间隙以及轴系受力方向。
