工业过滤式油润滑供油装置结构设计

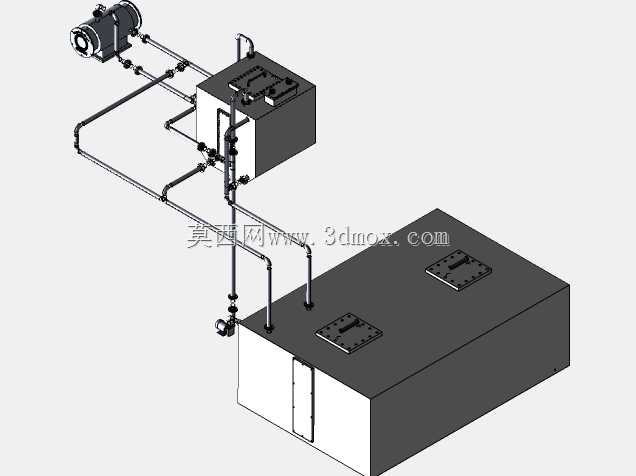

　　这套润滑供油装置主要面向连续运转的工业产线设备配套设计，常见应用场景包含冶金轧机机组、重型减速机集群、大型风机轴承组、冲压设备传动系统等需要持续供给清洁润滑油的工况，核心作用是为摩擦副提供稳定压力、洁净度达标的润滑油，同时带走摩擦产生的金属磨屑与热量，延长核心运动部件的服役寿命。整套装置采用分体式模块化布局，下部为大容量储油箱体，箱体顶面开设两个带密封压盖的检修口，可定期进入箱体内部清理沉积油泥，箱体侧面设置密封检修门，方便内置滤芯的快速更换与液位计、温度传感器的后期维护，箱体底部预留倾斜导油槽，可将沉积杂质导向排污口，避免杂质被油泵反复吸入。上部集成油泵驱动单元与压力调节模块，驱动电机通过联轴器与齿轮油泵直连，

　　省去皮带传动的张紧维护环节，油泵进出口均设置软连接缓冲段，可抵消管路振动传递，避免长期运行后管路焊缝出现疲劳开裂。整套管路采用无缝钢管弯制成型，管路走向沿箱体边缘排布，所有弯头采用大曲率半径弯管，减少油路沿程压力损失，管路支架通过螺栓固定在箱体顶面，避免焊接固定带来的应力变形，管路末端预留多个供油接口，可根据现场设备的润滑点数量灵活扩展分支油路，每个分支接口预设阀门安装位，可单独调节各支路供油压力。设计阶段优先考虑现场安装的边界适配性，储油箱体采用长方体规整结构，底部预留叉车孔位与地脚螺栓安装孔，可直接放置在车间设备旁的硬化地面，无需额外制作安装基座，整套装置的外接供油口统一设置在装置同侧，方便现场管路对接，

　　避免多方向布管占用过多通道空间。内置的过滤单元采用两级过滤结构，油泵吸油口设置粗滤网拦截大尺寸杂质，出油管路设置精滤组件过滤细小磨屑，过滤组件两端预留压差检测接口，可外接压差报警器，当滤芯堵塞时及时触发提醒，避免供油不足导致设备干磨。整套结构的管路连接均采用标准法兰接口，密封件选用耐油橡胶材质，可适配常规矿物润滑油与多数合成润滑油的使用要求，箱体内部做防锈磷化处理，避免长期储油产生锈蚀污染油液。
