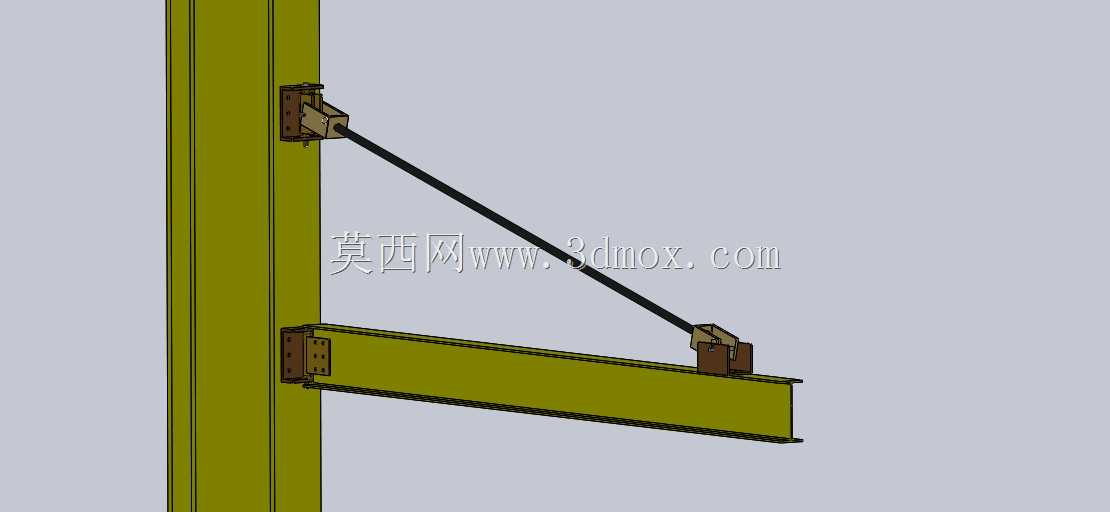

车间墙面安装式5吨悬臂起重设备结构

　　在中小批量离散制造车间的工位物料转运场景中，壁挂式悬臂起重设备是覆盖固定工位半径内吊装作业的核心装备，这款5吨额定载荷的壁挂悬臂结构，主要适配机加工工位重型工件上下料、装配工位重型部件吊装移位、仓储区域重型物料短距离调运等场景，相比落地式悬臂吊，它无需占用车间地面安装空间，依托厂房混凝土立柱或承重墙体完成固定，能充分释放车间地面的作业与通行空间，尤其适合厂房面积紧张、工位布局紧凑的加工类车间。从结构设计逻辑来看，该设备的壁挂支座是核心受力部件，设计时需匹配墙体或立柱的承载能力，支座与墙体的连接采用高强度膨胀螺栓配合预埋钢板的形式，确保在额定载荷下的倾覆力矩、剪切力都在结构安全阈值内，悬臂主体采用变截面箱型梁结构，

　　靠近支座端的梁体截面更大，向悬臂末端逐步收窄，既保证了梁体的抗弯刚度，控制载荷下的下挠量在允许范围内，又尽可能降低悬臂自身重量，减少支座的额外承载负担。悬臂的回转结构采用带密封的回转支承设计，可实现水平方向180度到270度的回转覆盖，作业人员可通过手动牵引或电动驱动的方式带动悬臂转动，配合电动葫芦沿悬臂梁下翼缘的轨道行走，实现覆盖半径内任意位置的物料吊装，电动葫芦的起升高度可根据车间层高、工位吊装需求做适配调整，常规配置下可满足从地面到3-5米高度范围内的物料升降需求。安装边界方面，该设备对安装墙面的强度有明确要求，需为钢筋混凝土承重墙体或等强度的钢结构立柱，安装面的平面度需控制在合理范围内，避免支座安装后出现附加应力，

　　悬臂安装完成后，梁体的水平度偏差需控制在千分之一以内，防止葫芦行走时出现卡滞或自行滑移的问题，悬臂的回转范围内不能有固定的设备、管线等障碍物，确保作业时的运动路径通畅。从实际使用角度，这类壁挂悬臂吊的作业半径通常在3-6米区间，可根据工位的覆盖需求选择对应长度的悬臂梁，相比桥式起重机，它的作业覆盖范围更聚焦单个或相邻几个工位，操作更灵活，响应速度更快，适合工位内频繁的重型工件调运作业，能大幅降低工人的搬运劳动强度，提升工位作业的效率与安全性，设计时还需考虑悬臂末端的行程限位、起升高度限位等安全结构，避免设备运行过程中出现超行程作业的风险，梁体表面做抛丸除锈后喷涂防腐漆，适配车间内多油污、多粉尘的作业环境，延长结构的使用寿命。
