5吨固定式起重卷扬提升装置结构设计

　　这款5吨固定式起重装置，核心采用电动卷扬式结构，主要适配厂房内固定工位的重型工件吊装、设备检修移位、生产线物料定点转运场景，区别于移动起重设备，它通过机架侧板的安装孔直接固定在承重梁、钢结构平台或专用吊装支架上，作业覆盖范围为固定点位下方的垂直区域，无走行机构带来的晃动偏移，重复吊装定位精度更高，适合机加工车间重型工件上下机床、仓储库区重型货位定点存取、泵站机房重型阀组检修吊装这类位置固定的重载作业需求。

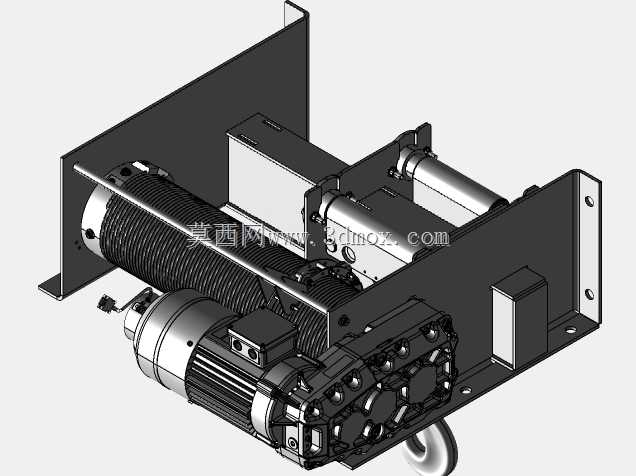

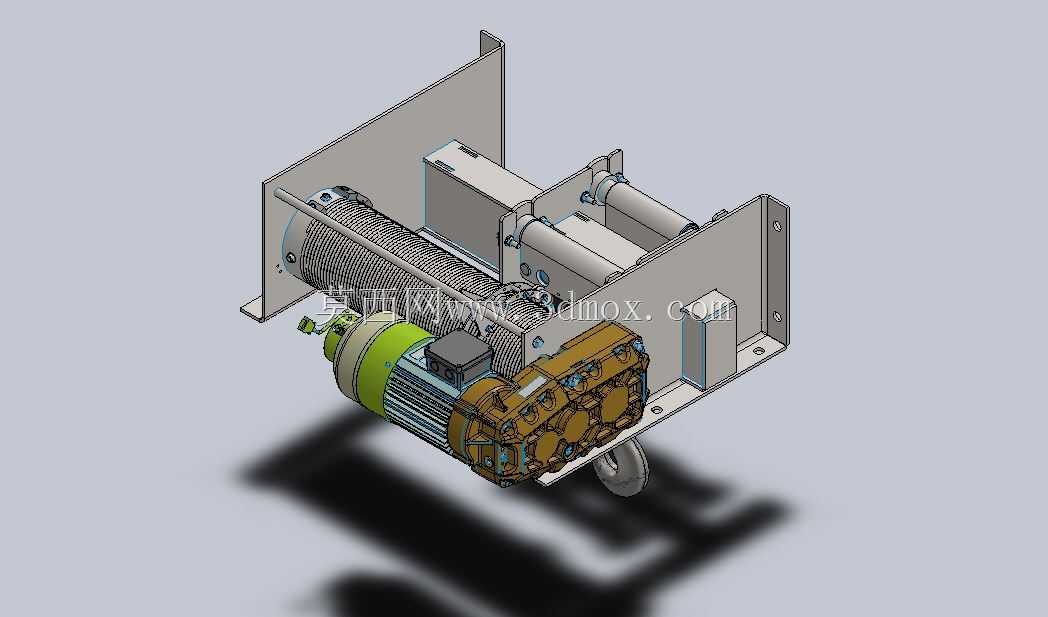

　　从结构设计逻辑来看，整套装置采用集成式布局，将驱动电机、减速箱、钢丝绳卷筒、排绳机构、吊钩组件全部整合在两块平行安装侧板之间，没有外露的冗余传动部件，既减少了作业过程中杂物卡滞传动副的风险，也压缩了整体安装占用空间。驱动端采用带制动功能的起重专用电机，断电状态下可自动锁止输出轴，避免吊重下滑引发安全事故；减速箱采用多级齿轮传动结构，将电机高转速低扭矩的输出转化为卷筒端低转速大扭矩的动力输出，匹配5吨额定起重量的负载需求，齿轮箱壳体采用加强筋结构设计，可承受满负载起吊时的冲击载荷，避免长期重载工况下壳体变形。

　　卷筒部分采用带螺旋绳槽的钢制卷筒，钢丝绳沿绳槽有序缠绕，可避免乱绳、咬绳问题，延长钢丝绳使用寿命，卷筒两端设置挡边，防止钢丝绳脱出卷筒引发故障；排绳机构布置在卷筒出绳侧，通过导辊约束钢丝绳出绳角度，即便吊钩在允许范围内小幅偏摆，也能保证钢丝绳整齐收卷。安装边界上，两块安装侧板上预留了多组标准化螺栓孔，可适配不同规格的承重梁安装尺寸，安装时仅需保证机架整体水平、固定螺栓达到对应强度等级即可，无需额外搭建复杂的支撑结构；整机外形紧凑，宽度方向尺寸控制在常规厂房承重梁的安装允许范围内，不会占用过多的上部空间，对厂房净空高度的要求更低。

　　吊钩组件配备了动滑轮组，通过滑轮倍率匹配减速箱输出扭矩，同时降低单根钢丝绳的受力，吊钩自带防脱卡结构，可防止吊装过程中吊索具意外脱出。整套结构在设计时充分考虑了日常维护的便利性，电机、减速箱、卷筒的连接位置均采用可拆卸式螺栓固定，后期更换易损件时无需整体拆解机架，可直接在安装位置完成维保作业，降低设备停机维护的时间成本。
