双梁桥式起重机50吨起重装置结构设计

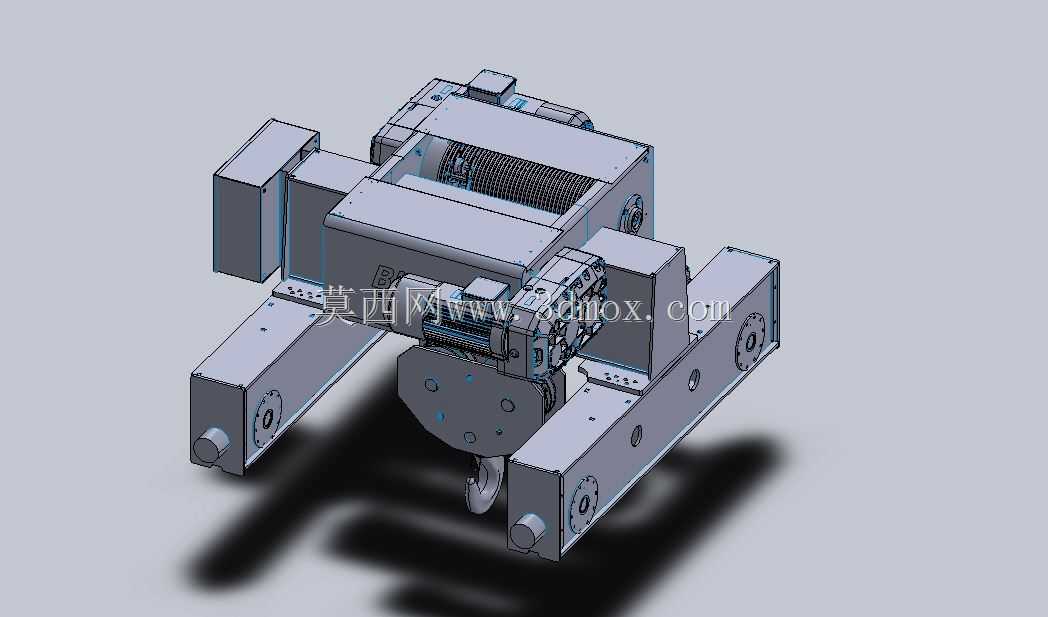

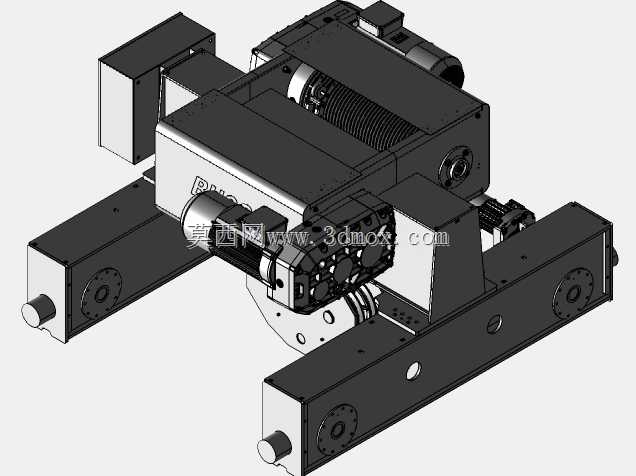

　　该装置为适配双梁桥式起重机的核心起升单元，主要应用于工业厂房内重型物料的垂直起升与横向转运作业，常见于重型机械制造车间、冶金原料库区、大型设备装配工位等场景，承担50吨额定载荷范围内的重物吊装、设备移位、工件转序等核心作业任务，是桥式起重机完成起吊动作的核心执行部件。从结构设计逻辑来看，整套装置采用对称式布局，将起升卷扬机构、运行驱动单元、导向支撑结构集成在同一小车架平台上，卷筒组件居中布置，两侧对称配置运行端梁，保证载荷传递路径均匀分布，避免偏载带来的结构应力集中问题。卷筒采用大直径多层缠绕设计，匹配对应倍率的滑轮组，可在满足起升高度要求的前提下，减小钢丝绳弯曲应力，延长钢丝绳使用寿命，

　　卷筒端部配置的制动轮与驱动电机输出端的工作制动器形成双重制动冗余，保障重载起吊过程的制动可靠性。两侧运行端梁设置有与桥架主梁匹配的行走轮组，轮组采用角型轴承箱安装结构，便于后期安装调整与维护更换，驱动电机通过减速机构直接驱动主动轮，保证小车沿主梁轨道运行时的同步性，避免啃轨现象。设计过程中充分考虑了安装边界约束，小车架的整体宽度适配标准双梁桥架的主梁间距，端梁行走轮的轮距匹配通用QU系列轨道的安装尺寸，起升机构的最低点与小车架下平面预留足够的安全间隙，避免起升过程中钢丝绳与结构件发生干涉。整套装置的结构件均采用焊接箱型梁结构，关键受力节点做了加强筋补强处理，在保证整体刚度满足重载起吊挠度要求的同时，尽可能控制结构自重，

　　降低对桥架主梁的载荷负担。从功能实现角度，该装置可独立完成重物的垂直起升动作，配合桥架的大车运行机构与自身的小车运行机构，可实现覆盖整个作业跨度范围内的三维空间物料转运，起升机构配置的高度限位、过载保护等安装接口均做了预留，方便后续电气控制系统的配套安装。在建模过程中，所有配合面均按照实际装配公差要求做了对应处理，运动部件的行程范围做了极限位置校验，确保各机构在全行程动作过程中无干涉，可直接用于结构受力仿真分析、生产加工图纸转化以及现场安装调试的参考依据。
