渐开线花键孔滚齿刀结构三维设计

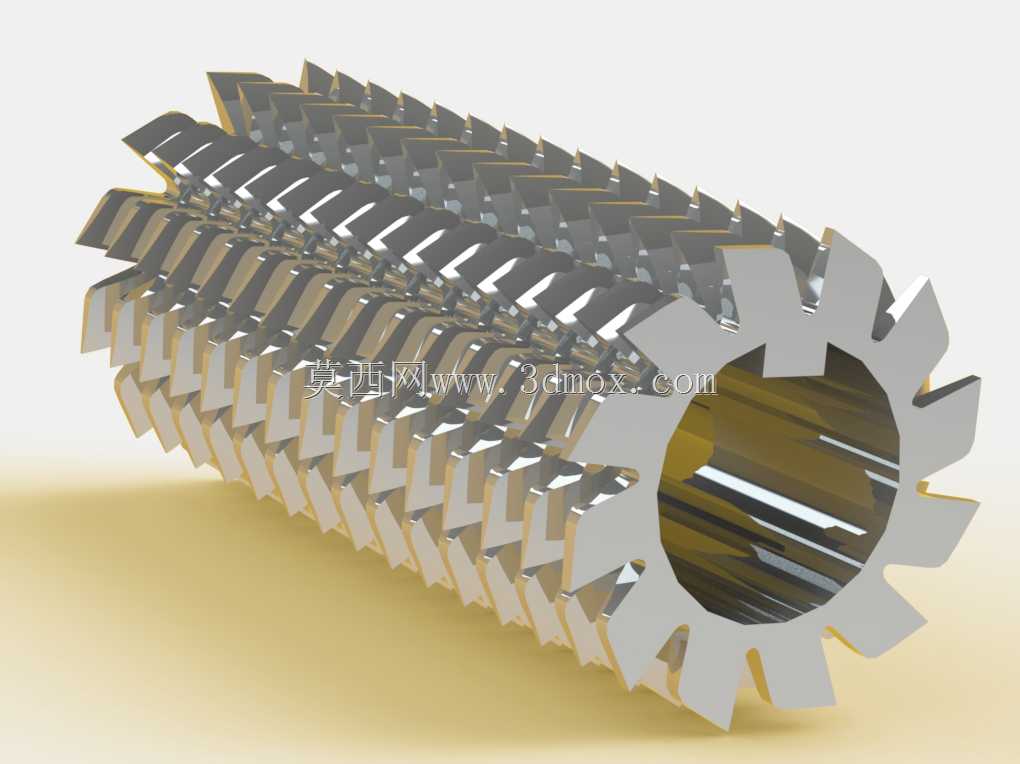

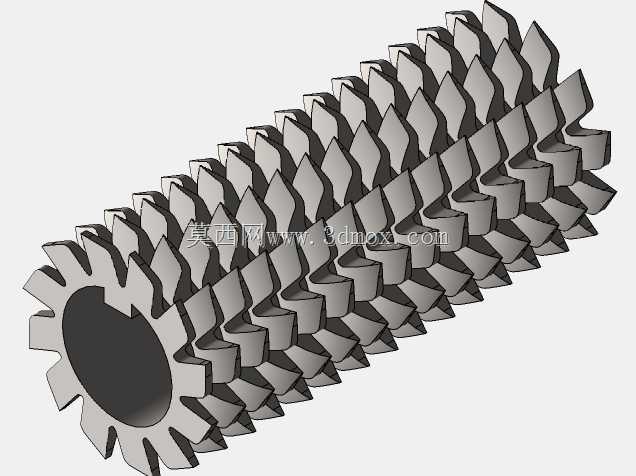

　　这款滚齿刀的三维结构还原，完全贴合齿轮加工车间实际滚齿工序的刀具使用需求，在滚齿机装夹场景下，刀具内孔采用渐开线花键配合结构，可直接与滚齿机主轴的花键轴段匹配，安装时无需额外定制过渡套，配合端面的定位止口，能将刀具安装后的径向跳动控制在0.01mm以内，避免加工过程中出现齿向偏差。从实际加工场景来看，这类滚齿刀主要用于模数2-4的直齿圆柱齿轮、斜齿圆柱齿轮的批量滚削加工，在汽车变速箱齿轮、减速机传动齿轮的生产线上，单把刀具可完成连续800-1200件齿轮的粗滚、精滚工序，刀齿的排布采用螺旋等距设计，切削过程中每个刀齿依次参与切削，能有效分散切削力，减少滚齿机主轴的负载波动。设计过程中，刀齿的前角设置为7度，后角采用双后角结构，

　　第一后角12度用于保证切削刃的锋利度，第二后角25度用于减少刀齿后刀面与工件已加工面的摩擦，避免加工后齿面出现拉毛、积屑瘤残留的问题。刀具的容屑槽采用螺旋槽设计，槽底圆弧半径经过反复校核，保证滚削过程中铁屑能顺利排出，不会在槽内堆积卡滞，尤其在加工40Cr调质钢工件时，流畅的排屑结构能避免铁屑挤压刮伤已加工齿面。从安装边界来看，刀具的轴向定位尺寸严格匹配主流滚齿机的刀架安装空间，两端的中心孔采用B型带护锥结构，既可以用于顶尖装夹的刀具刃磨工序，也能在安装时作为同轴度校验基准，刃磨时只需修磨刀齿前刀面即可恢复切削精度，无需对刀齿整体进行重磨，能有效延长刀具的整体使用寿命。刀齿的齿形轮廓完全按照展成法加工原理设计，

　　每个切削刃的齿形误差控制在微米级，滚削加工出的齿轮齿形精度可稳定达到GB/T 10095.1规定的7级精度，满足通用传动场景下的齿轮啮合要求，无需后续剃齿、磨齿工序即可直接装配使用。在结构细节上，刀具两端的倒角结构经过优化，既可以避免安装时与刀架护板发生干涉，也能在切削行程末端减少边缘刀齿的冲击负载，降低打刀风险，适合连续化批量生产的加工场景。
