1A62车床进给齿轮箱结构设计

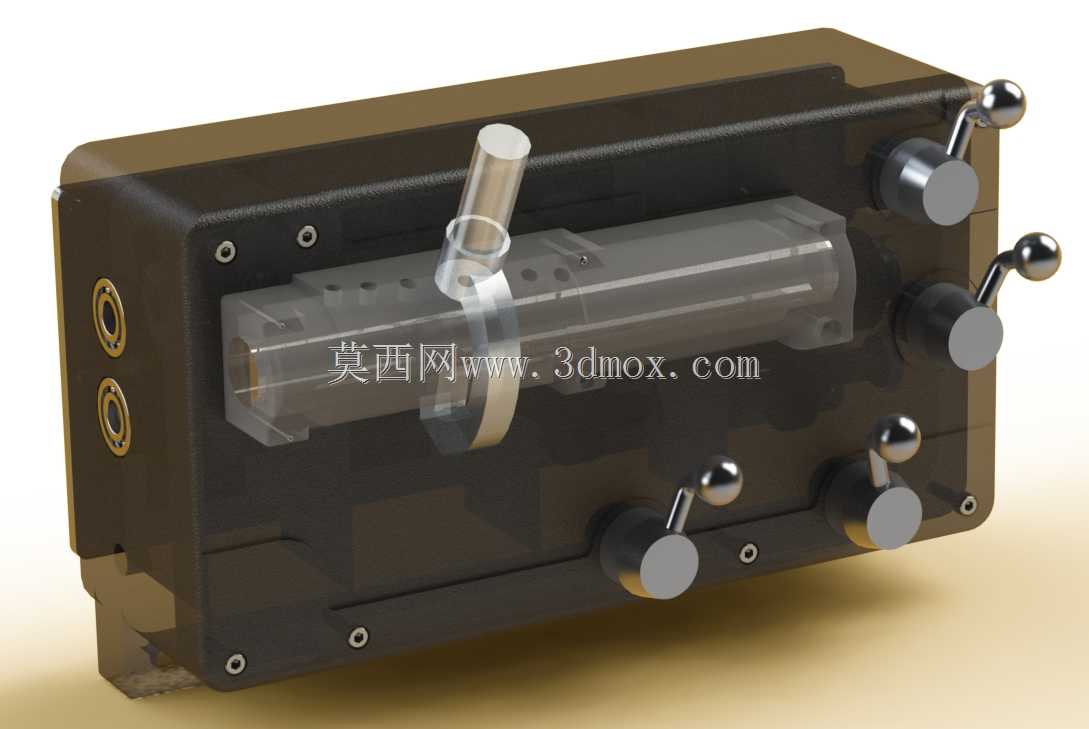

　　进给齿轮箱作为普通车床的核心传动部件，直接决定刀具进给运动的稳定性与调速范围。该模型完整还原了1A62车床进给箱的箱体、操纵手柄、传动轴及内部齿轮传动链，可用于机床维修测绘、传动方案教学以及老旧设备改造时的结构参考。箱体采用铸铁式矩形轮廓，侧壁预留轴承孔与安装基准面，底部带有与床身贴合的支撑脚，安装时需保证输入轴与主轴箱输出轴的同轴度，同时确保输出轴与光杠、丝杠连接位的轴线平行，避免进给过程中出现爬行或传动卡滞。从实际加工场景看，进给箱需要在低速重切削时传递足够扭矩，又要在精车时提供平稳的微量进给。模型中多组操纵手柄分别对应不同滑移齿轮的拨叉位置，通过外部手柄切换内部齿轮啮合状态，可实现进给量的多级调整，覆盖螺纹车削、端面车削、

　　纵向自动走刀等常用工况。设计时箱体内部需预留齿轮润滑空间，轴承孔位同轴度、孔间距公差直接影响齿轮侧隙与传动噪声；外露手柄的操作行程与挡位定位结构也在模型中有所体现，能够直观展现各挡位对应的传动路径。建模过程中优先保证安装边界与外部接口尺寸准确，箱体上的紧固螺钉孔、油位观察孔、手柄伸出位置均按实物比例还原，内部传动轴系按照传动逻辑排布，既可以用于装配干涉检查，也能帮助维修人员理解进给运动的传递关系。在设备改造场景中，该结构可作为机械式进给传动的参考基准，对比数控改造时伺服进给系统的布局差异；在教学场景中，可借助该模型拆解滑移齿轮变速原理，理解进给量与螺距之间的匹配关系。
