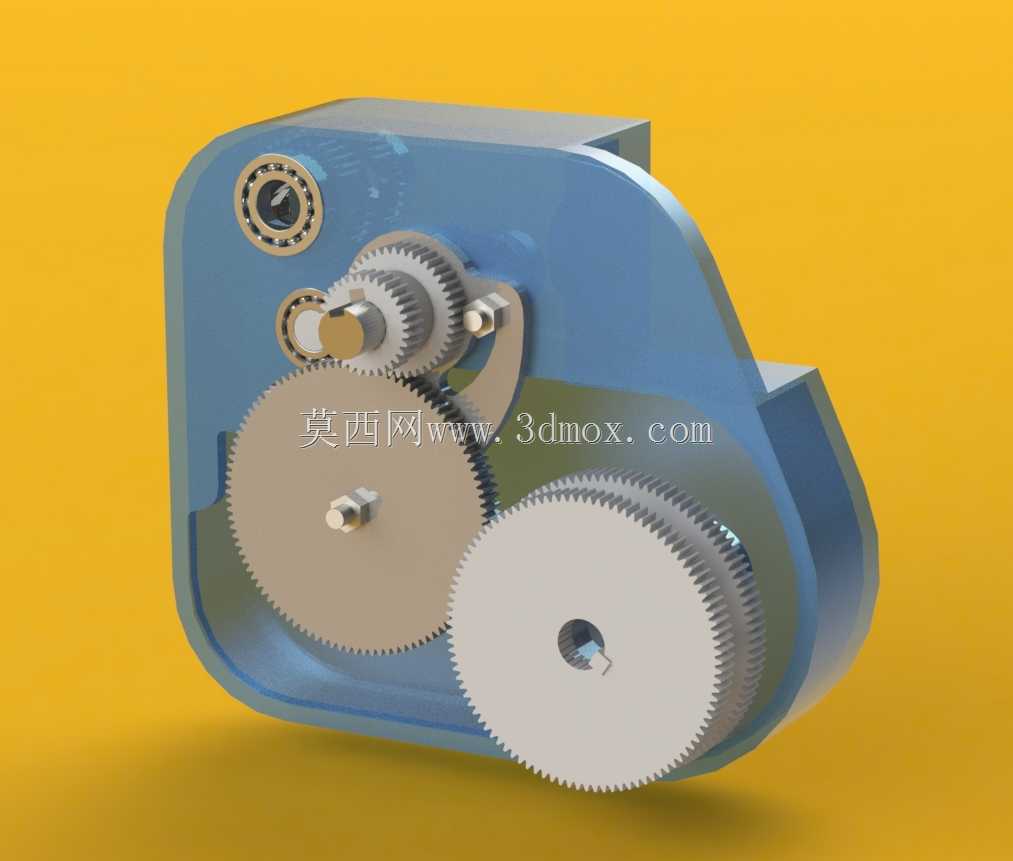

这套齿轮变速箱体属于1A62普通车床进给传动链中的核心功能部件,安装在床身靠近主轴箱的侧部安装面上,通过挂轮与主轴输出端建立运动联系,将主轴的旋转运动按选定传动比传递给溜板箱,进而带动刀架完成纵向、横向进给以及螺纹切削运动。箱体采用剖分式薄壁铸铁结构,轮廓依据内部齿轮啮合关系和床身安装空间做成不规则形状,既避让床身导轨、光杠、丝杠及操纵杆的布置,又保证轴承孔有足够壁厚和支撑刚度。箱体内布置多组不同齿数的圆柱齿轮,通过滑移齿轮换位、离合器接合或固定齿轮啮合形成多条传动路线,可输出多种进给量并适配公制、英制、模数及径节螺纹的加工需求。四象限变速的设计重点在于把转速切换、换向和增减速机构整合在有限空间内,
使操纵手柄能够在不同位置选择对应传动链,减少额外传动环节。齿轮多采用渐开线直齿结构,承载平稳、加工与装配方便;轴系通过深沟球轴承或滑动轴承支撑在箱体孔中,轴向位置由台阶、隔套和端盖限定,保证啮合侧隙与齿宽对中。箱体上的轴承孔同轴度、孔距和平行度直接影响齿轮接触斑点、噪声和磨损,因此建模时需要先确定各轴中心距,再反推箱体壁厚、加强筋和螺栓连接位置。安装边界方面,箱体结合面要与床身侧基准贴合,输入轴、输出轴的中心高必须与挂轮轴、光杠丝杠保持一致,外部操纵机构、润滑装置和油标位置不能与床身护罩、手柄操作范围干涉。润滑通常采用油浴或飞溅方式,箱内储油高度需浸没低位齿轮,同时设置放油孔和透气结构,防止高速运转时油温升高、内压增大。
从设备改造和维修角度看,该结构可用于校核齿轮强度、验算传动比、模拟换挡干涉,也能作为数控化改造时重新匹配进给伺服系统的参考。实际测绘或建模过程中,需要重点关注齿轮齿数、模数、变位系数、滑移行程以及拨叉槽位置,这些尺寸决定换挡是否到位、是否存在顶齿或脱挡风险。箱体的不规则外形并非单纯出于造型考虑,而是内部传动件包络、安装空间避让和刚度需求共同约束的结果。对于机床设计人员,这类模型能够帮助理解普通车床进给箱如何把有限的齿轮副组合成宽范围进给序列,以及如何在紧凑结构中兼顾加工工艺性、装配可达性与后期维护便利性。
