1A62车床进给刀架托架总成结构

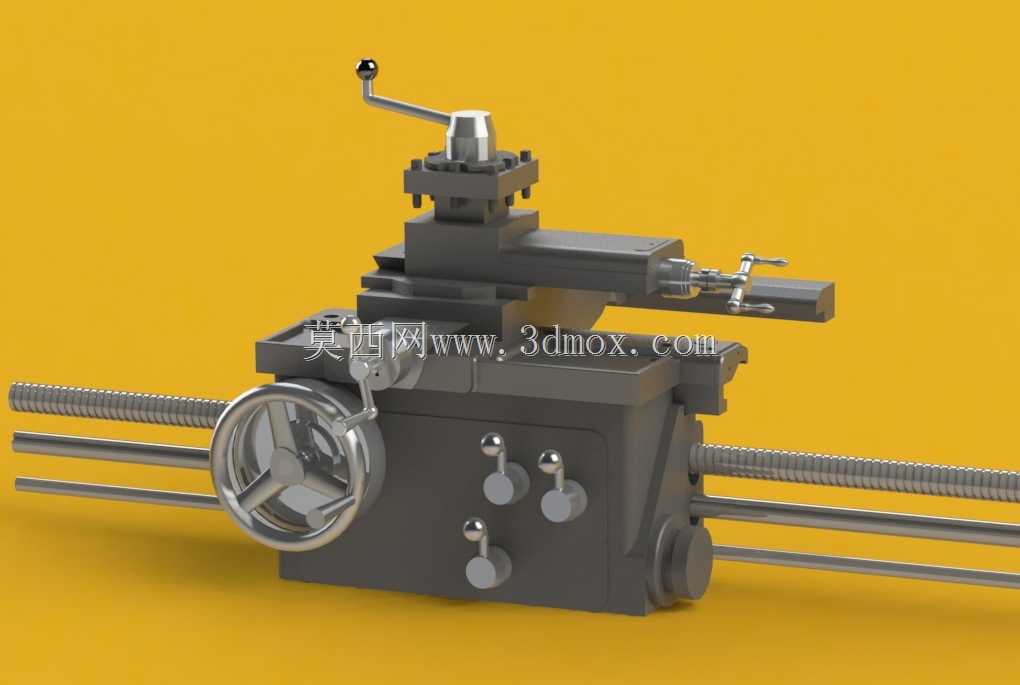

　　该结构对应普通卧式车床上承担刀具装夹与纵横进给的核心执行部件，安装在床身导轨之上，沿床身长度方向实现纵向移动，同时通过中拖板、小拖板完成横向与斜向微调，最终把主轴旋转转化为工件外圆、端面、锥面及螺纹的可控切削。实际车间里，这类托架总成直接决定换刀效率、走刀稳定性和尺寸一致性，操作者通过大手轮控制纵向位置，侧面多个小手轮分别调节横向进给、小刀架角度与锁紧状态，顶部方刀架用于夹持四把车刀并快速转位，适合轴套类、盘类零件的粗精加工轮换。从建模角度看，整体可拆分为床鞍、中滑板、转盘、小滑板、四方刀架、丝杠螺母、手轮、压板、锁紧手柄和润滑注油点等子装配。床鞍底面需要与床身导轨面形成稳定配合，燕尾导轨和平导轨的组合约束了纵向直线度；

　　中滑板沿床鞍上的横向导轨运动，丝杠螺母副承担进给传动并消除明显侧隙；转盘可绕中心回转一定角度，用于车削锥面；小滑板再沿转盘导轨手动进给，提供短行程精调。四方刀架设置定位销与锁紧机构，转位后必须重复定位可靠，否则会造成刀痕错位。设计时需重点关注安装边界：底部跨距要匹配床身导轨宽度与高度，手轮外径和手柄摆动范围不能与床身、尾座或卡盘罩干涉；丝杠伸出端、刻度环位置和润滑管路应预留操作空间；各滑动面之间要设置压板、镶条或调整螺钉，以便长期磨损后补偿间隙。进给丝杠的导程、手轮刻度与实际移动量的对应关系，是保证操作者准确进刀的关键；锁紧机构则需在切削时把滑板可靠固定，避免让刀。外形上，主体箱体多为铸件，提供吸振性和刚性，外露手轮、

　　手柄和刻度环强调人机操作逻辑。三维建模时应先建立导轨基准与运动轴线，再逐层堆叠床鞍、滑板和刀架，确保丝杠同轴度、导轨平行度以及各转动副的装配间隙符合实际。该总成不仅用于还原1A62车床的机械结构，也可作为普通车床维修测绘、操作培训、夹具方案校核和数控化改造分析的直观参考。
