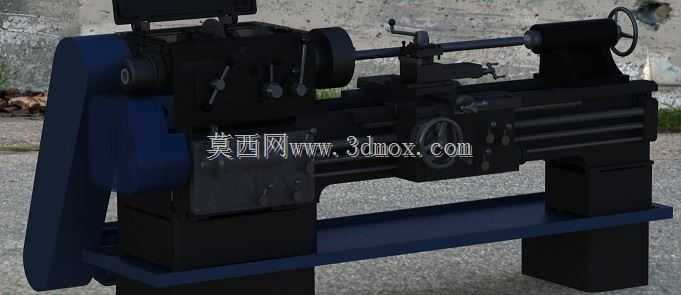

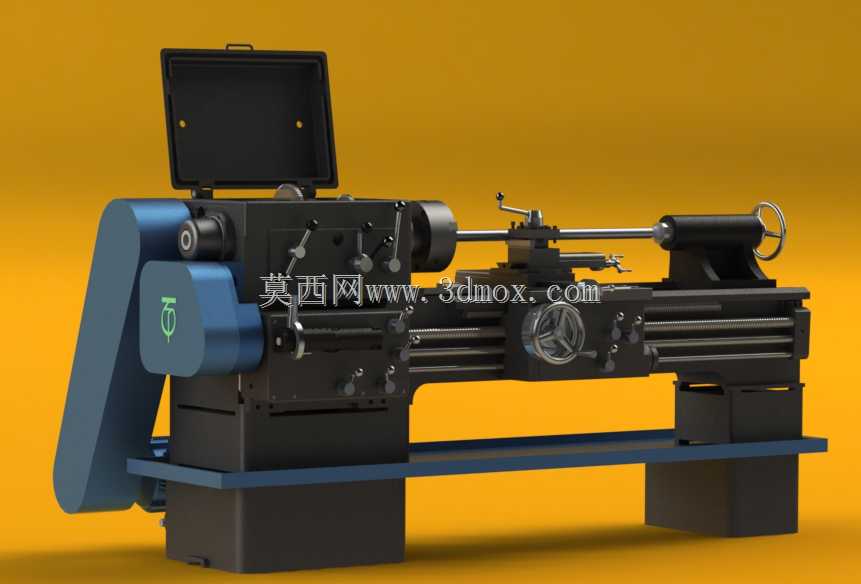

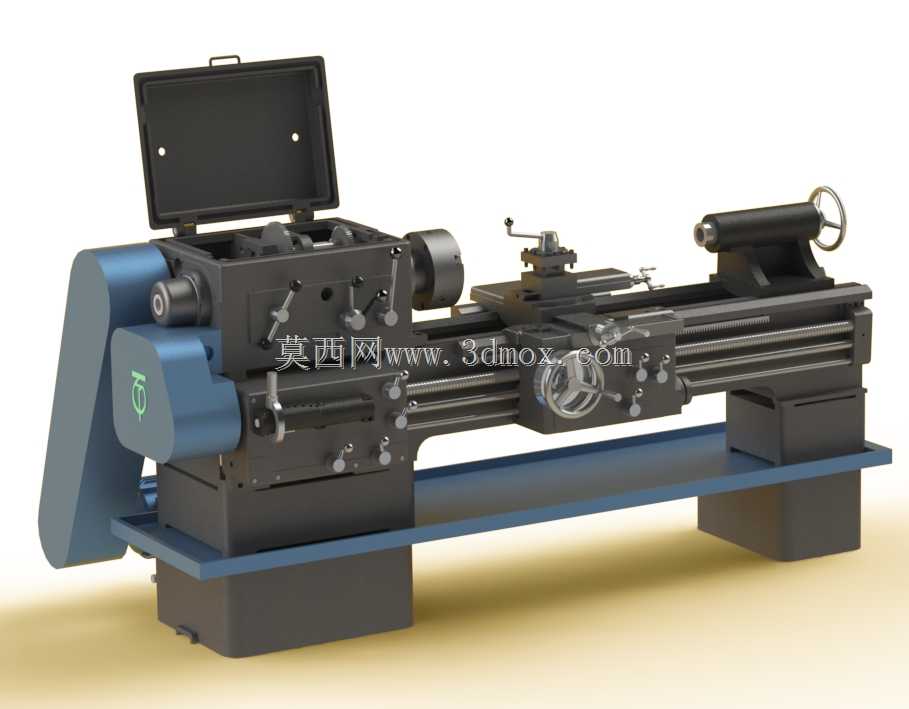

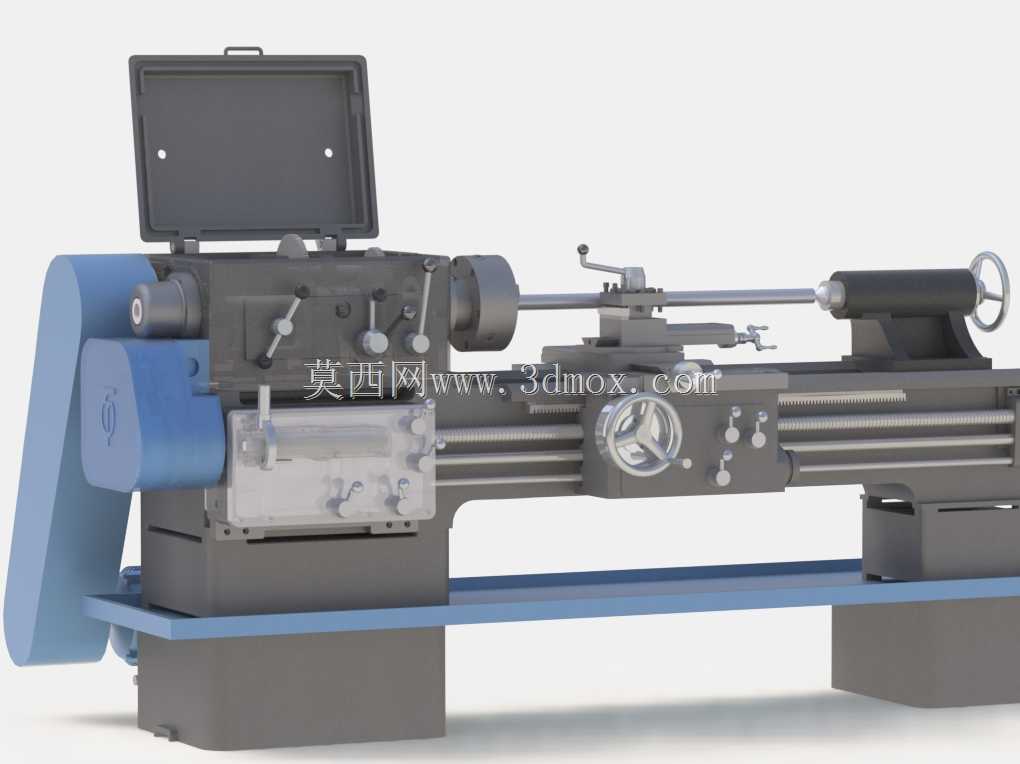

普通卧式车床结构三维数字样机

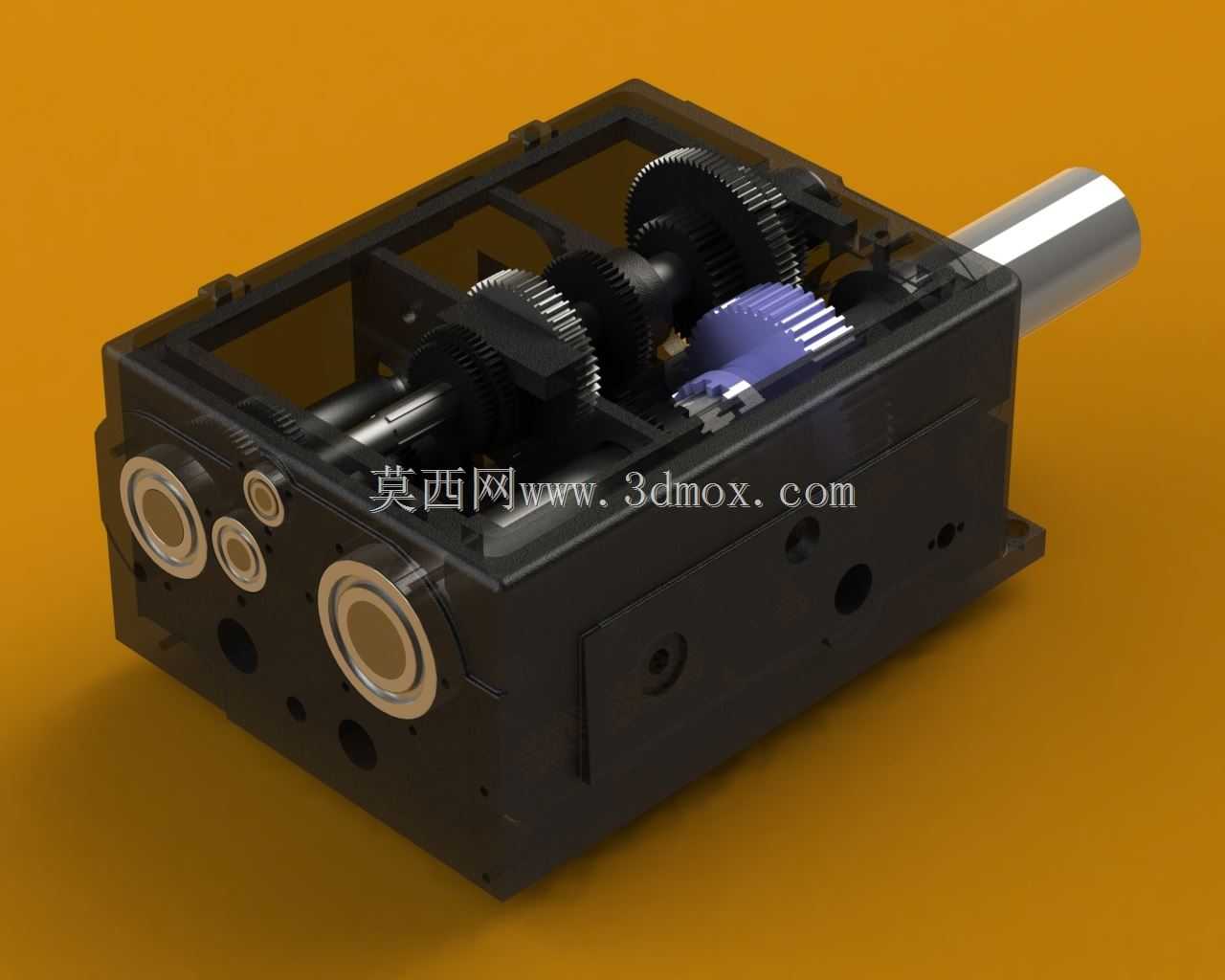

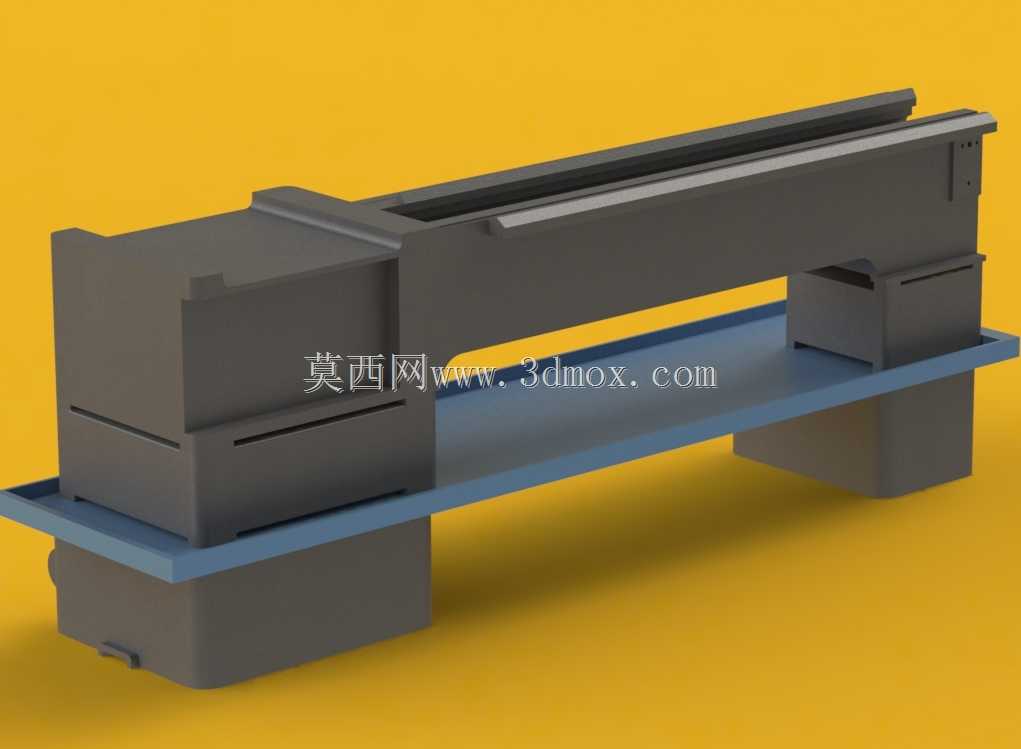

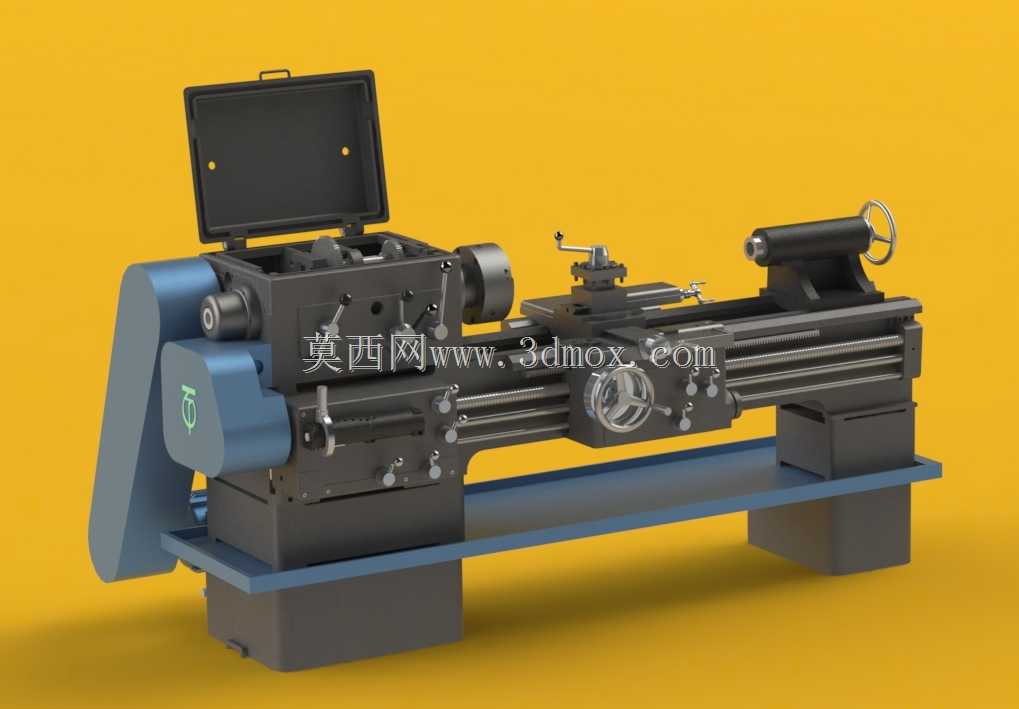

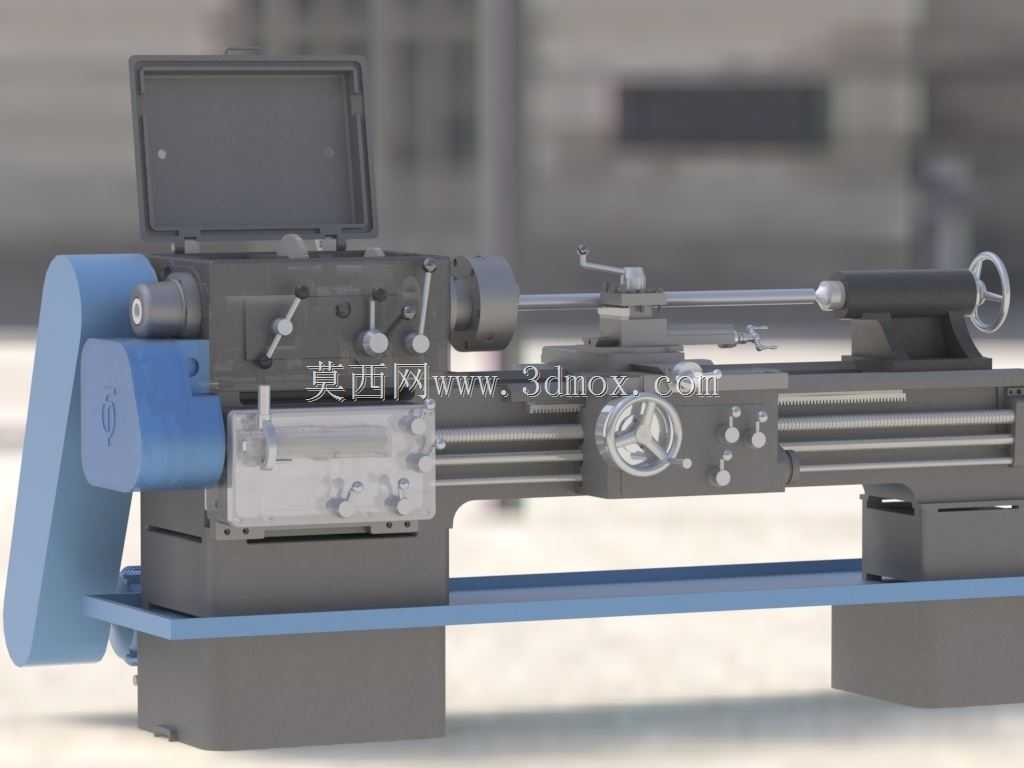

　　这款普通卧式车床的三维结构，完整还原了传统金属切削加工设备的核心布局，可覆盖轴类、盘类零件的外圆、内孔、端面、螺纹、成型面等多工序切削加工场景，在中小批量机械加工车间、机修工位、职业院校实训场地都有极高的适配性，是机械加工领域应用最广泛的通用加工设备之一。从结构设计逻辑来看，建模过程优先锚定床身作为安装基准，所有功能部件的装配边界都以床身导轨的水平导向面为基准展开，床身采用整体式箱型结构设计，底部预留的地脚安装孔位匹配常规工业厂房的设备安装间距，整体安装占地长度适配常规中小型机加工工位的排布要求，无需额外改造车间基础即可完成布设。主轴箱部分的建模重点还原了内部多级齿轮变速的传动逻辑，通过不同齿数齿轮的啮合组合，

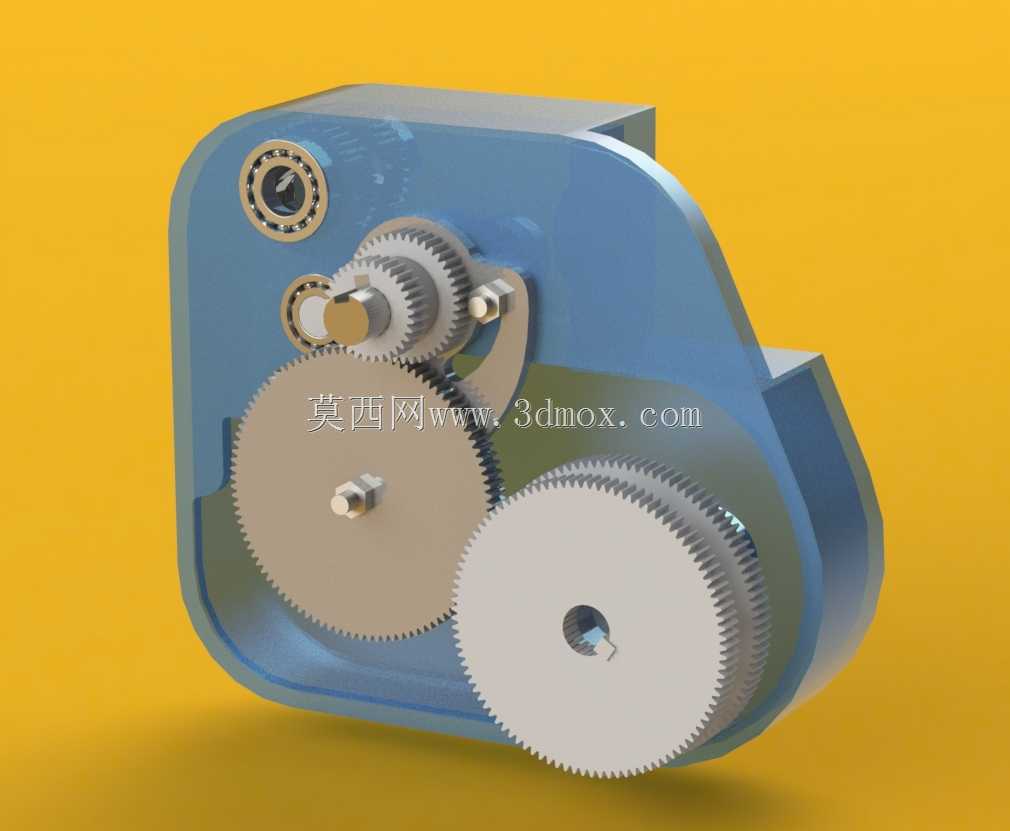

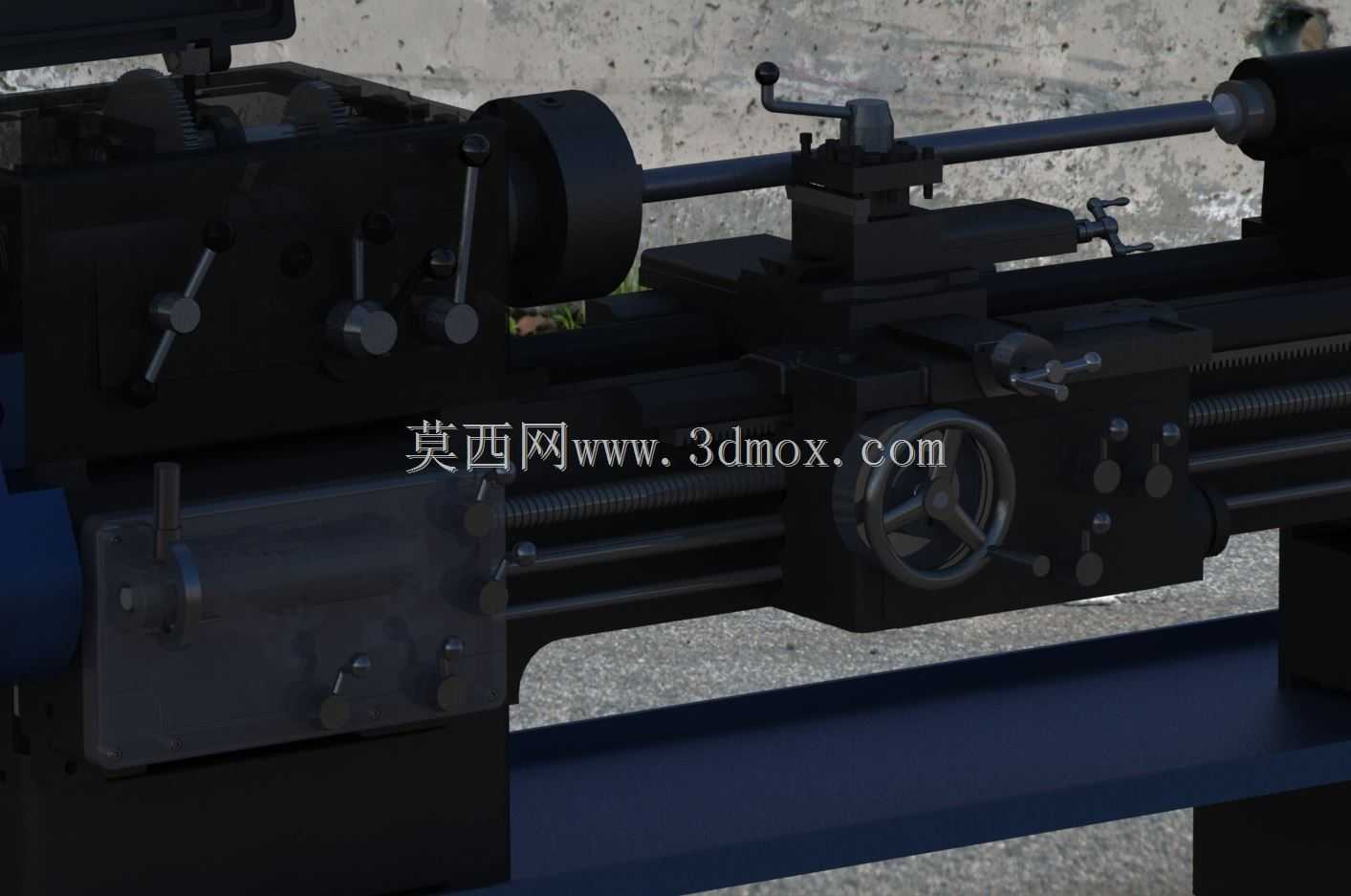

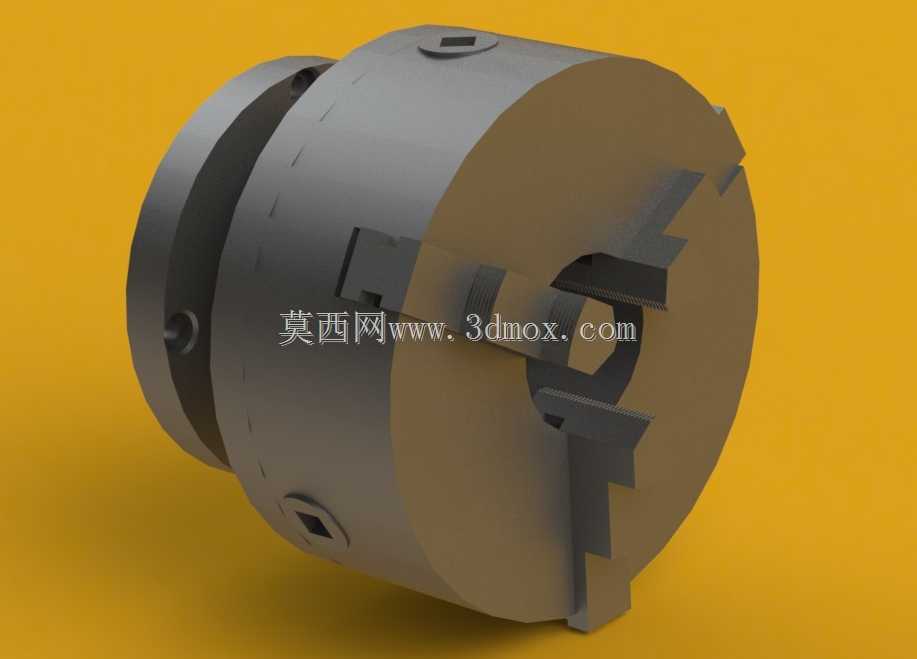

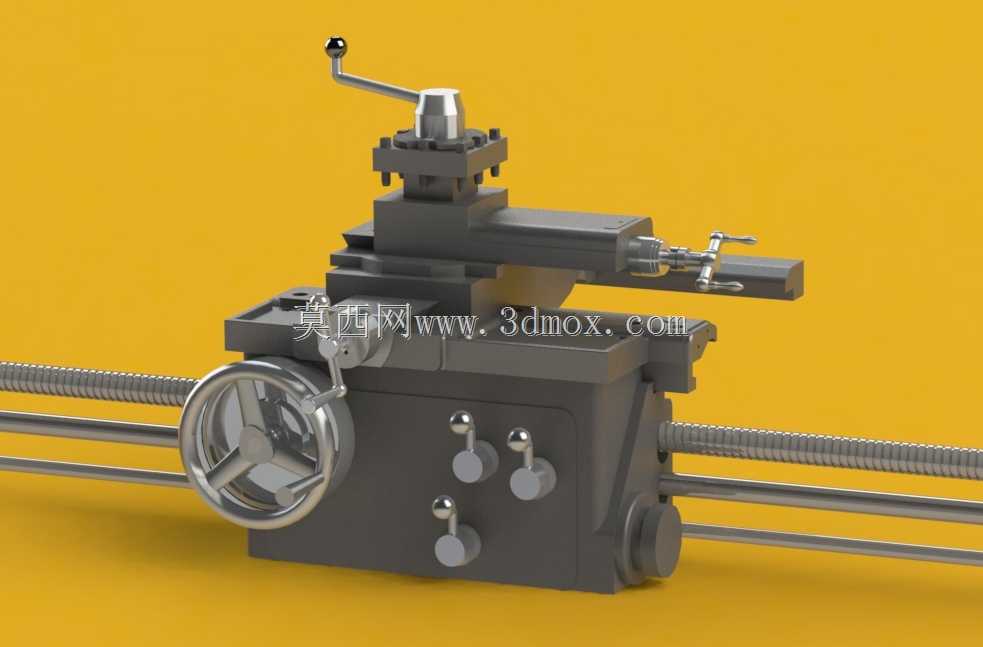

　　可实现主轴多档位转速输出，匹配不同材质工件、不同刀具的切削线速度要求，主轴端部的卡盘安装接口采用标准通用结构，可适配三爪自定心卡盘、四爪单动卡盘等常用装夹附件，满足不同规则、不规则工件的装夹需求。进给箱与溜板箱的结构配合，实现了刀架的纵向、横向自动进给与手动微调功能，刀架采用四方转位结构，可同时装夹四把不同用途的切削刀具，加工过程中可快速转位换刀，减少工序间的换刀辅助时间。尾座部分设置在床身导轨尾部，可沿导轨滑动调整位置后锁紧，既可以安装顶尖支撑长轴类工件的端部，避免长工件加工时出现挠曲变形，也可以换装钻头、铰刀等孔加工刀具，完成工件的内孔加工工序。建模过程中对各操作手柄、手轮的布设位置做了还原，完全匹配实际设备的操作人机工程要求，

　　操作人员站在设备前方即可完成所有转速调整、进给切换、刀架移动、尾座锁紧的操作动作，各运动部件的行程限位结构也做了完整呈现，避免超程运动带来的设备干涉损坏。从装配关系来看，各部件的连接面、配合公差都按照实际设备的装配要求做了对应预留，主轴与轴承的配合段、导轨与溜板的配合面、齿轮啮合的侧隙空间都在模型中做了准确体现，可直接用于设备结构教学、装配工艺演示、改造方案验证等场景，也能为同类设备的维护检修、部件更换提供直观的结构参考。
