1A62车床进给变速箱内部结构设计

　　这套变速箱本体是普通卧式车床主传动链中的核心变速单元，主要承担主轴转速切换与扭矩传递任务，在金属切削车间的车削加工场景中，它直接决定了不同材质工件、不同刀具工况下的切削参数适配范围。箱体采用剖分式铸铁结构，内腔预留了充足的齿轮啮合空间与润滑油储油腔，侧壁的轴承孔位经过同轴度校核，可支撑多根平行布置的传动轴，输入轴端通过带轮连接电机，输出轴则与车床主轴箱通过齿轮或联轴器联动，实现动力的分级传递。

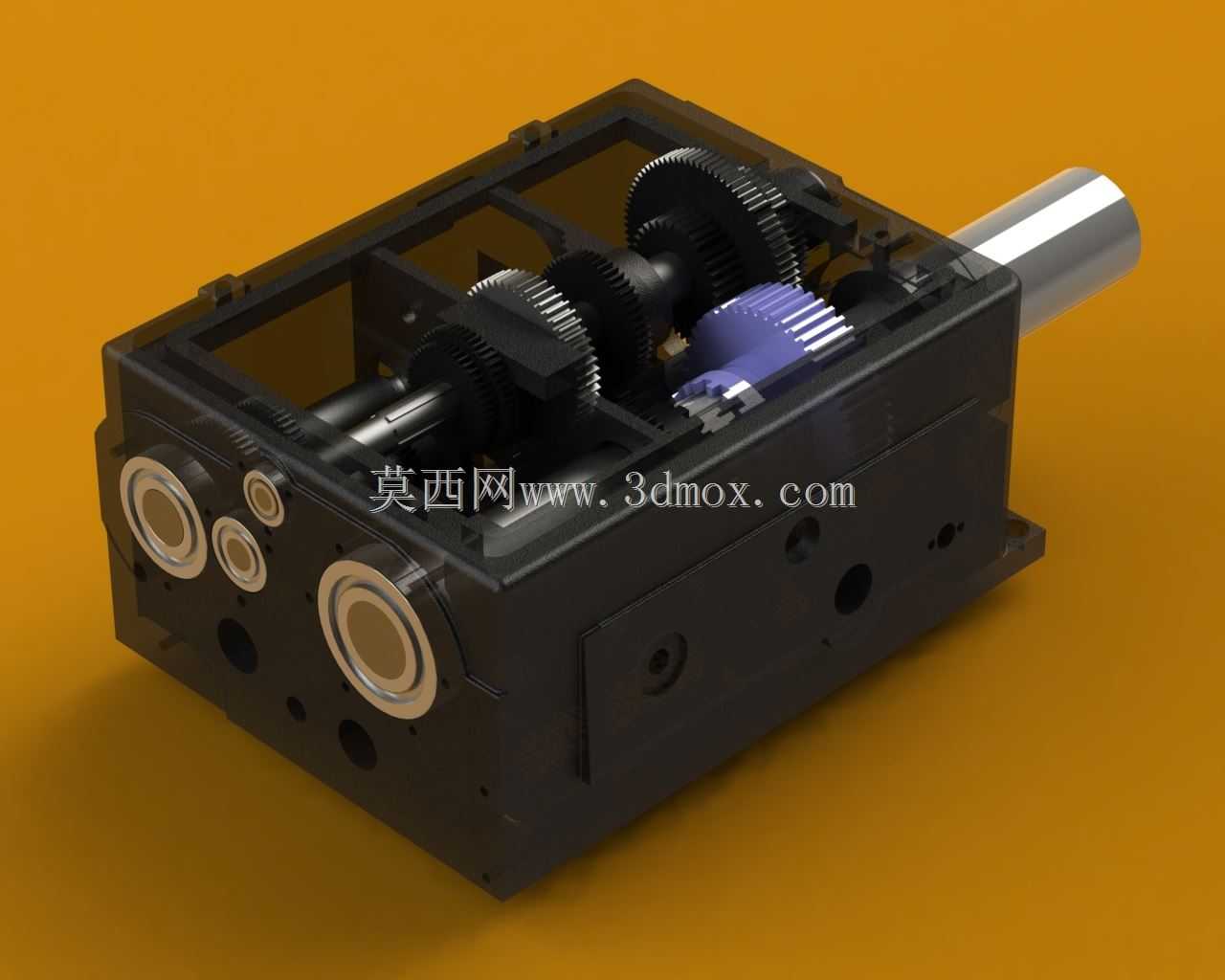

　　从结构设计逻辑来看，内部采用滑移齿轮变速方案，不同齿数的直齿圆柱齿轮套装在花键轴上，通过外部手柄拨动拨叉带动紫色换挡块轴向移动，使对应齿轮副进入啮合状态，以此获得多组固定传动比。这种设计的优势在于传动效率高、承载能力强，能够满足碳钢、铸铁等常见工件粗加工时的大扭矩输出需求，同时在精加工场景下也能提供稳定的高转速。齿轮参数经过模数与齿数匹配，避免了根切问题，啮合侧隙控制在合理范围，可降低换向冲击与传动噪声。

　　安装边界方面，箱体底部设有平整的安装基面与地脚螺栓孔，可直接固定在车床床身的指定安装位，输入、输出轴的伸出长度与轴径尺寸匹配标准连接件，侧壁的法兰端盖用于轴承定位与密封，能防止润滑油泄漏同时阻挡切削粉尘进入内腔。箱体上的多个工艺孔既方便加工时的刀具退刀，也为后期检修、齿轮更换预留了操作空间。整体结构紧凑，在有限的安装空间内集成了多级变速功能，传动轴的支撑跨距经过优化，可减小轴的挠曲变形，提升齿轮啮合精度与轴承使用寿命。在实际选型与建模过程中，需要重点校验各轴的强度、轴承的额定动载荷以及齿轮的接触强度，确保变速箱在长期交变载荷下仍能保持稳定的传动精度，适配车床连续加工的工况要求。
