齿轮加工跳频式冲压成型设备结构

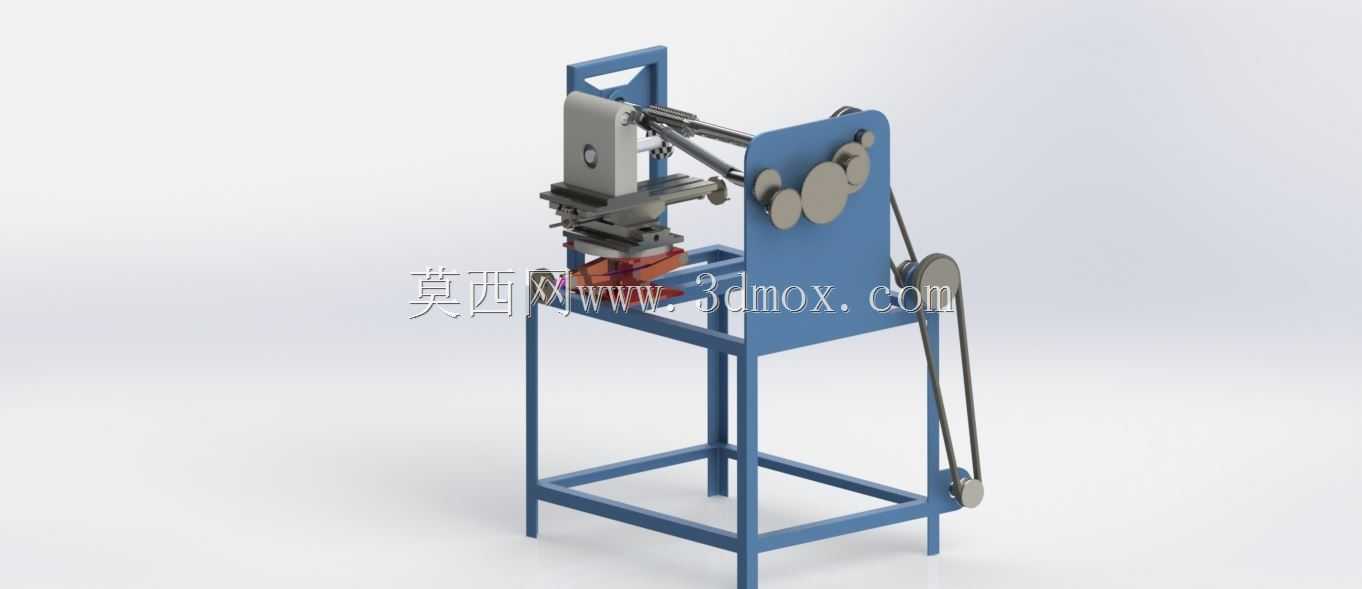

　　这套设备的结构设计围绕小模数齿轮的批量冲制成型场景展开，适配仪表仪器、小型传动组件生产车间的工位排布需求，整体采用方管焊接的立式框架作为承载主体，底部预留的地脚安装孔可直接固定在车间常规混凝土地面或标准工作台上，安装边界控制在长800mm、宽600mm、高1200mm范围内，不会占用过多工位空间，适配中小型加工车间的紧凑布局要求。设备的核心执行端采用垂直冲压的布局思路，冲压工位设置在机架中部的水平工作台面上，上方的冲压滑台通过直线导轨与机架立板连接，保证冲压行程的直线度，避免冲头偏移导致的齿轮坯料成型误差，滑台的往复驱动通过侧面的凸轮连杆机构实现，凸轮组与下方的带轮传动系统连接，动力输入端预留了标准电机安装位，

　　可根据生产节拍需求匹配不同转速的驱动电机，实现跳频式的冲压节奏调整，适配不同厚度、不同材质齿轮坯料的冲压成型需求。传动侧的多组凸轮分别对应冲压行程的下压、保压、回程三个阶段，凸轮型线经过反复校核，可保证滑台在下行到冲压位时具备足够的保压时间，确保齿轮齿形的成型精度，回程阶段的快速抬升设计可以缩短单次冲压的循环周期，提升单位时间内的加工效率。带传动系统采用两级减速的布局，电机输出的动力先通过小带轮传递到中间轴，再通过中间轴上的大带轮传递到凸轮主轴，带传动的缓冲特性可以避免冲压瞬间的刚性冲击损坏驱动部件，同时张紧轮的设置可以方便后期维护时调整皮带张紧度，降低设备的运维难度。设备的工作台面预留了工装安装的T型槽位，

　　可根据加工齿轮的尺寸规格快速更换对应的冲压下模，无需对主体结构进行大规模调整，适配多规格小模数齿轮的柔性生产需求，机架下方的框架空间可预留用于安装成品收集槽或者废料导出结构，方便生产过程中的物料流转。从结构设计的合理性来看，所有传动部件均设置在立板的外侧，方便日常的润滑保养和故障排查，冲压工位的周边预留了安全防护栏的安装位，可根据车间的安全管理要求加装透明防护装置，避免冲压过程中的碎屑飞溅伤人，整体结构没有冗余的设计部件，所有受力构件的截面尺寸均经过刚度校核，在满负荷冲压工况下的形变量控制在允许范围内，可长期保持加工精度的稳定性。
