带运动模拟的内螺纹手动球阀结构设计

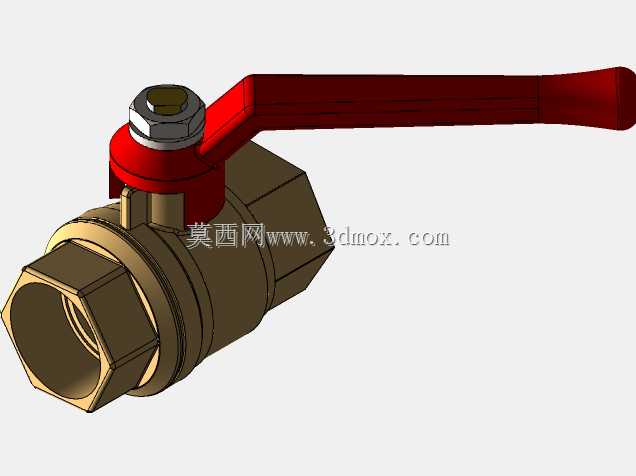

　　这款手动球阀的三维结构设计，核心围绕民用给排水、小型工业流体管路的通断控制需求展开，建模过程完整还原了实物的装配逻辑与运动特性，可直接用于管路系统的干涉校验、操作空间模拟以及阀件选型的可视化参考。从实际应用场景来看，这类铜质内螺纹球阀常被用在建筑冷热水管路、小型气动系统支路、低压输油管路中，承担日常检修时的介质截断、支路流量通断控制功能，相比闸阀、截止阀，它的开关行程更短，手柄转动90度即可完成全开全关操作，在狭小安装空间内的操作便利性更突出。

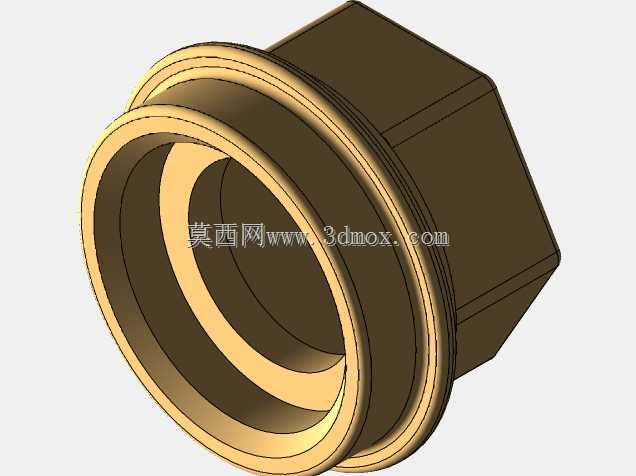

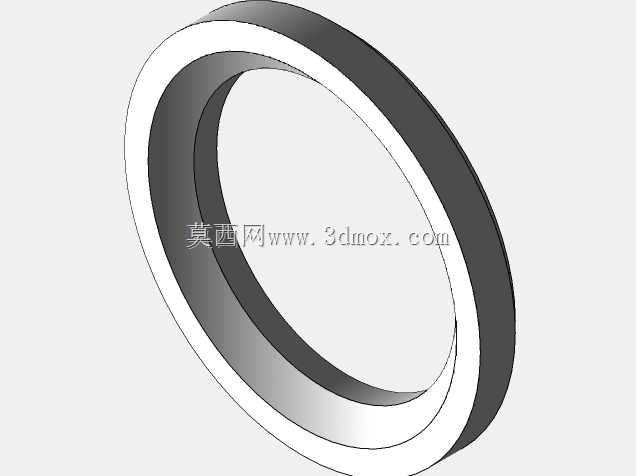

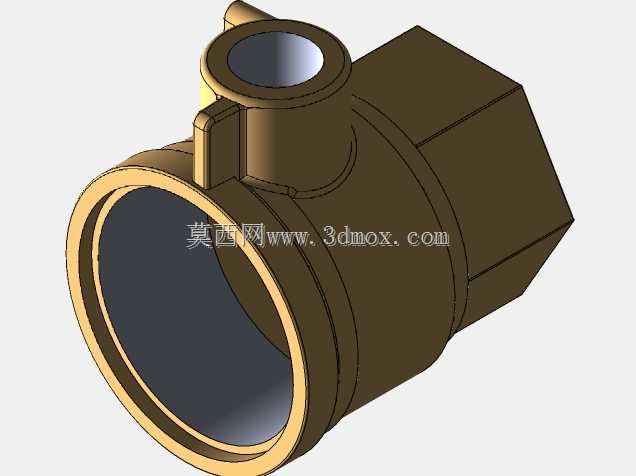

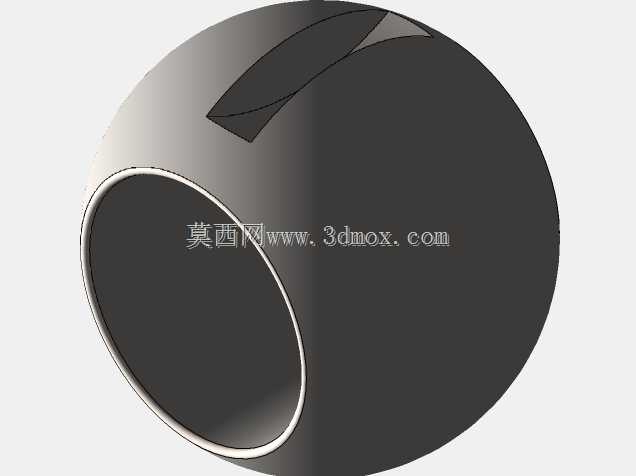

　　设计过程中首先明确了安装边界约束，两端采用标准内螺纹连接结构，适配同通径的低压流体输送用焊接钢管或镀锌管，阀体整体采用锻铜成型结构，流道为全通径设计，介质流经时的压损远小于缩径阀件，不容易在阀腔内部积存杂质，适合输送清水、低压气体、无强腐蚀性的轻质油品等介质。结构上核心密封副采用金属球体搭配弹性密封座的设计，球体表面做了高精度抛光处理，和密封座的贴合面均匀度直接决定了阀门的内漏控制水平，建模时特意还原了密封座的预压缩量，装配后密封座在阀盖压紧力作用下紧贴球面，在低压工况下也能保证可靠密封。

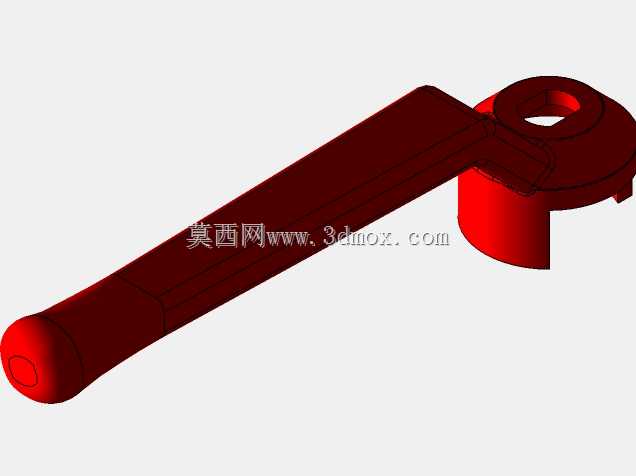

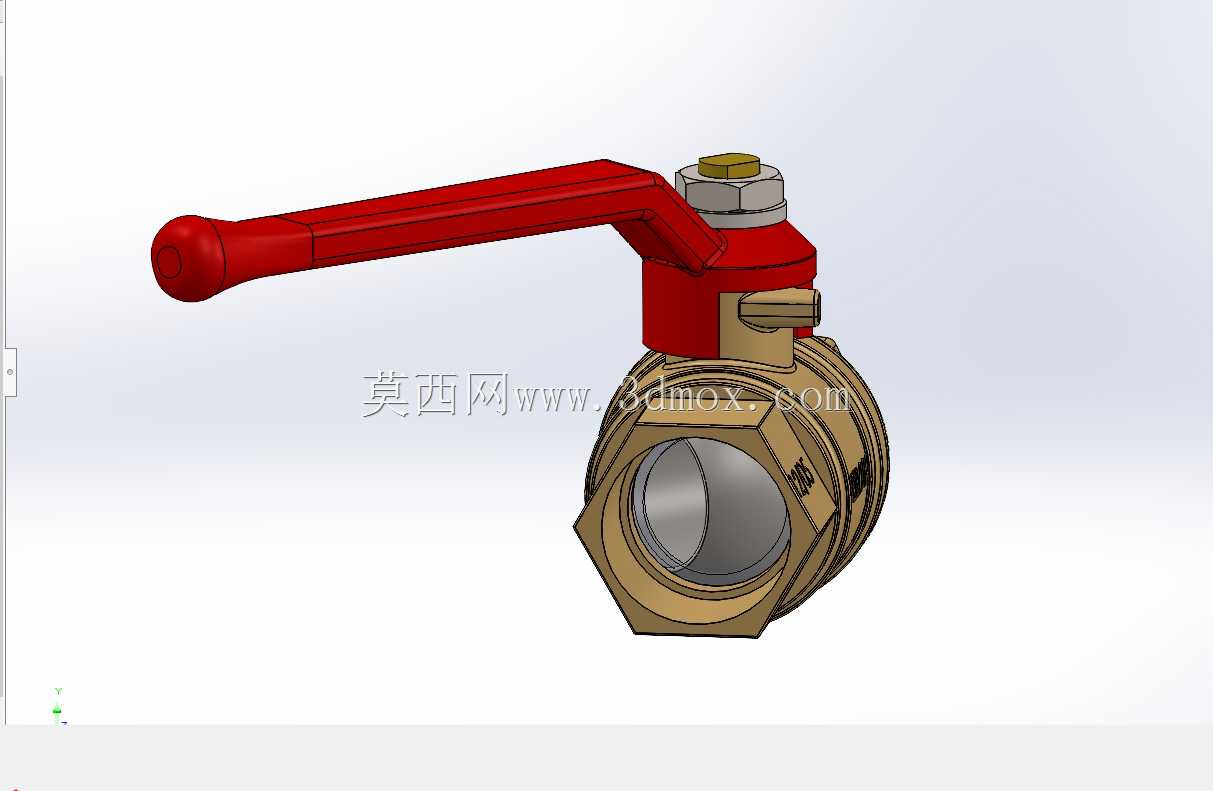

　　上部的阀杆采用防飞出结构设计，阀杆从阀体内部装入，即使在阀腔带压状态下操作，也不会因为填料压盖松动出现阀杆被介质压力顶出的风险，填料部位采用多层复合密封结构，可在多次开关循环后仍保持阀杆部位的外密封性能。操作手柄采用加长杠杆结构，红色涂装符合工业阀件的操作标识规范，手柄末端的球形握持结构符合人工机效，开关操作时不需要借助额外工具，手动施加的力矩即可克服密封座的摩擦阻力完成开关动作，建模时完整保留了手柄的运动行程模拟，转动手柄时可直观看到球体同步转动的过程，能直接校验手柄转动范围内是否和周边管路、支架存在干涉。

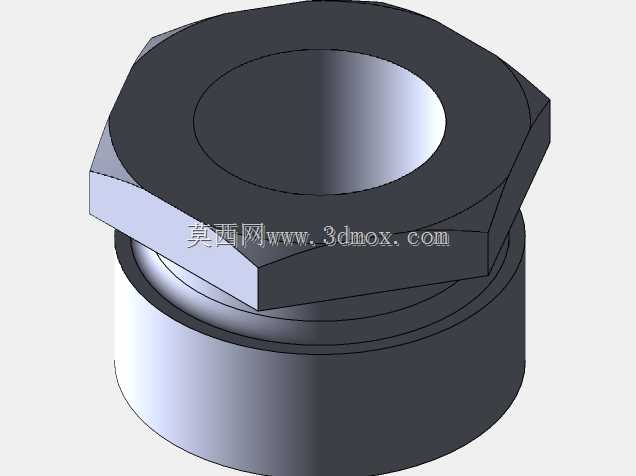

　　从安装尺寸来看，阀体两端的螺纹同轴度、阀杆中心到阀体端面的距离、手柄全开状态下的外伸尺寸都严格参照通用五金阀件的安装规范设定，在做管路排布设计时，不需要额外调整预留空间，可直接匹配常规的安装操作间隙。整体结构没有冗余的复杂零件，所有零部件都具备实际加工可行性，阀体的六角结构方便安装时用管钳夹持受力，不会因为安装力矩过大导致阀体变形，顶部的阀杆压紧螺母可在长期使用出现填料渗漏时，适当拧紧补偿密封压力，延长阀门的整体使用寿命。
