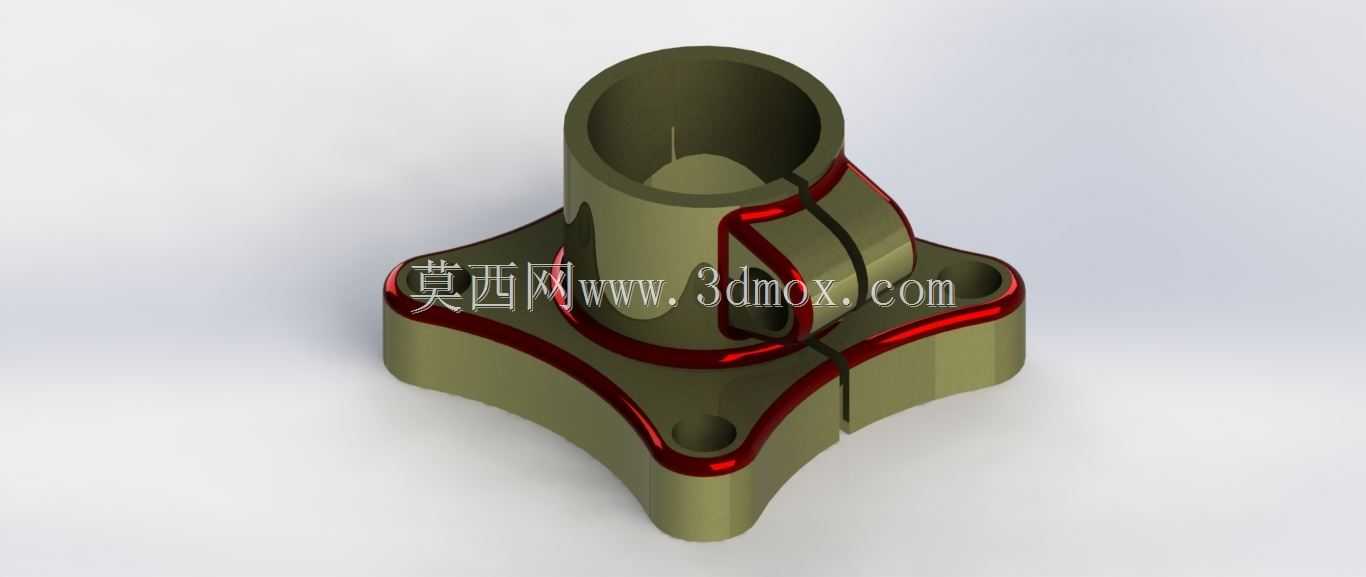

带红边密封结构的四通安装基座

　　这类带圆弧过渡密封边的四通安装基座，多应用在工业传感检测单元的管路集成安装场景中，作为传感元件与介质管路的衔接载体，既承担传感探头的固定支撑作用，也负责连通不同走向的介质通路，同时通过边缘的密封压合结构实现通路与外部环境的隔绝，避免介质泄漏或者外部杂质进入检测通路影响测量精度。从结构设计来看，主体采用上圆下方的布局，上部的圆柱形通腔用于插入传感检测元件，腔体内壁做了光滑过渡处理，减少介质流动时的紊流产生，保证传感元件接触的介质流态稳定，提升检测数据的可靠性。下部的四叶形安装底座，每个凸耳位置都预留了安装孔位，安装时可以通过螺栓将基座固定在设备面板或者管路支架上，四个安装孔的对称布局，能够让基座安装时的受力均匀分散，

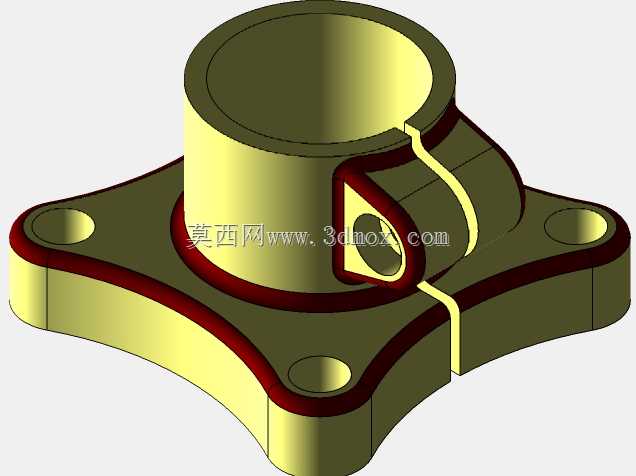

　　避免单侧受力导致的密封面翘曲问题。边缘的红色密封筋结构，是设计中重点考量的密封环节，密封筋沿着基座上下合模的分型面布置，在上下壳体压合时，密封筋会产生微量弹性变形，填充合模面的微观间隙，相比平面密封的结构，这种凸起的筋条结构能够在更小的锁紧力下实现更好的密封效果，降低对安装螺栓锁紧扭矩的要求，也能减少长期使用后密封材料蠕变导致的密封失效问题。在安装边界上，上部圆柱腔的外径与常用的传感探头安装尺寸匹配，下部底座的四个安装孔中心距适配常规的工业安装面板开孔标准，安装时不需要额外做定制化的转接件，能够直接替换同规格的传统安装基座。设计过程中，在基座的管路转折位置都做了圆角过渡处理，避免直角转折带来的应力集中问题，

　　同时也能减少介质在转折处的残留，对于需要定期清洁通路的检测场景，这种圆角过渡的结构能够降低清洁难度，避免介质残留堆积影响后续检测的准确性。基座的壁厚设计也做了针对性优化，在通腔与底座衔接的位置做了局部加厚，提升整个基座的结构强度，避免安装锁紧时受力导致通腔变形，影响传感元件的安装同轴度，而在非受力的侧壁位置则适当减薄，在保证结构强度满足使用要求的前提下，尽可能控制整体重量，降低安装时对支架的负载要求。
