ModelMania2004竞赛练习异形结构件

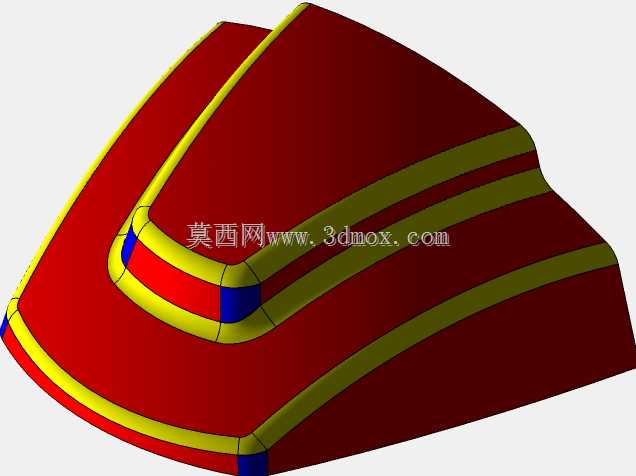

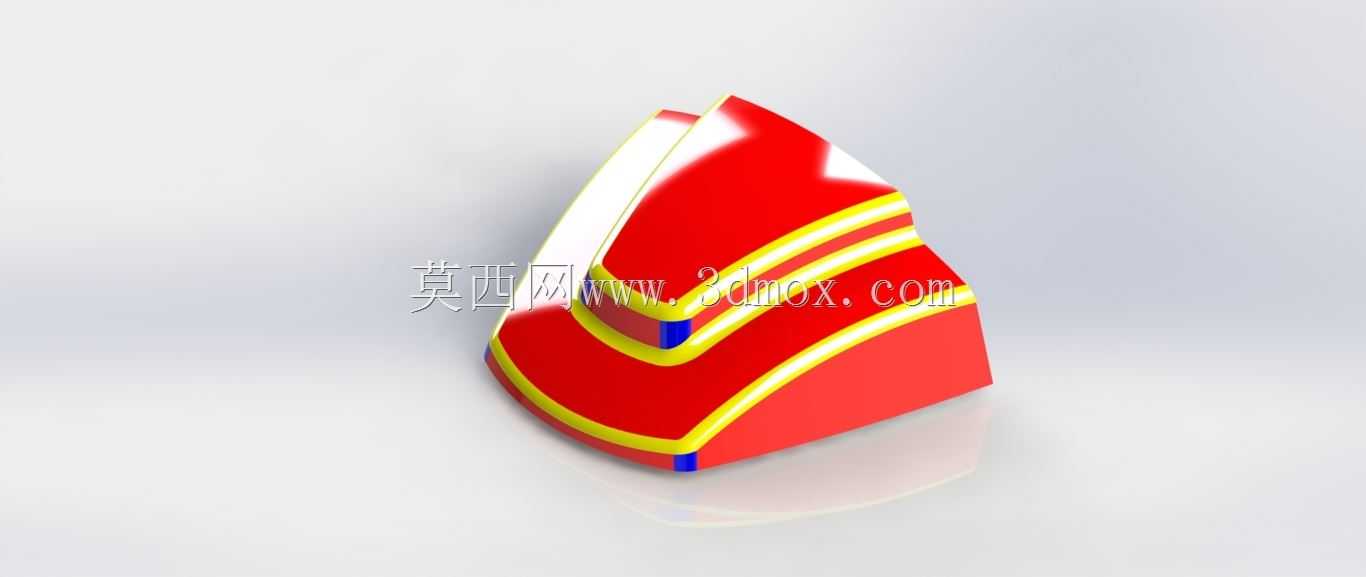

　　这款异形结构件是三维建模技能训练常用的练习载体，最初作为建模竞赛的实操考题出现，核心作用是考察结构工程师对复杂曲面过渡、多特征融合建模的实操能力，很多刚接触三维结构设计的从业者，都会把这类练习件作为曲面建模能力进阶的训练素材。从结构设计思路来看，整个零件没有冗余的装饰特征，所有曲面过渡都遵循工业产品的成型逻辑，外轮廓的大弧面采用曲率连续的过渡方式，相邻曲面之间的拼接公差控制在工业生产可接受的范围内，红黄配色的分层结构对应零件上的不同凸台特征，底部的蓝色小块是零件的定位基准凸点，在实际建模过程中，需要先搭建整体的曲面骨架，再通过加厚、切除、倒角等特征完成实体化，不能直接通过简单的拉伸凸台堆砌成型，很考验建模者对曲面拓扑关系的理解。

　　从实际应用的延伸场景来看，这类曲面过渡的设计逻辑，在工业产品的外观覆盖件、小型设备的端盖结构、消费电子的外壳结构中都有大量应用，掌握这类零件的建模方法，能快速迁移到实际产品的结构设计工作中，解决异形曲面建模时容易出现的曲面褶皱、过渡不顺、实体化失败等常见问题。从安装边界来看，零件底部为平整的安装基面，三个定位凸点的相对位置严格遵循设计基准要求，安装时不需要额外设计复杂的适配工装，直接通过基面贴合就能完成定位，整体外轮廓没有超出安装基面的外伸悬臂结构，在做装配干涉检查时，只需要校核基面上方的曲面轮廓与周边部件的间隙即可，不需要额外考虑底部的避让空间。零件的壁厚采用均匀化设计，所有转角位置都做了适配注塑或铣削加工的圆角处理，

　　没有出现壁厚突变的结构，不管是用于3D打印验证，还是用于后续的机加工生产，都不需要做额外的结构调整，能直接作为设计参考使用。在建模练习过程中，需要重点关注不同颜色分界位置的特征边界，这些位置是曲面拆分的关键分割线，建模时如果分割线的投影方向选择错误，很容易出现曲面扭曲的问题，最终导致实体特征生成失败，这也是这类竞赛练习件核心的考察点，能帮助建模者养成先梳理特征逻辑、再动手搭建模型的良好设计习惯，避免拿到图纸就盲目堆砌特征，导致后续特征修改时出现大面积的建模错误。
