双弧面异形曲面壳体结构造型设计

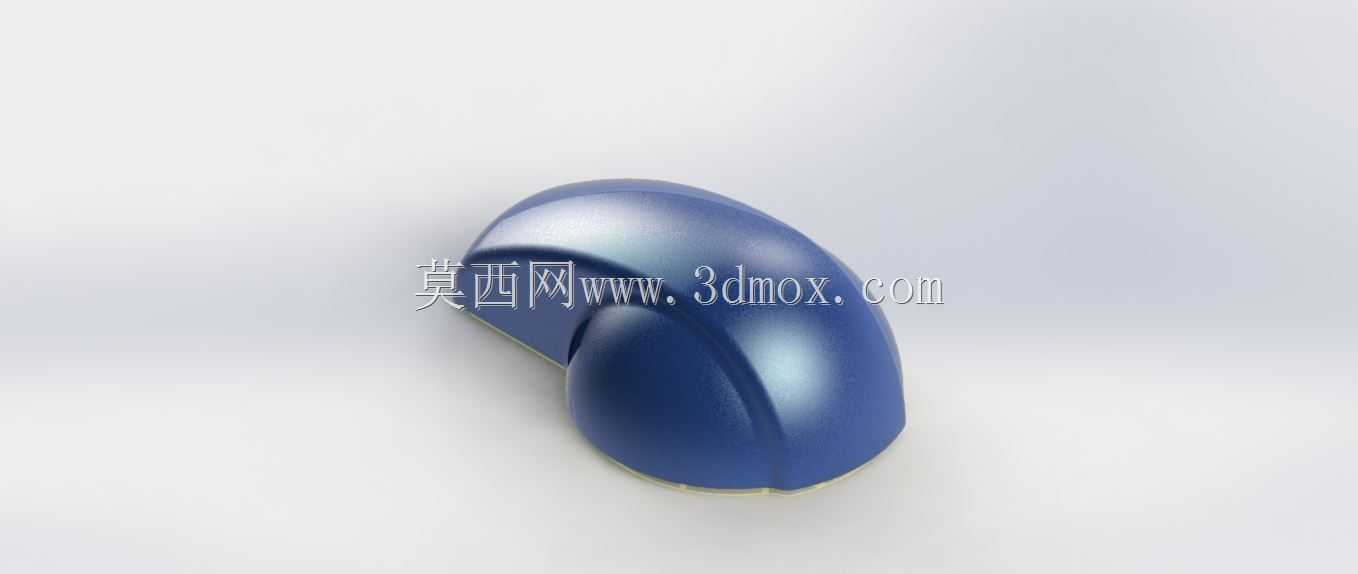

　　该异形曲面壳体的造型逻辑，核心围绕小空间内的双弧面过渡需求展开，整体没有尖锐棱角，两段曲率连续的弧面在侧部交汇形成自然的棱线分界，既保证了外观的流畅性，也在结构上实现了不同方向受力的均匀分散。从实际应用场景来看，这类壳体常作为小型检测类传感元件的外部防护结构，适配安装在设备转角、狭小安装工位或者需要避让周边运动部件的位置，能够在有限的安装空间内为内部敏感元件提供封闭防护，同时避免突出棱角对设备走线、周边零部件运动造成干涉。

　　设计过程中首先要确定的是两段弧面的安装边界，壳体底部为平直的安装贴合面，可直接通过粘接、卡扣或者小规格紧固件固定在设备基座上，底部轮廓的尺寸需要和安装工位的预留空间完全匹配，侧向的弧面最高点需要控制在周边零部件的运动包络范围之外，防止设备运行过程中发生碰撞。两段弧面的曲率选择并非单纯追求外观效果，靠近安装面的弧面曲率更大，能够提升壳体侧向的抗挤压能力，外侧延伸的弧面曲率更平缓，可扩大内部元件的布置空间，方便放置小型传感模组、接线端子等部件，同时弧面的过渡处做了连续相切处理，避免应力集中导致壳体受外力时出现开裂。

　　在壁厚设计上，整体采用均匀壁厚方案，避免注塑或者3D打印成型时出现缩痕、变形问题，棱线交汇处的壁厚不做额外加厚，通过弧面自身的拱形结构提升结构强度，既控制了整体重量，也减少了材料消耗。壳体的开口边缘预留了窄边定位结构，和端盖或者密封件配合时能够实现快速定位，若应用在有防尘、防溅需求的工位，可在定位槽内加装密封圈，提升整体防护等级。

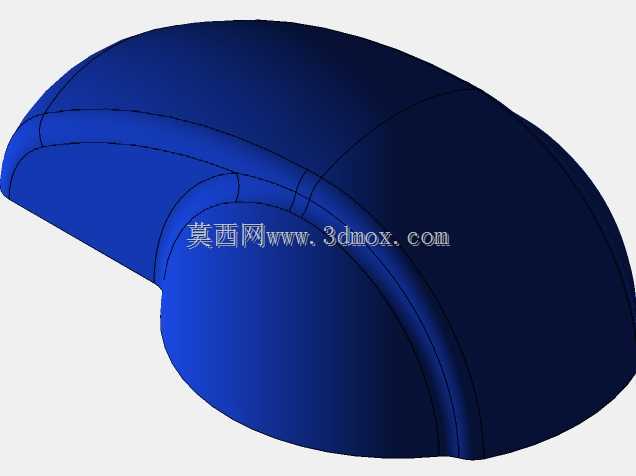

　　从建模实现的角度，这类双弧面结构需要优先搭建曲面骨架，先确定底部安装基准和两个弧面的控制轮廓线，再通过边界混合或者放样命令生成主曲面，保证曲面之间的G2连续，后续加厚生成实体时要重点检查曲率变化较大的区域，避免出现加厚失败或者局部壁厚不均的问题。壳体表面没有额外的凸起、开孔结构，后期可根据实际使用需求在指定平面区域加工感应窗口、接线孔位，适配不同类型的内部元件安装。这类造型的壳体除了传感元件防护之外，也可作为小型手持设备的端盖、设备转角处的装饰防护件，适配多类工业场景的安装需求，其无尖角的造型也能降低设备维护过程中人员磕碰受伤的风险，在紧凑型工业设备的结构设计中具备较高的复用价值。
