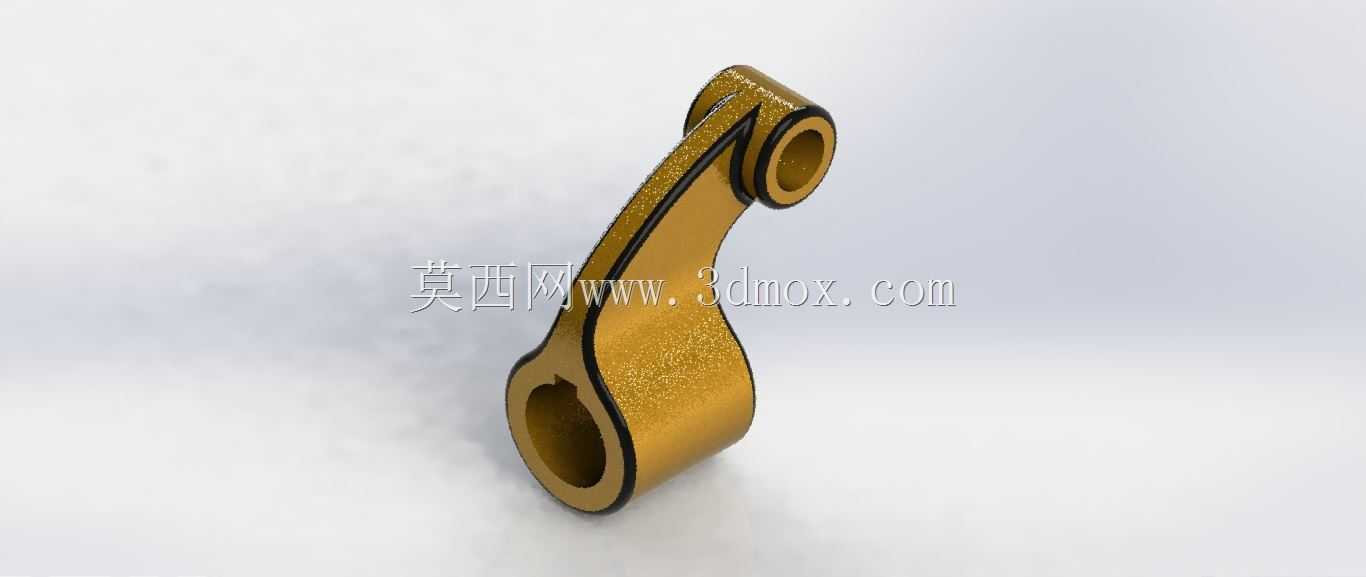

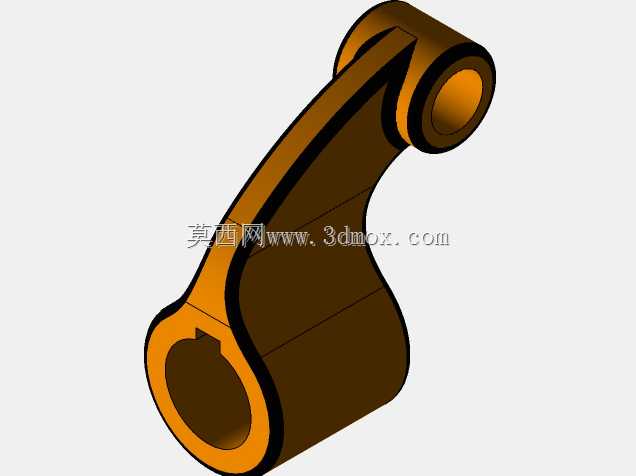

双孔弧形传动连接摇臂构件

　　该构件属于典型的双孔铰接式传动摇臂，整体采用流畅的弧形弯臂构型，两端各设置一个同轴度要求较高的贯通轴孔，孔端带有加厚的环形凸缘，用于提升孔口的接触强度与抗挤压能力，避免销轴在长期往复摆动过程中出现孔口变形、崩边等失效问题。臂身截面沿受力路径做连续过渡，既没有突兀的直角转折，也不存在多余的冗余材料，在保证整体刚性的前提下有效控制了构件自重，适配中低速、中等载荷的往复摆动传动场景。从实际设备用途来看，这类摇臂常出现在轻工机械的连杆机构、自动化输送线的摆杆组件、小型工装夹具的压紧驱动单元以及检测设备的角度调节机构中，核心作用是在两个回转支点之间传递摆动力矩，将转轴的回转运动转化为指定轨迹的推拉动作，或是把执行件的直线位移转化为角度偏转。

　　设计思路上，构件的轮廓完全贴合力流走向，从一端轴孔到另一端轴孔的臂身宽度随弯矩分布做渐变处理，靠近孔位的区域适当加宽以分散销轴传递的集中载荷，臂身中段则收窄至合理宽度，兼顾轻量化与结构强度。两端轴孔的孔径存在明确差异，可分别适配不同直径的铰接销轴，安装时需保证两孔轴线的平行度，否则会在运动过程中产生附加侧向力，加速销轴与孔壁的磨损。孔壁预留了足够的壁厚，既可以直接与销轴形成滑动摩擦副，也能够压入配套的轴套来提升耐磨性能，后期维护时仅需更换轴套即可恢复配合精度，无需整体更换构件。外形的安装边界方面，构件的外弧面与内弧面均为平滑曲面，运动包络轮廓规整，在布局周边结构时只需预留出对应摆角范围内的弧形空间，即可避免运动干涉；

　　两端轴孔的端面为平整加工面，可直接贴合相邻连杆或支座的安装面，无需额外加工定位凸台。这类构件在建模时需要重点控制两孔中心距、轴线平行度以及臂身过渡曲面的连续性，中心距的偏差会直接影响连杆机构的运动轨迹精度，轴线平行度不足则会引发卡滞、异响等问题，而曲面的连续过渡能够避免应力集中，提升构件在交变载荷下的疲劳寿命。实际选型应用中，可根据传递扭矩的大小调整臂身厚度与轴孔直径，也可在臂身预留减重孔或安装孔，拓展传感器支架、行程触发块等附件的安装位置，使其适配更多定制化的机构需求。
