多通转接金属构件三维结构设计

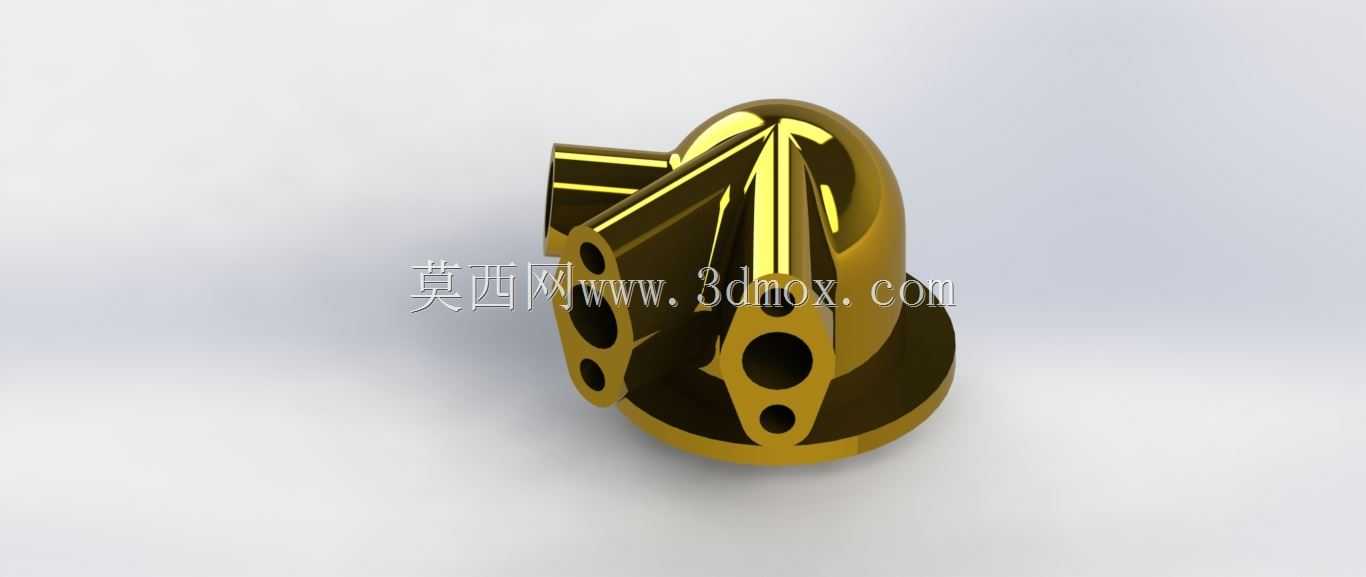

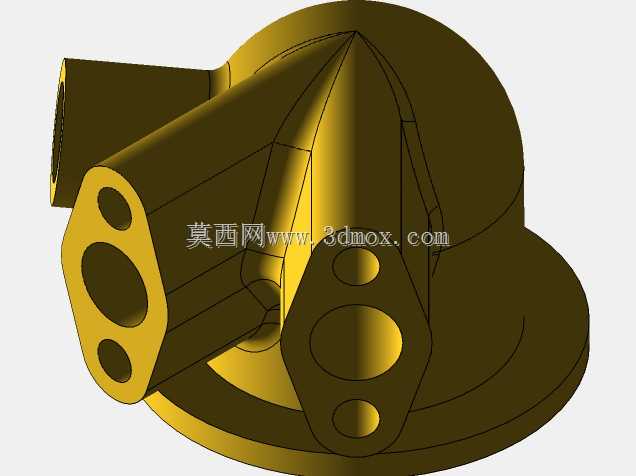

　　该构件属于流体管路系统中的多通路转接部件，整体采用一体化铸造成型后做精密机加工的工艺路线设计，主体为带圆弧过渡的半封闭壳体结构，三个呈不同角度分布的外接接口分别对应不同方向的管路对接需求，接口端面均设计有同轴定位止口与环形密封槽，可配合O型密封圈实现端面静密封，避免介质输送过程中出现渗漏问题。每个接口法兰面上均匀分布多个通孔安装位，孔位公差严格按照管路连接通用标准设定，可适配常规规格的螺栓紧固件，安装时无需额外配做钻孔，能直接与对应管径的管路组件完成对接，大幅降低现场装配的工作量。构件内部流道做了全圆弧顺滑过渡处理，没有直角突变的结构，能有效减少介质流经时的局部阻力损失，降低管路系统的动力损耗，同时避免流道死角造成的介质沉积问题，

　　适配洁净流体、低压气体等多种介质的输送场景，可广泛应用在小型液压站、实验流体回路、小型气动控制单元等设备的管路排布中。从安装边界来看，构件底部为平整的安装基准面，可直接贴合设备安装板做固定，整体外轮廓没有突兀的外伸结构，在紧凑的设备舱内排布时不会与周边元器件产生干涉，三个接口的角度经过反复校核，能在有限空间内完成三个方向管路的转向转接，替代传统多个直角弯头拼接的管路方案，减少管路接头数量的同时，也降低了整个管路系统的泄漏点数量。设计过程中针对壁厚做了均匀化处理，整体壁厚保持在一致的合理区间，既保证构件能承受额定工作压力下的强度要求，避免受压变形，也不会因为壁厚过大造成整体重量冗余，同时均匀的壁厚能让铸造过程中的冷却速率保持一致，

　　减少铸件内部缩孔、变形等缺陷的产生概率。外表面的圆弧过渡不仅是出于流体性能的考虑，也能有效降低应力集中系数，在设备运行产生振动的工况下，避免应力集中位置出现疲劳裂纹，提升构件的整体使用寿命。每个安装孔的位置都做了沉头处理，螺栓锁紧后头部不会突出构件表面，进一步压缩了安装所需的空间，也避免突出的螺栓头划伤周边的管线或操作人员。
