双孔连接异形支撑连杆结构设计

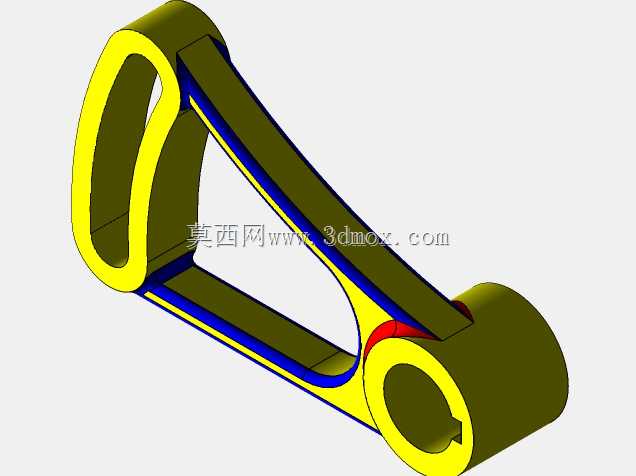

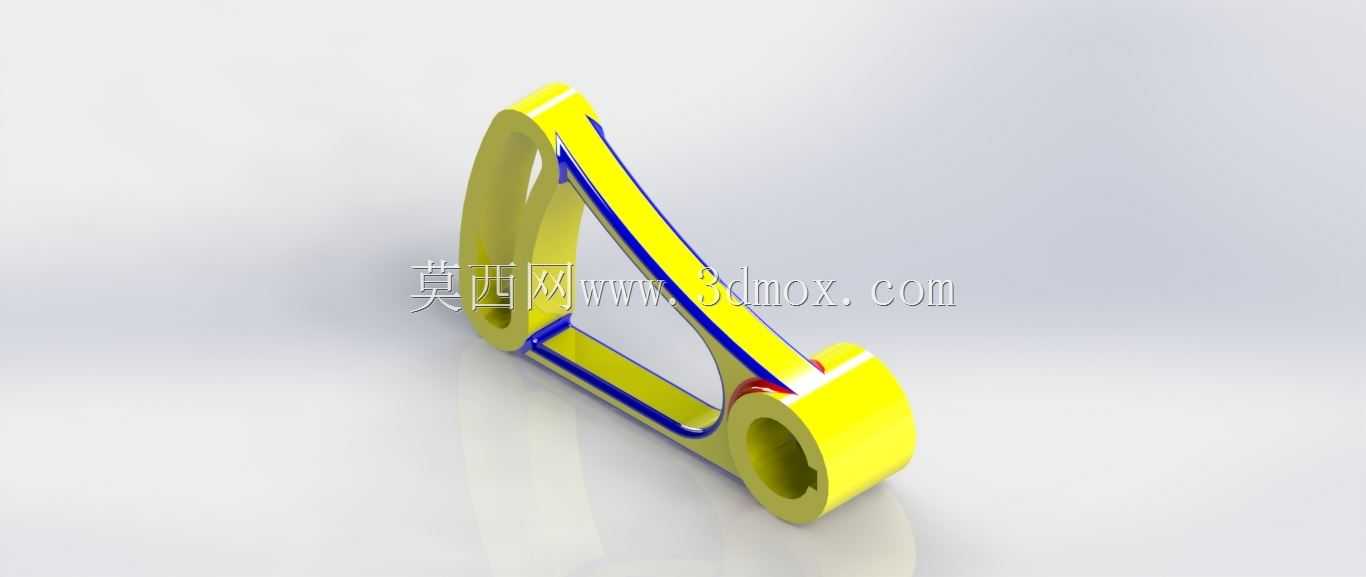

　　这类异形双孔支撑连杆常见于需要实现定距铰接传动的轻载机械结构中，比如轻工设备的连杆传动组、小型自动化设备的执行端联动结构、检测设备的姿态调整支撑部位，核心作用是在两个铰接点位之间传递固定行程的摆动力，同时承担对应方向的支撑载荷，避免传动过程中出现点位偏移或结构形变。从结构设计逻辑来看，两个带通孔的圆柱端分别对应两个铰接安装位，孔位的同轴度、端面的垂直度直接决定了铰接转动的顺畅度，设计时需要根据配套销轴的公差带匹配孔的加工精度，通常轻载场景下选用H7间隙配合即可满足转动需求，若存在频繁往复摆动的工况，还需要在孔内预留衬套安装位，降低后期磨损后的维护成本。连接两个铰接端的杆身采用了变截面的流线型设计，并非单纯为了外观效果，

　　而是通过有限元受力分析后，在应力集中的弯折部位做了加厚过渡，在受力较小的杆身中部做了挖空减重处理，同时杆身侧面的加强筋沿着受力传导方向布置，既保证了整体结构的抗扭、抗弯强度，又尽可能降低了零件自身重量，减少传动过程中的惯性负载。安装边界方面，两个铰接孔的中心距是核心安装尺寸，直接决定了联动结构的行程范围，设计时需要严格控制中心距的公差，通常控制在±0.02mm范围内即可满足多数轻载传动的精度要求；两端圆柱的外径尺寸需要匹配配套的铰接座避让空间，避免转动过程中与周边结构发生运动干涉；杆身的整体厚度需要根据安装空间的侧向间隙确定，预留0.5-1mm的安全间隙即可，避免侧向晃动影响传动稳定性。实际应用中，

　　这类连杆如果用于检测设备的传感器安装支撑位，还可以在杆身预留对应的传感器安装螺孔，将支撑与安装功能整合，减少额外的安装支架零件数量，简化整体设备的装配流程。零件的材质选择通常根据负载大小确定，轻载场景下可以选用铝合金材质做阳极氧化处理，兼顾重量与耐腐蚀性能，负载稍大的场景可以选用45号钢做调质处理，表面做发黑或镀锌防锈处理，满足不同工况的使用需求。
