异形曲面传感部件结构设计

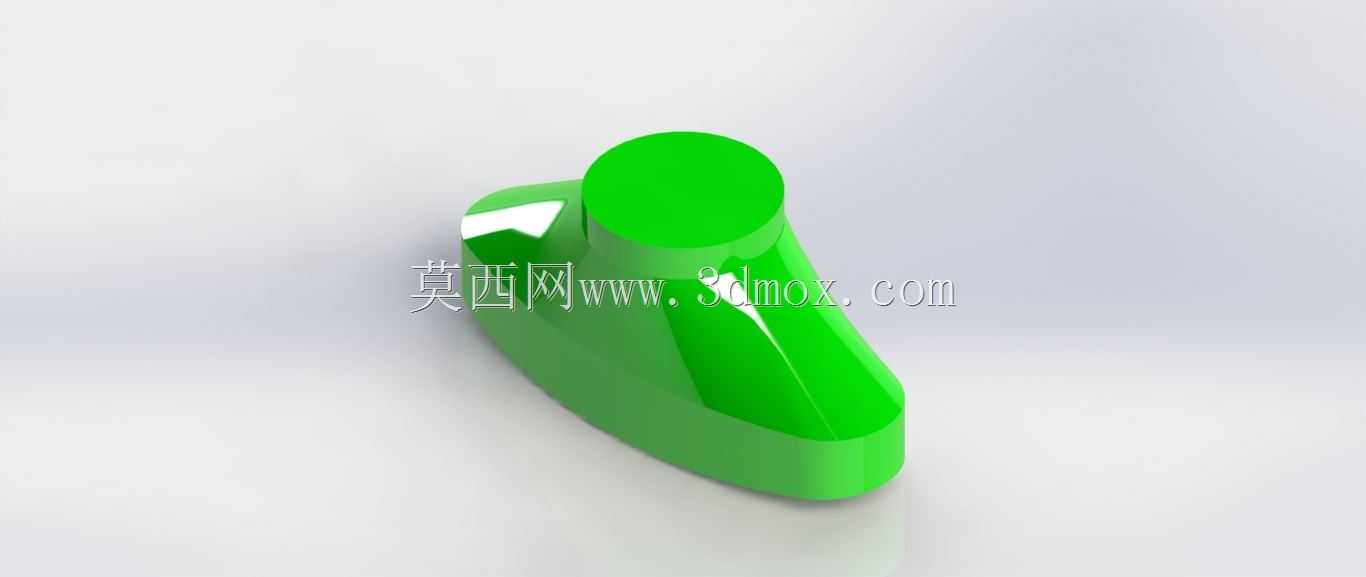

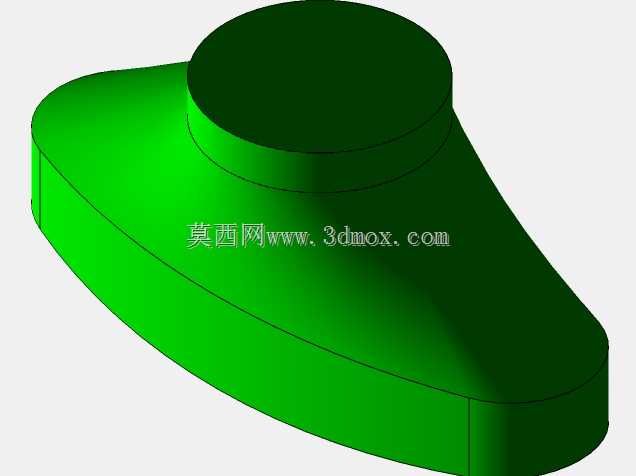

　　该结构件为工业检测场景下的传感端配套壳体部件，主要适配产线工位的近距离位置检测、物料到位触发类传感单元使用，在自动化装配线、物料分拣工位、小型专机的检测点位中，这类壳体需要兼顾内部感应元件的防护与感应信号的无遮挡传递，同时要适配紧凑安装空间下的固定需求。从结构设计逻辑来看，整体采用流线型异形曲面过渡，没有尖锐棱角，一方面可以避免工位上操作人员剐蹭受伤，另一方面能减少生产环境中粉尘、纤维类杂物在壳体表面的堆积，降低杂物遮挡感应端面造成检测误判的概率。顶部的圆柱凸台为感应端面的安装位，直径尺寸匹配常规小量程接近式传感元件的外径，凸台高度略高于周边曲面，保证感应端面与被测物体之间的距离处于元件的有效检测区间内，

　　不会因为壳体自身结构遮挡导致检测距离衰减。底部的安装贴合面做了平面度处理，能够直接贴合在设备的安装立板或者型材支架表面，不需要额外加装调整垫片即可保证安装垂直度，避免感应方向出现偏斜。侧面的曲面过渡做了等壁厚设计，整体壁厚均匀，不管是采用机加工方式做样件验证，还是后续开模做注塑量产，都能减少加工或者成型过程中的变形问题，保证尺寸一致性。安装边界方面，整体占用的安装空间较小，适合在排布密集的检测工位中使用，相邻两个同类型部件安装时不会因为外形突出产生干涉，壳体侧面预留的走线槽位可以将内部元件的引线顺着曲面引导至设备走线槽内，避免引线外露被设备运动部件剐蹭断裂。在实际选型适配时，该结构可以直接替换同类型安装尺寸的传统方形传感壳体，

　　曲面外形在有少量切削液、粉尘飞溅的加工工位中，液体和粉尘会顺着曲面自然滑落，不会在感应端面周围堆积，相比传统方形壳体的直角积灰问题，长期使用的检测稳定性更有优势。设计过程中针对感应端面的安装位做了同轴度约束，保证内部元件安装后感应方向与安装面垂直，不需要现场反复调整角度就能达到最佳检测效果，对于设备组装人员来说，能够减少现场调试的校准时间，提升工位组装效率。
