立式铰接支撑座机械结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:583009
  • 立式铰接支撑座机械结构设计
  • 立式铰接支撑座机械结构设计

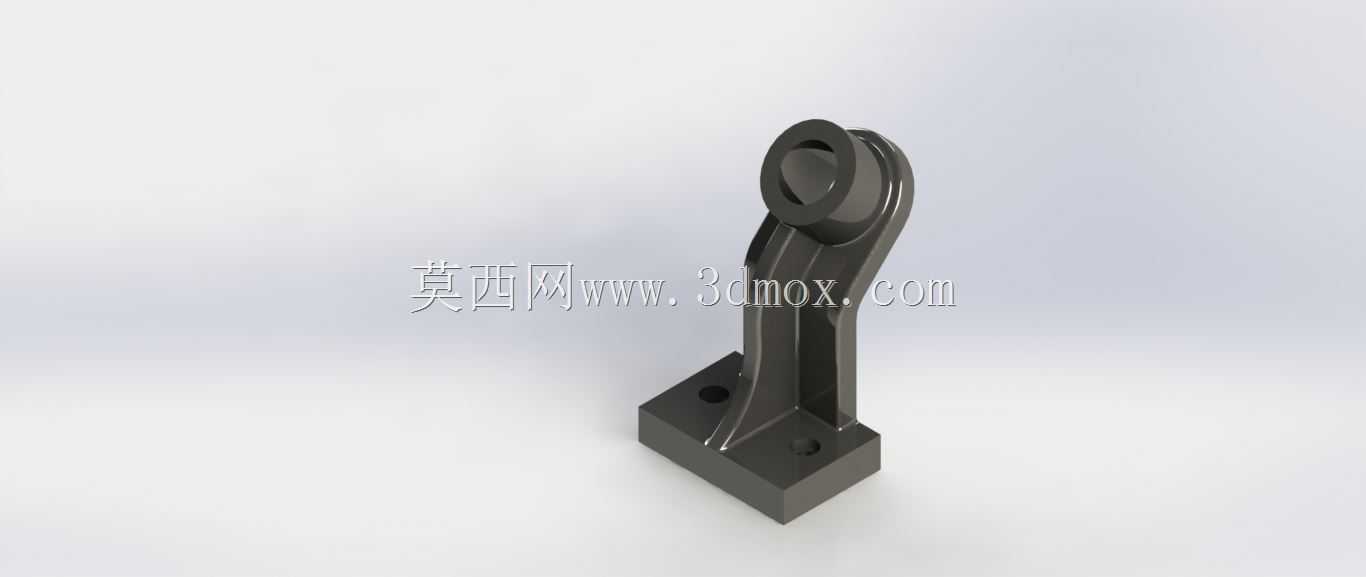

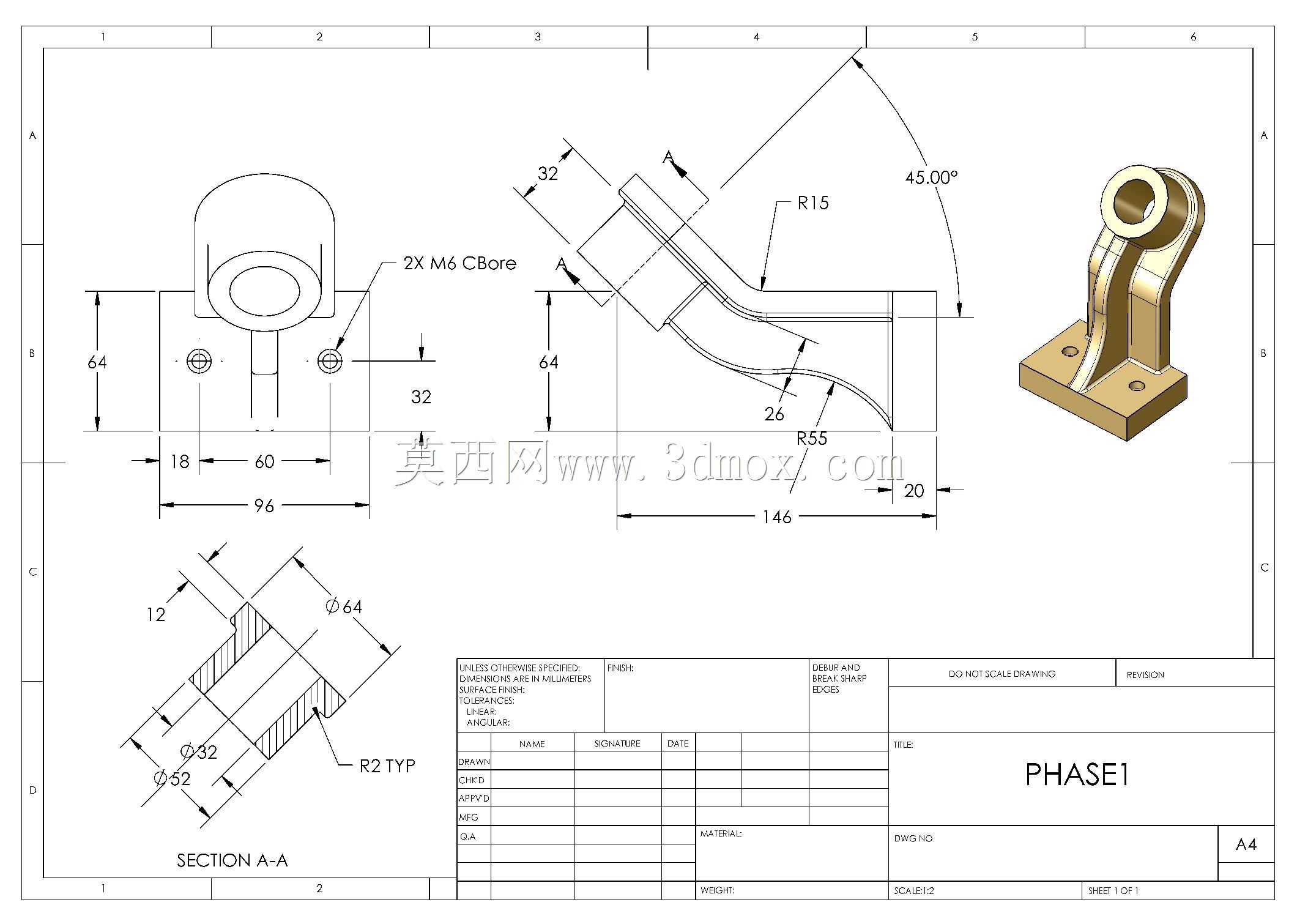

  该零件属于典型的立式铰接支撑构件,整体由底部方形安装法兰、中部变截面立臂以及顶部带通孔的铰接耳座三部分构成,结构紧凑且受力路径清晰,在自动化输送线、轻工包装设备、检测工装以及小型执行机构的摆臂连接场景中较为常见。底部方形法兰设置两个沉头安装孔,可通过内六角螺栓直接固定在设备安装基板或型材台面上,法兰面与立臂之间采用圆角过渡,能够有效降低装配应力集中,同时保证支撑面与安装基准的贴合精度。中部立臂并非等厚直板结构,而是沿高度方向逐步收窄并带有侧向加强轮廓,这种处理在控制整体重量的同时提升了抗弯与抗扭刚度,适合承受顶部铰接点传递的径向载荷与小幅摆动力矩。顶部铰接耳座为整体式圆筒结构,内孔可穿入销轴或转轴,与摆杆、连杆、

  摇臂等活动部件形成回转副;耳座外侧壁厚均匀,既满足销轴接触区域的挤压强度要求,也避免局部材料堆积带来的成型缺陷。从实际选型角度看,这类支撑座常用于需要限定摆动轴线高度的场合,例如导向轮支架、传感器摆臂支座、张紧轮座以及手动夹具的铰接支点。安装时需关注底部法兰的边界尺寸,确保两个安装孔的孔距与设备底板预留孔位匹配,同时顶部铰接孔的中心高度决定了与之配合连杆的运动轨迹,设计校核时应将该高度作为关键尺寸纳入运动干涉检查。零件外形沿竖直方向延伸,占用水平安装面积较小,适合在设备内部空间局促、需要将铰接点抬离安装面的布局中使用。结构建模过程中,立臂与法兰、耳座的衔接曲面需要保证连续过渡,圆角半径应结合壁厚与载荷方向设定,

  避免在交变载荷下出现疲劳薄弱区。顶部内孔与销轴的配合通常选用间隙配合,保证转动灵活,而法兰沉孔则需保证螺栓锁紧后头部不高出支撑面,防止对周边部件造成干涉。整体结构没有复杂的内腔或多向抽特征,加工工艺性较好,可采用铣削方式直接成型,也适合作为铸件或焊接件进行轻量化改制。在装配层面,支撑座安装后需校验顶部孔轴线与基准面的平行度或垂直度,否则会引起连杆卡滞、偏磨或运动阻力增大。对于承受冲击载荷的工况,可在立臂侧面增设加强筋,或适当加大法兰厚度以提升连接刚性;而在以定位为主、载荷较小的检测工装中,现有结构已能提供足够的支撑稳定性。
