多孔位法兰式镂空连接支座结构

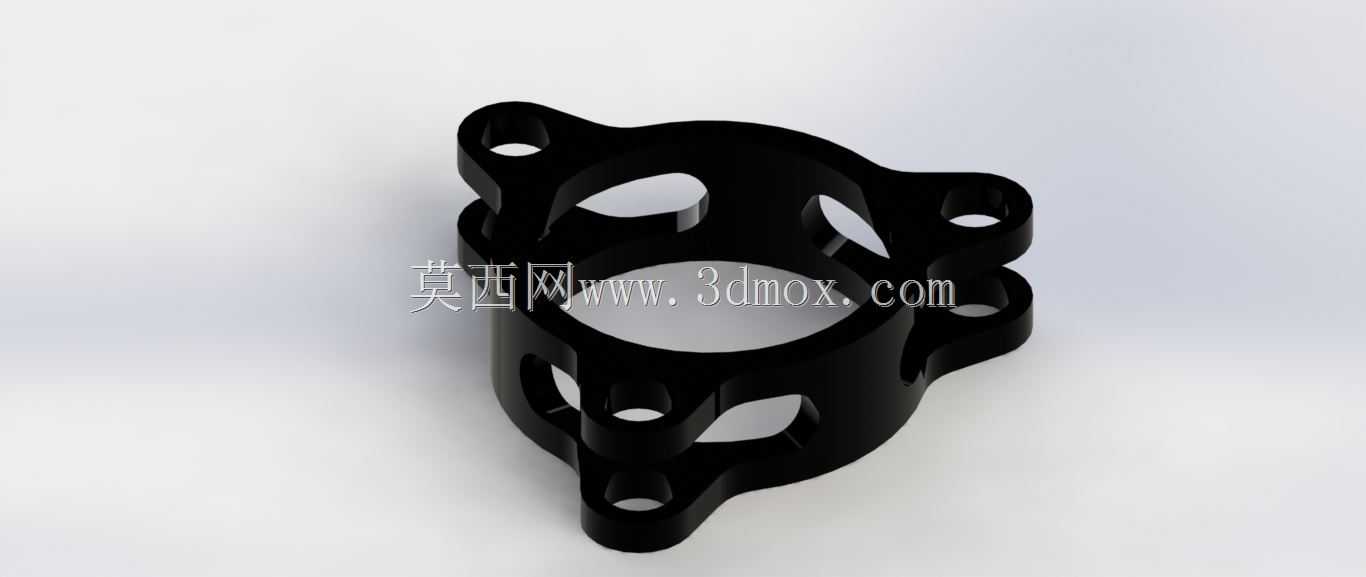

　　该零件属于典型的法兰式连接支撑构件，整体采用带周向安装耳的中空筒体结构，在各类管路对接、轴系限位、传感元件安装以及小型设备机架的接驳场景中十分常见。从实际使用角度看，这类构件往往承担两个核心作用：一是通过中心通孔完成轴向部件的穿设与定位，二是依靠周向均匀分布的安装耳实现与基座或配对法兰的刚性固定，同时传递径向载荷与少量轴向拉力。

　　结构设计上，筒体侧壁开设了多组异形镂空窗口，并非单纯为了外观造型。在工程实际中，这类镂空首先可以显著降低零件自身重量，对于安装在运动部件、移动设备或对自重敏感的工位上，减重带来的惯量降低效果非常明显；其次，窗口能够为内部走线、介质流通、散热以及观察装配对位提供便利，避免封闭筒体带来的积液、积尘和检修盲区。周向延伸出的安装耳带有同轴通孔，孔位围绕中心轴线均匀排布，可保证螺栓锁紧后受力对称，减少单侧偏载带来的附加弯矩。

　　从安装边界判断，该零件的轴向高度由筒体段决定，外径则受安装耳外圆限制，选型时需要同时核对中心通孔直径、安装耳孔分布圆直径以及耳孔数量。中心孔与被穿设部件之间通常采用间隙配合或小间隙过渡配合，既保证装配顺畅，又能限制径向窜动；耳孔直径则需匹配对应规格的紧固件，预留合理的装配公差，避免加工误差导致孔位错位。筒体上下端面可作为贴合面，设计时应保证平面度，必要时在端面加工浅沉台，用于放置密封圈或调整轴向间隙。

　　建模过程中，这类零件适合采用旋转加拉伸切除的组合思路：先构建主体筒体与安装耳的基本实体，再对耳孔、侧壁窗口进行切除，最后对锐边进行倒圆处理。圆角过渡不仅是为了去除加工毛刺，更能降低应力集中，尤其是在安装耳与筒体交接的位置，受螺栓预紧力和工作载荷反复作用时，合理的圆角可以明显提升疲劳寿命。侧壁窗口边缘同样需要圆滑过渡，避免在振动工况下产生裂纹源。

　　在材料与工艺选择上，若用于普通工业环境，可采用铝合金经数控铣削成型，兼顾轻量化与耐腐蚀；若承受较大载荷或用于高温、腐蚀介质环境，则可选用不锈钢或工程塑料。实际装配时，应按对角线顺序分次拧紧耳孔处的紧固件，使各贴合面均匀受压，防止筒体因局部预紧过大而发生变形。
