三孔铰接传动连杆结构设计

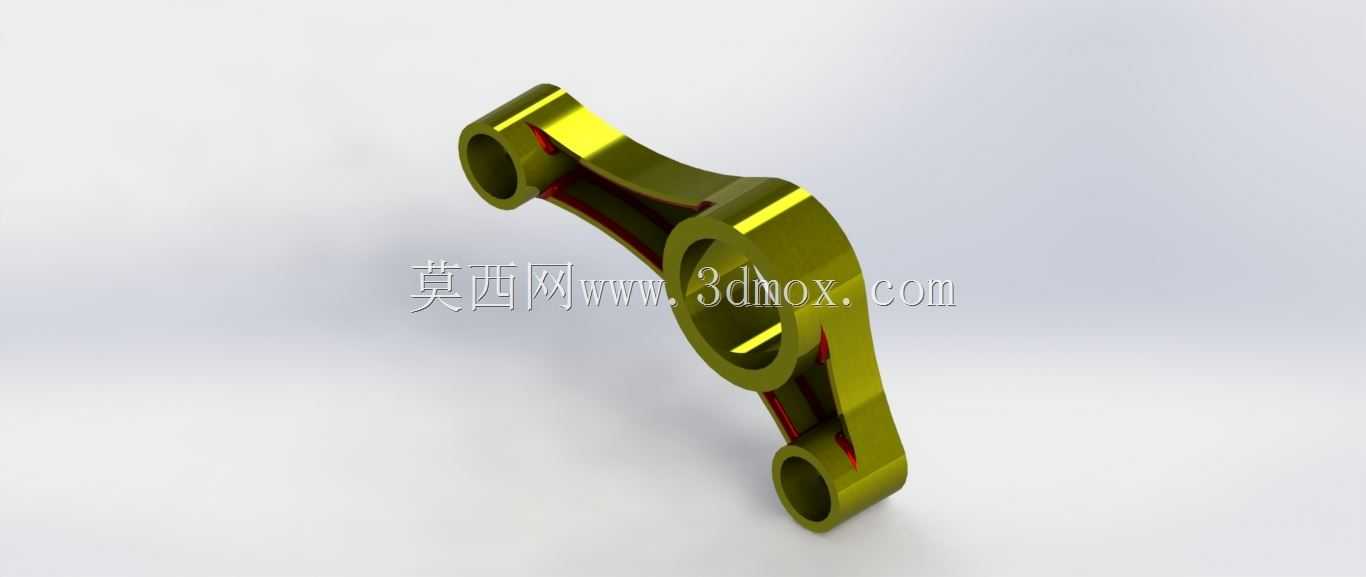

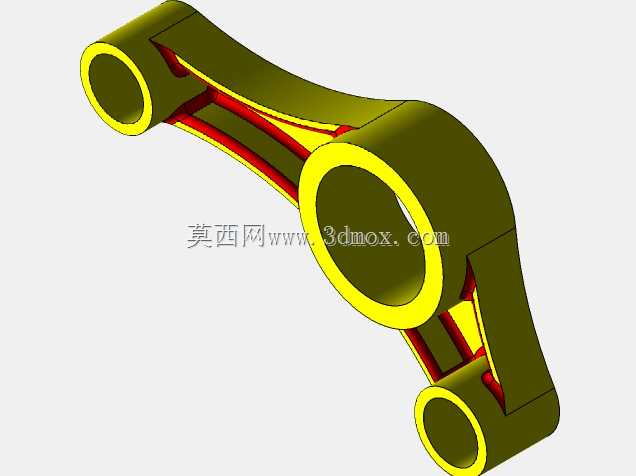

　　该零件属于典型的三铰点传动连杆，整体呈非对称弯折形态，主体由三段带孔圆筒和连接臂板构成，主要用于在两个或三个运动部件之间传递位移、拉力或摆角。在自动化输送线、包装设备、轻工机械以及小型执行机构中，这类连杆常作为摇杆、随动臂或同步连接件使用，把旋转运动转化为受控的弧线摆动，也可在多杆机构中承担力流换向与行程约束作用。

　　从结构受力角度看，三个筒状孔位分别对应不同的铰接轴。中部孔位通常作为主回转支点，孔径相对较大，能够承受较高的径向载荷；两端孔位用于连接从动件或驱动件，孔径略小，便于与销轴、杆端关节轴承或螺栓组件配合。连接臂在转折处采用圆滑过渡，避免尖角造成的应力集中，同时在腹板局部保留加强厚度，使零件在轻量化与刚性之间取得平衡。实际选型时，需要重点核对三孔中心距、孔轴线平行度以及臂体在极限摆角下的运动包络，防止与周边机架、护罩或相邻杆件发生干涉。

　　设计思路上，该连杆并非简单等截面直杆，而是根据运动轨迹和安装空间进行了折弯处理。弯折方向决定了输出端的摆动平面，臂板宽度和筒部高度则影响销轴的支撑长度与抗倾覆能力。孔内壁应保证足够的同轴度和表面质量，若用于频繁摆动工况，可在孔内压入自润滑衬套或加装滚针套，以降低磨损并延长维护周期。外轮廓的倒角与拔模斜度兼顾了加工和成型便利性，适合采用铣削、铸造后精加工或粉末冶金等工艺实现。

　　安装边界方面，三个孔位的相对位置是装配校核的核心。中部支点固定后，两端连接点会在各自圆弧轨迹上运动，因此在布置气缸、油缸、电机摇臂或滑块时，必须预留完整的摆动空间。连杆厚度方向也要考虑销轴锁紧方式，例如卡簧、平垫、开槽螺母或开口销所需的操作余量。若用于高速往复机构，还应结合质量分布评估转动惯量，必要时在非受力区去除材料，以减小启停冲击。整体而言，该结构强调孔位精度、过渡强度和运动空间的协调，是机械传动系统中实现力与运动传递的基础连接件。
