异形镂空连接支架结构设计方案

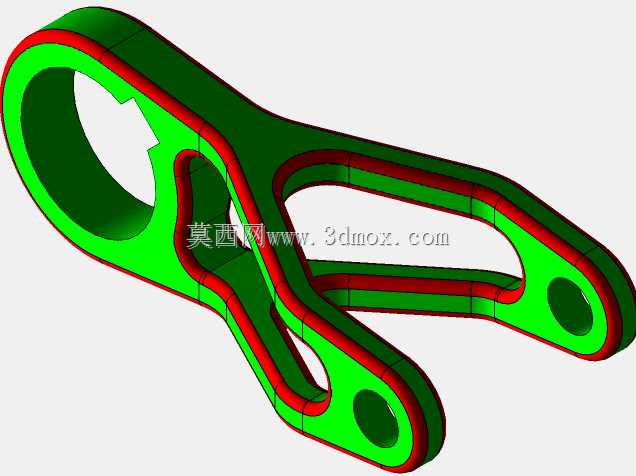

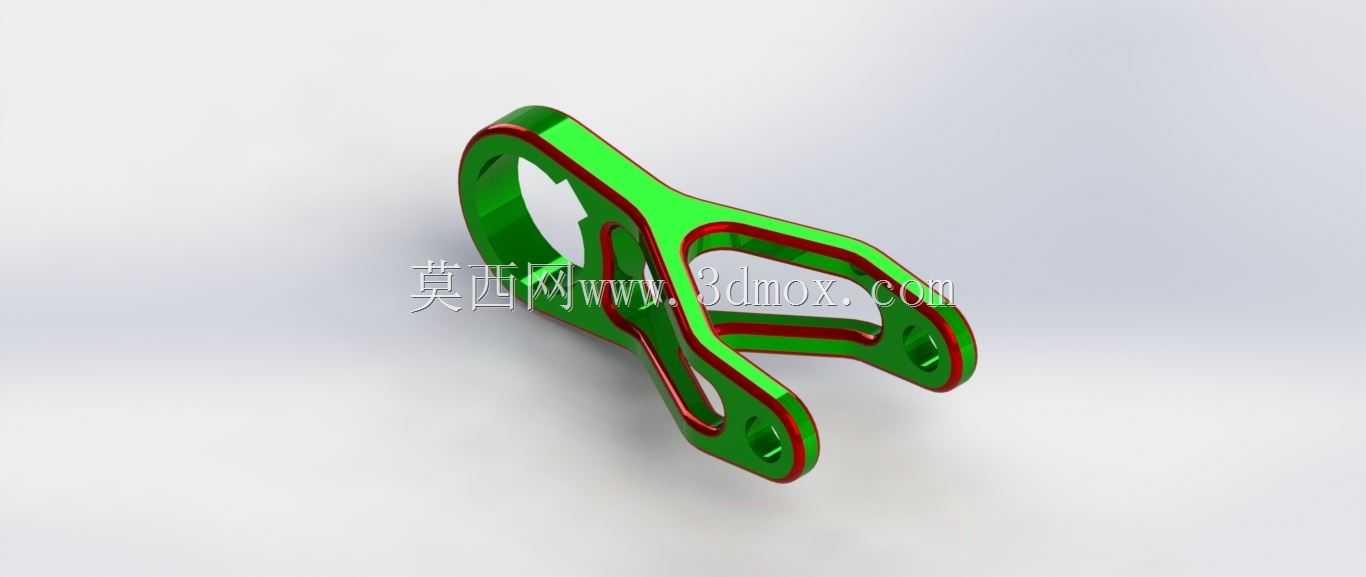

　　该构件属于典型的异形镂空式连接支撑件，整体采用一体化弯折成型的结构逻辑，一端为带开口的环形夹持端，另一端延伸出双叉式带孔连接耳，中间通过流畅的弧形过渡臂连为整体，兼顾夹持定位与双侧铰接固定的双重功能。从实际工况适配角度来看，这类构件常被用于需要快速卡接固定、同时预留铰接活动余量的设备工位中，比如轻型工装的快装夹持模块、户外便携器材的快拆连接部位、检测设备的可调式传感器安装支架，或是小型机电产品的管线固定与部件衔接位置。环形夹持端的开口设计允许其直接卡入对应直径的圆管、轴杆外壁，无需从轴端穿套，在装配空间受限、轴件两端已预装其他部件的场景下，能大幅降低装配难度，减少现场拆装的工序耗时。双叉耳端的两个同轴安装孔可穿入销轴、螺栓，

　　与另一带槽连接件形成铰接副，允许被连接部件在一定角度范围内摆动，适配设备运行过程中的小幅位移与角度调整需求，抵消装配误差带来的内应力。设计阶段采用了大圆角流线型过渡，在臂身与环形端、叉耳的衔接位置完全规避尖锐转角，从根源上降低应力集中系数，避免交变载荷下出现疲劳断裂。臂身与叉耳边缘做了等宽的镂空减重处理，在不削弱整体抗弯、抗扭截面模量的前提下，去除了非受力区域的冗余材料，相比实心同尺寸构件重量可降低四成以上，对于有轻量化要求的便携设备、移动载具附属部件尤为适用。构件的整体外轮廓边界需在布局阶段提前校核：环形端的内径决定了可夹持轴件的最大直径，开口宽度需小于轴件直径以保证夹持后不会松脱，叉耳的间距、

　　孔径与孔位中心距则直接决定铰接端的配合公差与活动行程，安装时需保证环形端抱紧后与轴件无相对滑动，叉耳两侧与配合件的间隙均匀，销轴穿入后转动无卡滞。壁厚设计上，夹持段与铰接孔位周边做了局部加厚，保证夹持预紧力与孔位挤压强度，中间臂身则均匀减薄，在强度与重量之间取得平衡，表面可根据使用场景做阳极氧化、喷塑或镀锌处理，提升耐磨与抗腐蚀能力，适配不同的作业环境。
