双筒连接弯臂式传感支撑结构件

项目分类:传感器 发布时间:2022-03-16 ID:583001
  • 双筒连接弯臂式传感支撑结构件
  • 双筒连接弯臂式传感支撑结构件

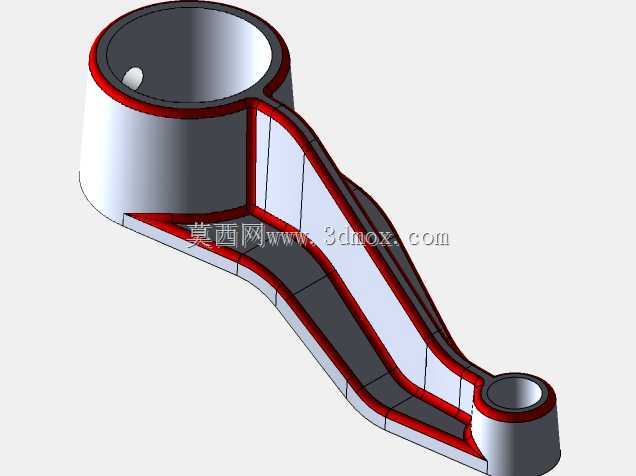

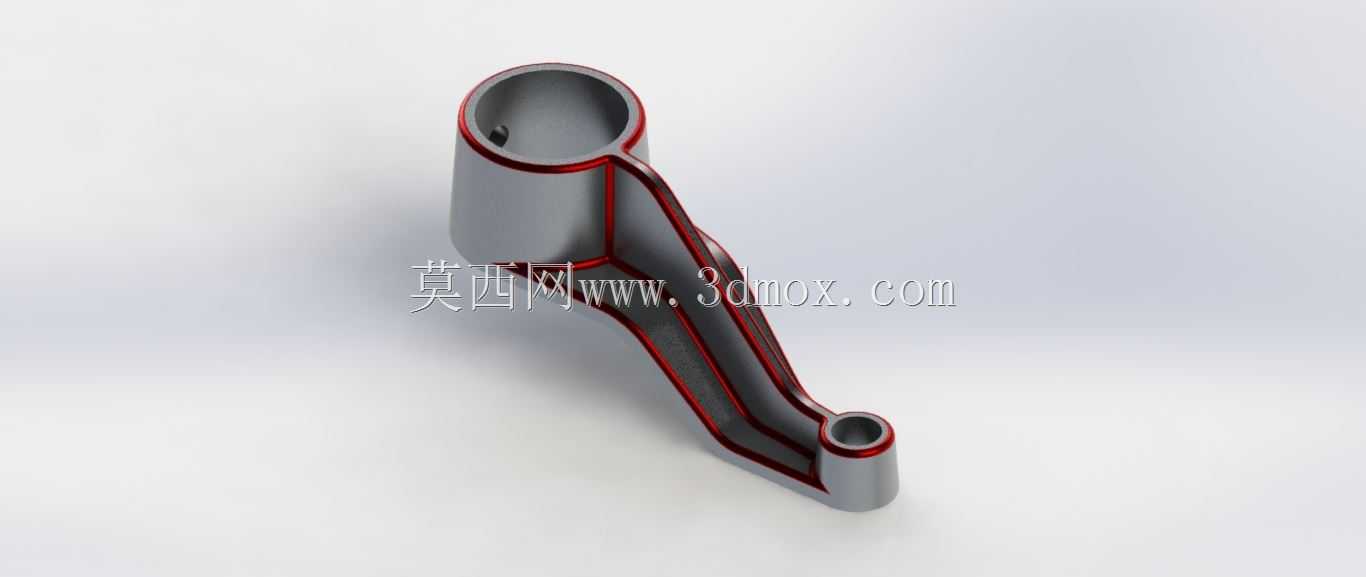

  这款弯臂式双筒连接构件,主要应用于工业传感检测场景中,作为传感元件的安装支撑载体使用,常见于自动化产线的位置检测工位、设备运行状态监测点位,用来固定传感探头,保证检测端与被测对象的相对位置精度,避免设备运行过程中的振动导致传感元件移位,影响检测信号的稳定性。从结构设计来看,构件采用一大一小两个同轴度经过校准的筒状安装端,大直径筒端用于和设备主体的固定立柱配合,筒壁预留的小孔可穿入紧定螺钉,完成构件与立柱的锁止固定,安装时可根据实际检测需求沿立柱轴向调整安装高度,适配不同的检测距离要求;小直径筒端用于安装传感探头,筒体内径与常规圆柱式传感元件的外径匹配,探头装入后可通过侧部顶丝固定,调整探头伸出长度即可改变检测触发的距离阈值。

  连接两个筒端的弯臂采用变截面流线型设计,并非等厚度直臂结构,这种设计思路是在保证整体结构刚性的前提下,尽可能降低构件自身重量,减少悬臂状态下对固定端的载荷,同时弯臂的加强筋沿受力方向布置,可抵消设备运行时产生的横向振动力,避免长期使用后弯臂出现形变偏移。从安装边界来看,大筒端的外径适配常规设备安装支架的标准夹座尺寸,小筒端的中心轴线与大筒端中心轴线存在固定的垂直偏移距离,安装时需要预留出弯臂的转动空间,避免和周边的管线、其他结构件产生干涉;构件整体的壁厚经过受力仿真校核,在常规工业环境的振动工况下,不会出现共振问题,表面的红色封边结构是装配时的定位标识,安装时对齐标识线即可保证两个筒端的相对角度符合设计要求,无需反复调整角度找正。

  在实际产线应用中,这类支撑构件往往需要配合不同规格的传感元件使用,因此筒端的内孔尺寸公差控制在合理的过渡配合区间,既不会因为间隙过大导致探头安装后晃动,也不会因为过盈配合造成探头装入困难、拆卸维护不便。弯臂的弧度设计避开了常规的走线空间,传感元件的连接线可沿弯臂内侧的走线槽排布,避免管线外露被设备运动部件剐蹭破损,提升布线的整洁度与使用可靠性。
