传感器安装固定支座结构设计

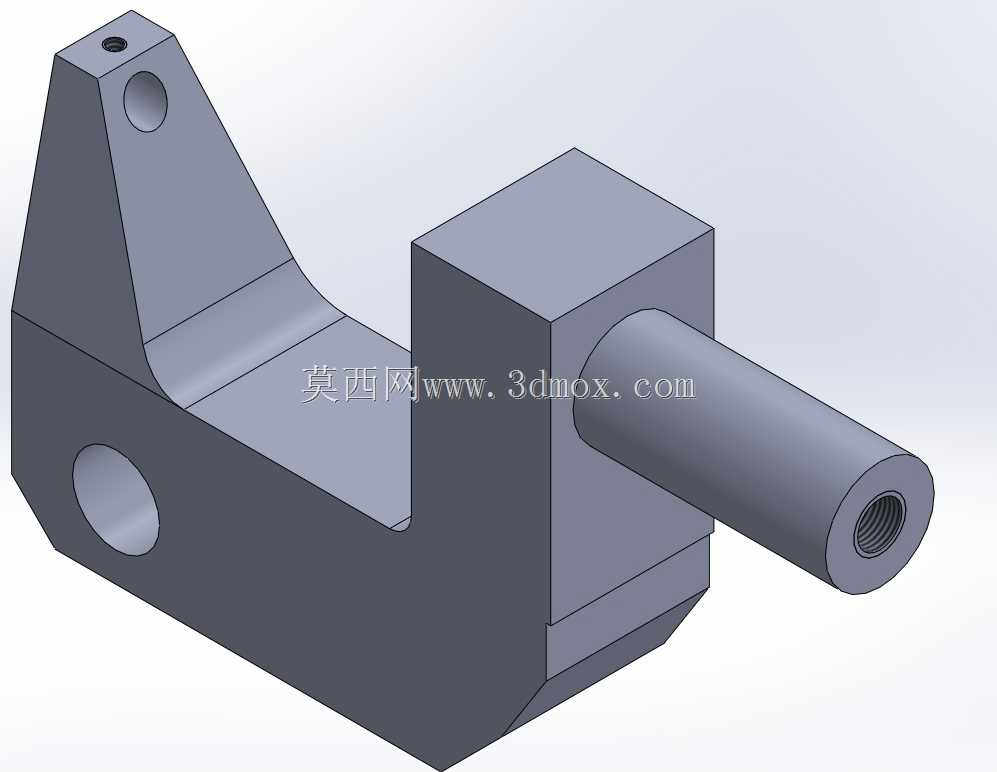

　　该零件属于传感器配套安装支撑构件，主要应用在工业检测工位的传感器固定场景，常见于自动化生产线的位置检测、位移监测环节，用来给接触式或螺纹连接式检测传感器提供稳定的安装基准，避免检测过程中因传感器晃动出现数据偏差。从结构设计来看，整体采用一体化铣削成型思路，主体为U型开口支撑结构，一侧设置带通孔的斜向支撑臂，臂端预留光孔可穿装定位销或者紧固螺栓，实现支座在设备机架上的侧向定位；另一侧为方块状安装基体，向外延伸出带内螺纹的空心圆柱轴段，该轴段可直接旋入带外螺纹的传感器本体，螺纹配合长度经过匹配设计，既保证传感器连接后的同轴度，也能预留足够的调整余量，方便现场调试时微调传感器的检测伸出距离。U型开口的内侧做了圆弧过渡处理，

　　既可以避免应力集中导致的支座受力开裂，也能在安装时避让设备上的相邻走线或者小型凸起结构，减少安装干涉风险。零件上的横向贯通光孔可穿装锁紧销轴，在传感器旋入到位后，穿入销轴可限制传感器周向转动，避免设备运行振动导致传感器松脱移位。从安装边界来看，斜向支撑臂的安装孔中心到螺纹轴段的轴线距离经过尺寸校核，适配多数常规工业传感器的安装间距要求，方块基体的底面为精加工基准面，安装时可直接贴靠在设备安装板的平面上，不需要额外加工调整垫片，降低现场装配的工作量。整体结构没有冗余设计，所有孔位和型面都服务于安装定位和传感器固定的核心功能，壁厚设计兼顾了结构刚性和轻量化要求，在常规工业车间的振动环境下不会出现共振变形，能够长期保持传感器的检测位置精度，适合在各类需要固定安装螺纹式传感器的自动化设备、检测工装中配套使用。
