带圆弧槽与侧筋支撑的L型机械基座

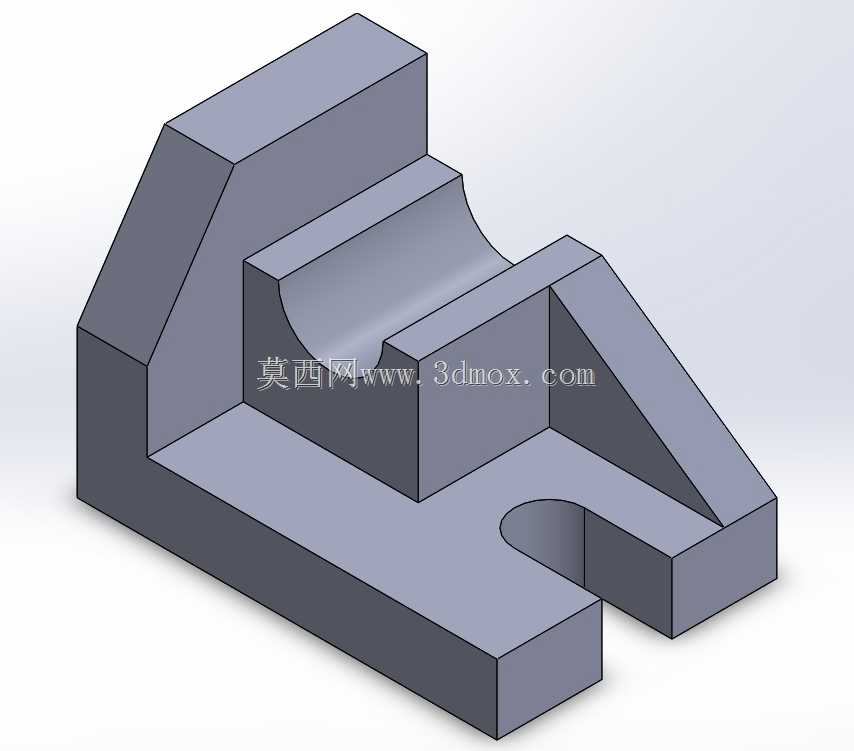

　　该零件属于设备承载类基础构件，整体采用L型弯折的主体结构，底部伸出段开设半圆缺口，用于适配轴类零件的避让或快速卡装定位，可直接卡入对应直径的圆柱定位销完成初步对位，减少装配时的调整工时。上部的内凹圆弧槽为核心工作面，槽面做等半径平滑过渡，主要用于承托圆柱形杆件、辊轴类部件，圆弧面的贴合设计可避免承托部件出现应力集中，同时限制被承托件的径向窜动，在小型输送线的侧导向辊座、工装夹具的工件承托位、检测设备的探针支撑座场景中均可适配。

　　设计阶段优先考虑了结构刚度与加工便利性的平衡，主体壁厚保持均匀，避免注塑或铣削加工时出现壁厚差导致的变形问题；侧部的三角形加强筋连接竖直立板与水平底板，筋板厚度与主体壁厚保持一致，可抵消竖直方向载荷带来的立板外翻力矩，在承受150N以内的垂直载荷时，立板形变量可控制在0.02mm以内，满足普通工装与小型设备的刚度要求。底板的安装边界做了直角规整处理，底部平面为全平面设计，可直接贴合设备安装面，无需额外加工沉台即可完成固定，半圆缺口的中心距侧边尺寸按照常用工装的定位销间距设定，可直接适配现有标准孔位的安装板，无需重新打孔调整。

　　从建模逻辑来看，该零件采用基础凸台拉伸完成主体轮廓后，依次切除内凹圆弧槽、底部半圆缺口，最后添加侧部加强筋，所有倒角均采用0.5mm的工艺倒角，去除加工毛刺的同时不会影响装配贴合度，竖直立板的顶部做斜切处理，既减少了零件整体重量，也可避免安装时锐边划伤操作人员。圆弧槽的半径按照常用的12mm直径辊轴设计，槽深为半径的三分之二，既保证足够的包裹限位能力，也不会出现辊轴卡入过深难以拆卸的问题，在手动工装的快速换型场景中，该结构可实现辊轴的直接取放，无需额外拆卸紧固件。
