铰接式支撑安装支座结构设计

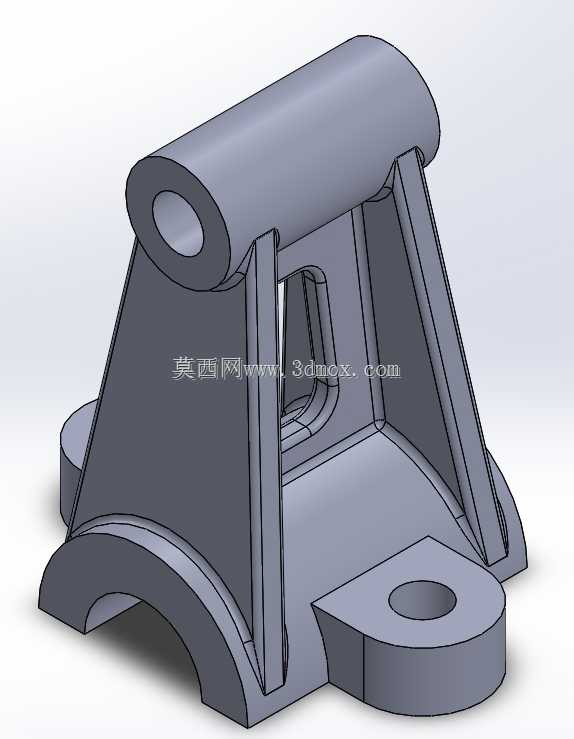

　　这类铰接式支撑支座多应用在需要小角度摆动补偿的传动支撑场景中，比如轻工输送线的张紧轮支撑、小型工装夹具的摆动铰接位、户外检测设备的角度调节支撑点位，核心作用是为上方铰接的回转件提供稳定的承重支撑，同时允许铰接轴在一定角度范围内自适应偏转，抵消安装面的平面度误差与设备运行中产生的微小位移，避免刚性连接带来的应力集中断裂问题。从结构设计逻辑来看，顶部的同轴通孔为铰接轴安装位，孔壁做了等厚加厚处理，避免轴孔配合面在长期交变载荷下出现磨损椭圆，两侧的斜向加强筋直接连接顶部轴座与底部安装基面，筋板厚度根据承重载荷做了等强度匹配，既不会因为筋板过厚增加不必要的重量，也不会因为筋板过薄在承重时出现侧向形变。底部的安装结构做了差异化设计，

　　一侧为弧形缺口支撑面，适配圆柱类安装基面的贴合定位，另一侧为带通孔的平置安装耳，可通过螺栓完成与安装基面的锁紧固定，这种非对称的底部设计能够适配多种非规则安装面，减少现场安装时的基面二次加工工作量。在安装边界上，顶部铰接孔的中心高度与底部安装面的垂直距离经过匹配计算，预留了铰接件摆动时的足够避让空间，不会出现铰接件转动时与支座本体发生运动干涉的问题，两侧筋板的外轮廓宽度小于底部安装耳的最大宽度，安装时不需要额外预留侧向操作空间，适配空间紧凑的设备内部安装点位。整个支座的壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，既适合铸造一体成型的加工工艺，也能有效降低应力集中系数，提升长期交变载荷下的结构使用寿命，轴孔与安装面的位置公差控制在常规机械加工的经济精度范围内，不需要过高的加工成本就能满足使用要求。
