带加强筋可调式L型传感器安装支架

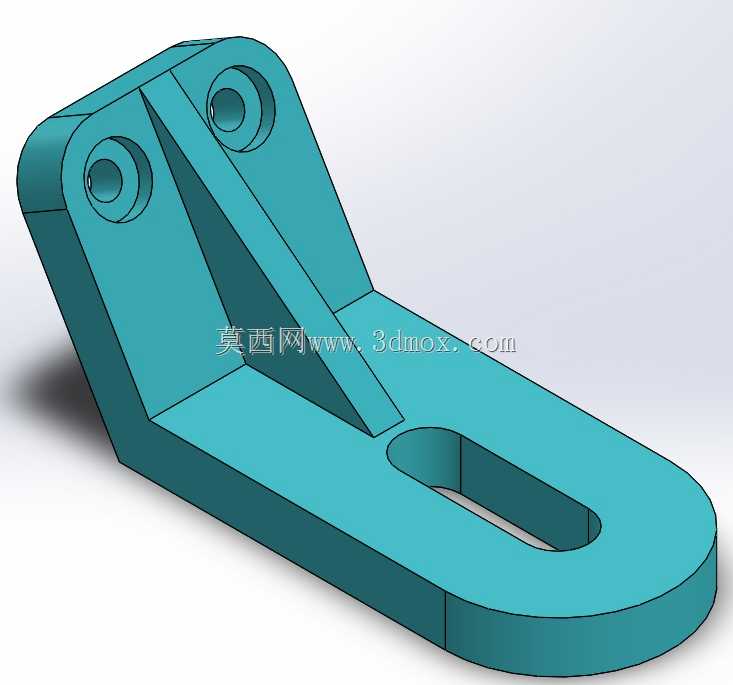

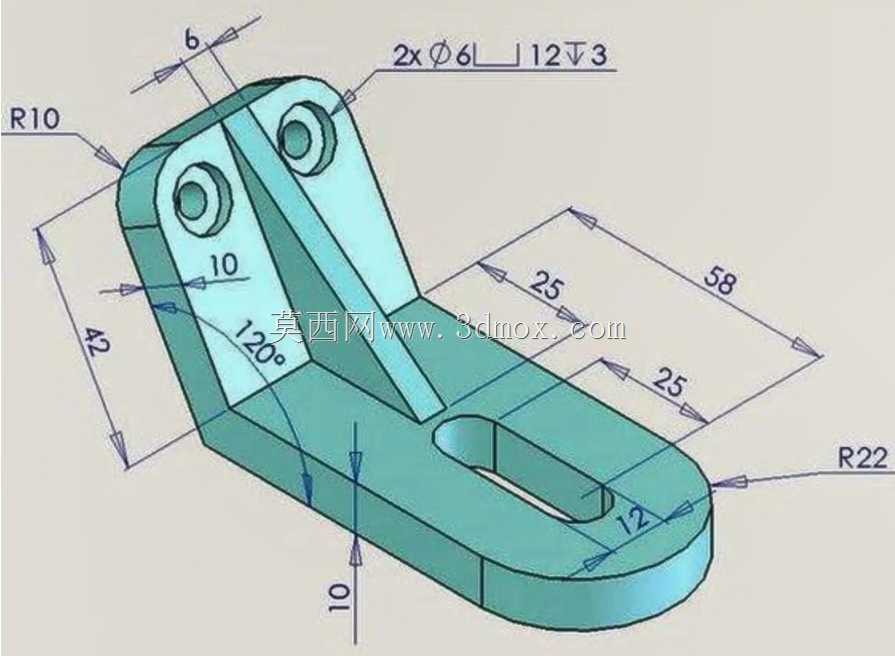

　　这款L型安装支座在工业传感检测场景中应用十分广泛，常见于自动化生产线的工件到位检测、位移监测工位，也可用于小型工装夹具的定位模块安装，承担传感器本体与设备机架之间的连接固定作用，能在设备长期运行的振动环境下保持检测元件的位置稳定性，避免因支架形变导致的检测数据偏移。从结构设计来看，支座采用直角弯折的主体构型，竖直立板与水平底板之间设置了三角形加强筋，筋板同时连接立板内侧与底板上表面，可大幅提升直角连接处的抗弯强度，抵消传感器安装后产生的倾覆力矩，避免长期受力出现直角处开裂变形的问题。竖直立板上设置两个同轴的沉头安装孔，用于固定传感器本体，沉孔结构可让安装螺栓头部完全没入板件表面，不会突出干涉传感器的安装贴合面，

　　保证传感器安装后的基准面精度。水平底板上设计了长圆形的腰型调节孔，该结构可在安装时实现沿腰型孔长度方向的位置微调，无需完全拆卸螺栓即可调整传感器的检测距离，适配不同规格工件的检测位置需求，降低现场安装调试的对位难度。底板末端采用圆弧过渡设计，既可以去除尖锐边角避免安装时划伤操作人员，也能减少应力集中，提升板件边缘的结构强度。设计过程中优先考虑了安装边界的适配性，竖直立板的两个安装孔中心距匹配常规圆柱型光电、接近传感器的安装孔位标准，无需额外加工转接板即可直接装配；腰型孔的宽度适配行业通用的M6安装螺栓，可直接固定在铝型材机架、钢板工作台等常见设备安装基面上，整体结构无复杂曲面，采用等厚板材加工成型，加工工艺性好，可通过铣削、

　　钣金折弯焊接等多种工艺实现批量生产，加工成本可控。在实际使用中，该支架的直角基准面可直接贴合设备的安装定位面，保证传感器安装后的轴线与检测方向垂直，减少安装角度误差带来的检测盲区，加强筋的设置让支架在承受1kg以内的传感器负载时，形变量可控制在0.02mm以内，满足高精度检测场景的安装刚度要求，腰型孔的调节行程覆盖常见的检测距离调整范围，现场调试时无需重新打孔，大幅缩短设备的安装调试周期。
