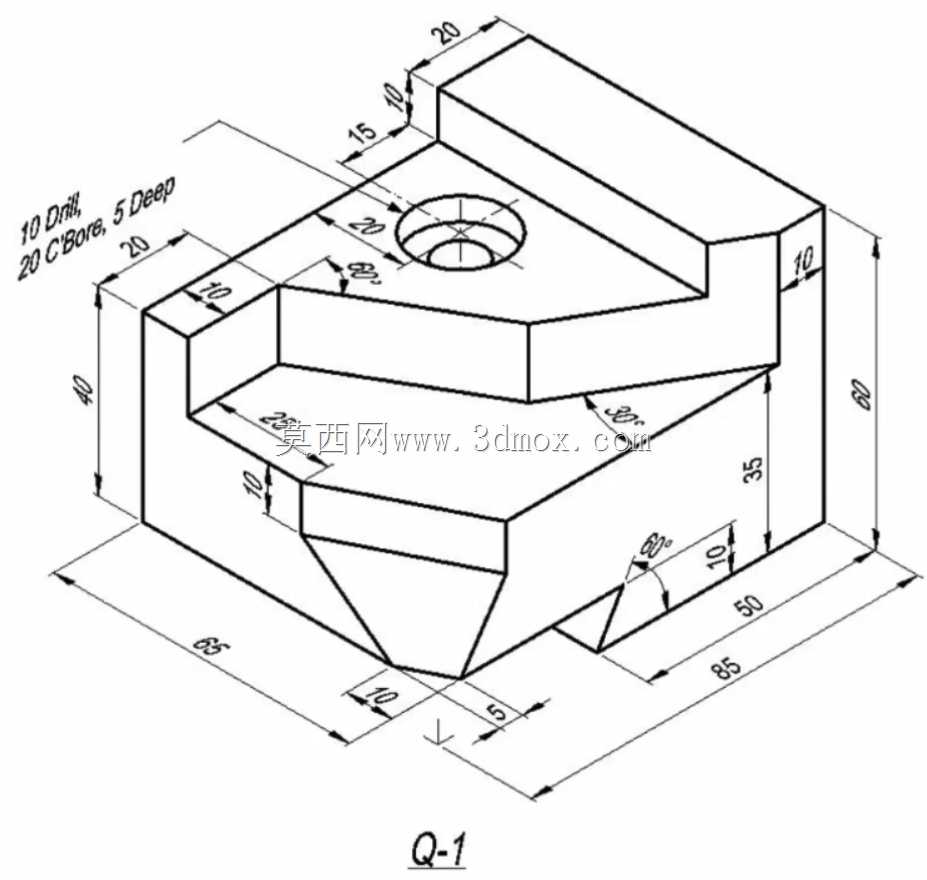

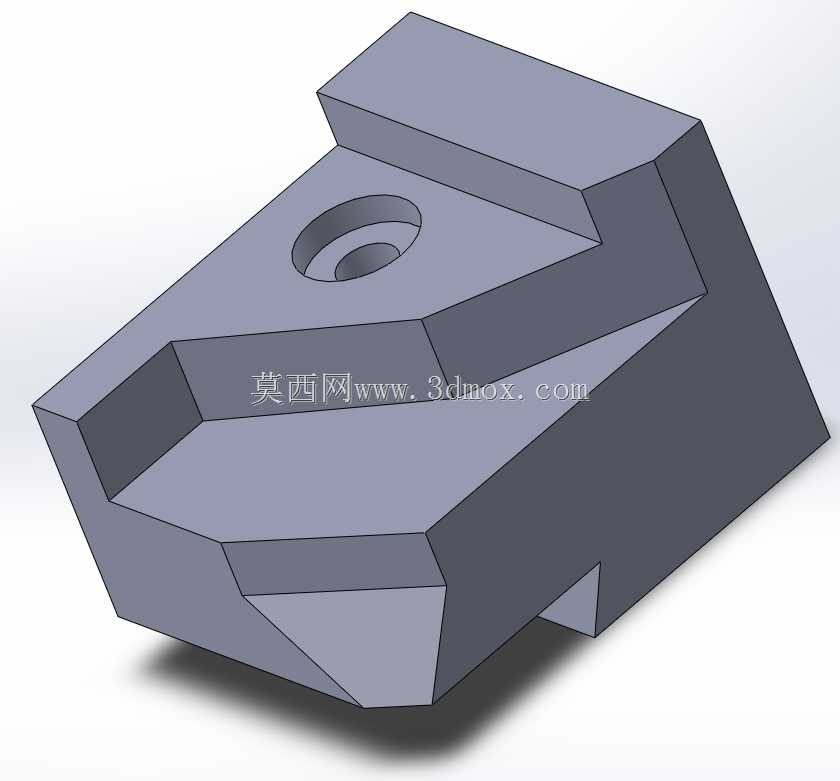

带沉头安装孔的楔式定位锁紧块结构

　　该零件属于机械装配中常用的楔紧定位类构件，在工装夹具、自动化输送线定位工位、模具侧向抽芯锁紧结构中都有广泛应用，核心作用是通过斜面配合实现精准的位置锁定，抵消设备运行过程中产生的侧向冲击力，避免配合部件出现位移窜动。从结构设计来看，主体采用斜楔式构型，两个对称分布的斜楔面加工精度直接决定锁紧配合的贴合度，设计时需要根据实际锁紧行程确定楔角大小，通常楔角控制在7到12度区间，既保证锁紧时的自锁性能，又能避免解锁时出现卡滞问题。零件顶面设置的沉头阶梯孔，用于穿装内六角圆柱头螺钉，沉头深度需完全容纳螺钉头部，保证安装后螺钉端面不高出零件顶面，避免与周边运动部件产生干涉，孔位的位置度公差需要控制在0.05mm以内，

　　保证安装时螺钉能顺利穿过安装板的对应过孔，不会出现别劲问题。零件的底部设置有定位凸台，对应安装板上需要加工匹配的定位槽，装配时凸台嵌入槽内，可承受锁紧过程中产生的剪切力，避免连接螺钉承受横向载荷，提升连接结构的使用寿命。外形尺寸方面，这类锁紧块的长宽高比例通常根据实际安装空间调整，该构型的整体轮廓无外伸薄壁结构，所有棱边都做了0.5mm的倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少装配过程中棱边与配合面的磕碰损伤。设计过程中需要重点关注楔面的表面粗糙度，要求达到Ra1.6以下，保证配合面滑动顺畅，减少长期往复动作带来的磨损；零件的材质通常选用45号钢经调质处理，硬度控制在HB220-250区间，对于磨损频率较高的工况，

　　也可在楔面区域做高频淬火处理，提升表面耐磨性能。安装边界上，需要预留至少3mm的周边操作空间，方便螺钉的拧紧作业，同时楔面的配合行程需要预留1.5mm的冗余量，避免加工误差导致锁紧不到位。这类结构相比圆柱销定位的优势在于，可通过调整楔块的推进距离补偿一定的零件加工误差，在小批量非标设备装配中能大幅降低修配工作量，同时锁紧后的接触面积更大，抗冲击载荷能力更强，在频繁启停的往复运动机构中稳定性表现更优。建模过程中需要注意斜楔面与安装基准面的角度公差，沉头孔与底部定位凸台的同轴度要求，所有加工面的拔模斜度需要根据加工工艺合理设置，若采用铣削加工则无需额外设置拔模角，若采用粉末冶金成型则需要根据成型方向添加不大于1度的拔模斜度，保证零件能顺利脱模。
