带弯颈结构的对开式法兰连接件

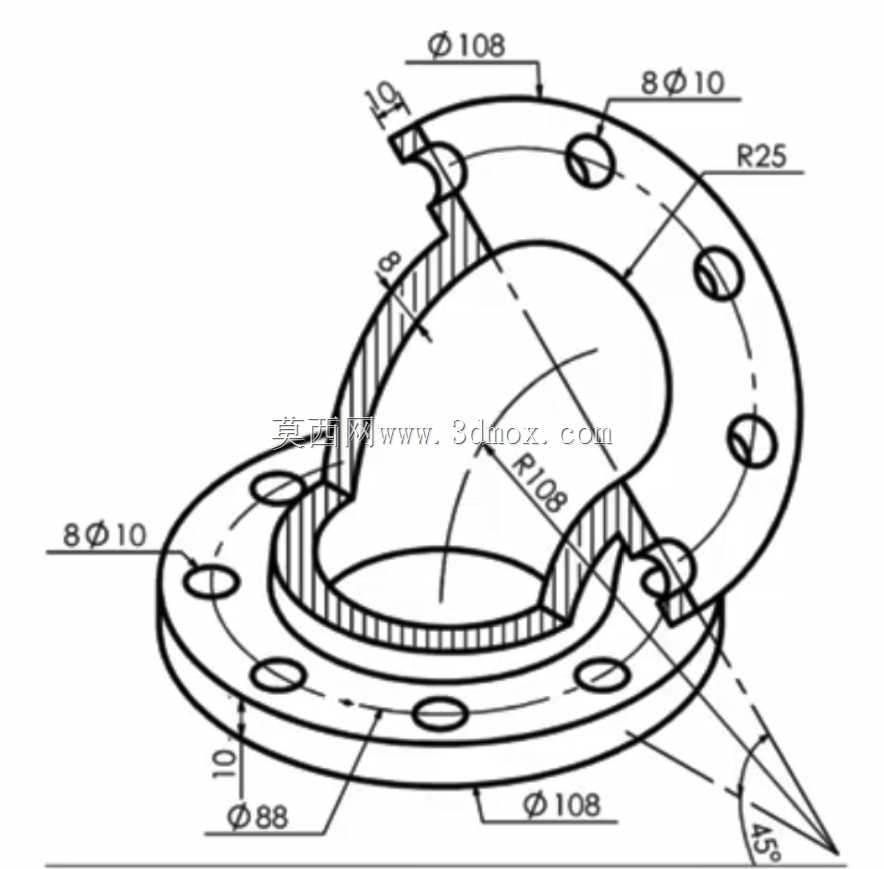

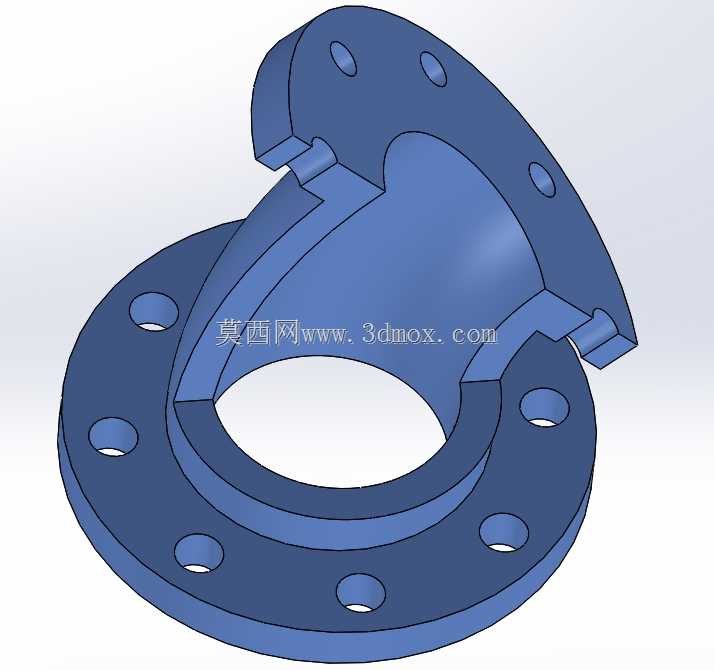

　　这款带弯颈结构的对开式法兰连接件，主要应用在工业管路系统中存在角度转向的管路对接场景，常见于化工流体输送、市政给排水、暖通空调循环管路以及小型工业设备的管线排布环节，用来解决两段存在固定夹角的管道之间的密封连接需求，同时兼顾法兰连接的易拆装特性。从实际使用场景来看，常规直法兰只能实现同轴管道的对接，遇到管路需要转向的位置，往往需要额外搭配标准弯头加两段直法兰的组合，不仅增加了管路的总装零件数量，还会多两道密封接合面，提升了介质泄漏的风险，这款一体式弯颈法兰结构，直接将转向流道与法兰连接结构整合为一体，减少了管路装配时的零件堆叠，也降低了多接合面带来的密封失效概率。设计上采用对开式的分体结构，并非传统的整体铸造或锻造法兰，

　　这种结构的优势在于现场检修或管路改造时，不需要将整段管道从端部完全拆解，只需要松开法兰的连接螺栓，将两个对开的半体从管道外侧扣合安装即可，尤其适合后期改造的管路场景，避免了传统整体法兰必须从管道端部套入安装的限制，在空间局促、管线已经排布完成的改造现场实用性极强。法兰盘上的螺栓孔采用均匀圆周排布，适配同压力等级的标准法兰螺栓规格，安装时可以和常规国标法兰直接配对，不需要定制特殊的紧固件，弯颈部分的流道做了圆弧过渡处理，没有直角转折的结构，能减少流体在转向位置的阻力损失，也避免了直角位置长期受介质冲刷导致的局部磨损，延长连接件的使用寿命。安装边界方面，法兰盘的外径尺寸匹配对应公称通径的标准法兰参数，

　　螺栓孔中心圆直径符合通用管路法兰的安装尺寸要求，弯颈的倾斜角度为固定45度，选型时需要确认两端对接管道的中心距偏差，确保安装时法兰面可以完全贴合，不会出现强制对口导致的密封垫压偏问题。对开结构的接合面位置设计有定位止口，安装时两个半体可以通过止口快速对齐，不会出现径向错位，保证内部流道的平滑过渡，避免两个半体错位导致的流道台阶，减少介质流动时的紊流现象。实际选型应用时，需要根据输送介质的腐蚀性、工作压力以及工作温度匹配对应的材质，常规输水、低压空气场景可以选用普通碳钢材质做防锈处理，腐蚀性介质场景则需要更换不锈钢或相应的防腐材质，密封垫可以根据介质特性选配橡胶垫、四氟垫或者金属缠绕垫，和常规法兰的密封选型逻辑完全一致，不需要特殊的密封配件。
