带法兰叉型连接座结构设计作品

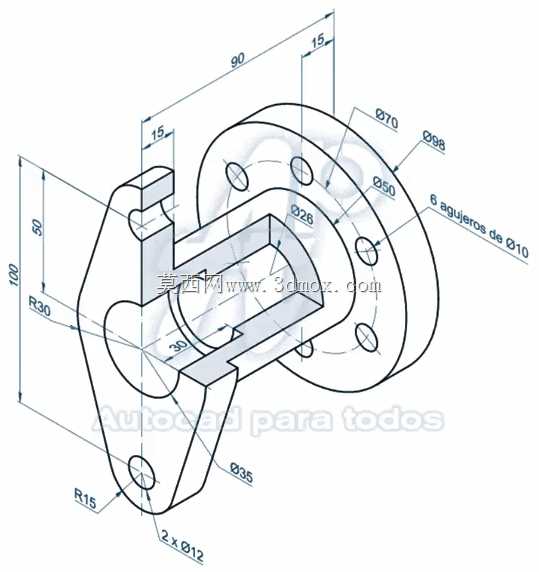

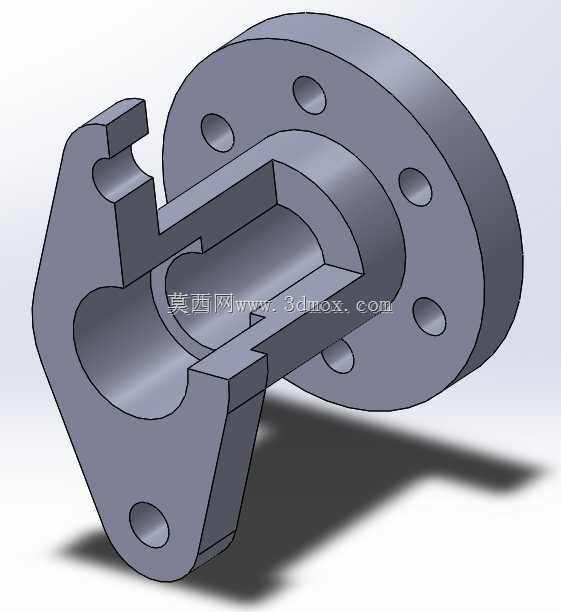

　　该零件属于机械传动与连接系统中的典型支撑连接件，常见于自动化生产线的工位执行端连接、小型工装夹具的铰接基座、检测设备的探头安装支架等场景，承担着轴向定位、扭矩传递、多部件铰接联动的核心作用。从结构设计逻辑来看，零件一端采用标准圆形法兰盘结构，法兰盘上均匀分布6个通孔安装位，孔位采用等节距圆周排布，可适配常规螺栓紧固的安装需求，法兰端面与对接面贴合时能保证足够的接触刚度，避免受载后出现连接面滑移问题；另一端为叉型开口结构，叉臂内侧设置有同轴的半圆定位槽，可与配套的销轴类零件配合实现铰接动作，叉臂端部预留有销孔安装位，能够穿装锁紧销限制销轴的轴向窜动，叉型开口的宽度尺寸经过公差匹配设计，可保证对接部件在铰接转动过程中无卡滞、无过大旷量。

　　中间的连接筒体采用等径空心结构设计，在保证整体抗弯、抗扭强度的前提下，有效降低了零件自身重量，筒体内壁与法兰端的内孔保持同轴度要求，可适配需要穿装管线、轴类零件的使用场景。从安装边界来看，法兰端的外径尺寸可覆盖常规的安装座对接面范围，叉型端的外轮廓尺寸满足铰接转动时的空间避让要求，不会与周边相邻部件产生运动干涉。设计过程中对各转角位置均设置了合理的铸造或机加工圆角，避免应力集中导致的零件断裂失效，所有安装孔的位置度公差均按照铰接类零件的通用精度要求设定，既能够满足常规加工工艺的实现难度，又能保证装配后的动作精度。该零件的受力路径经过优化，法兰端承受的安装预紧力、工作状态下的径向载荷与扭矩，可通过中间筒体均匀传递到叉型铰接端，

　　不会出现局部应力突变的情况，适配中等载荷下的频繁铰接动作工况，可直接用于对应工位的结构选型参考，也可作为三维建模练习的典型叉架类零件案例，帮助建模人员掌握法兰特征、叉型开槽、同轴孔系、均匀布孔等常用建模命令的组合使用技巧，理解连接类零件的结构设计逻辑与工艺实现要求。
