多耳式圆形法兰连接基座结构设计

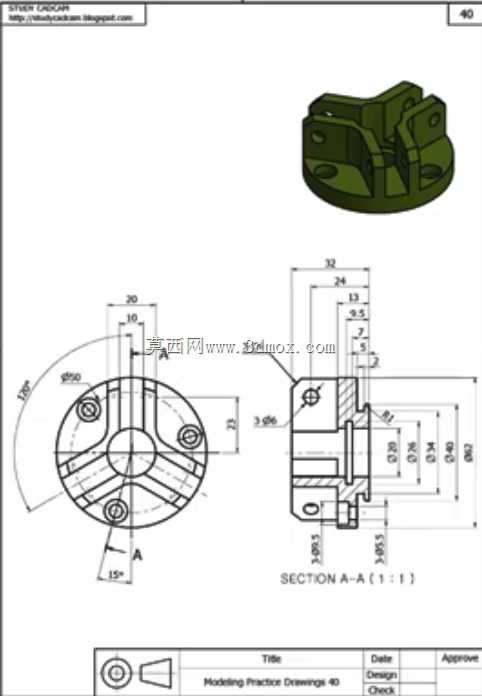

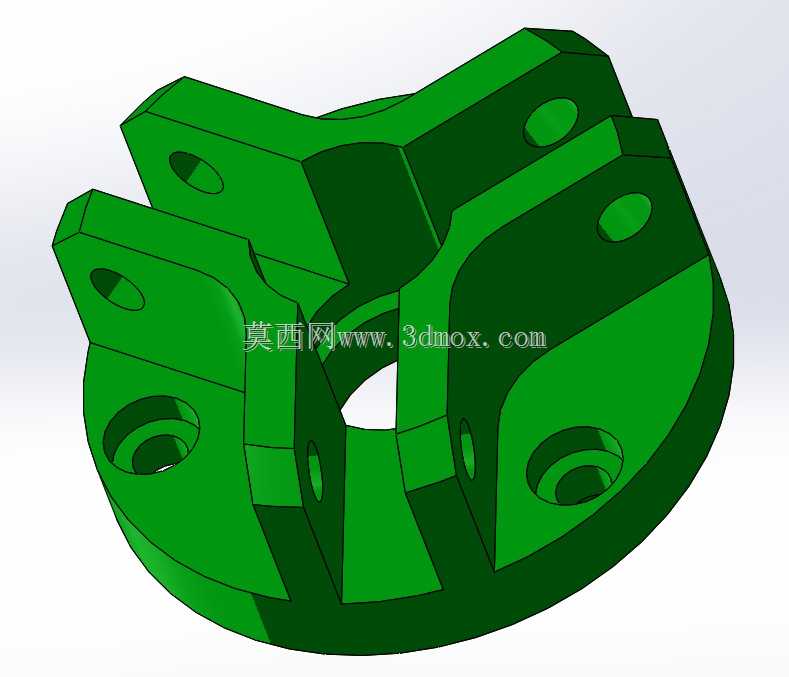

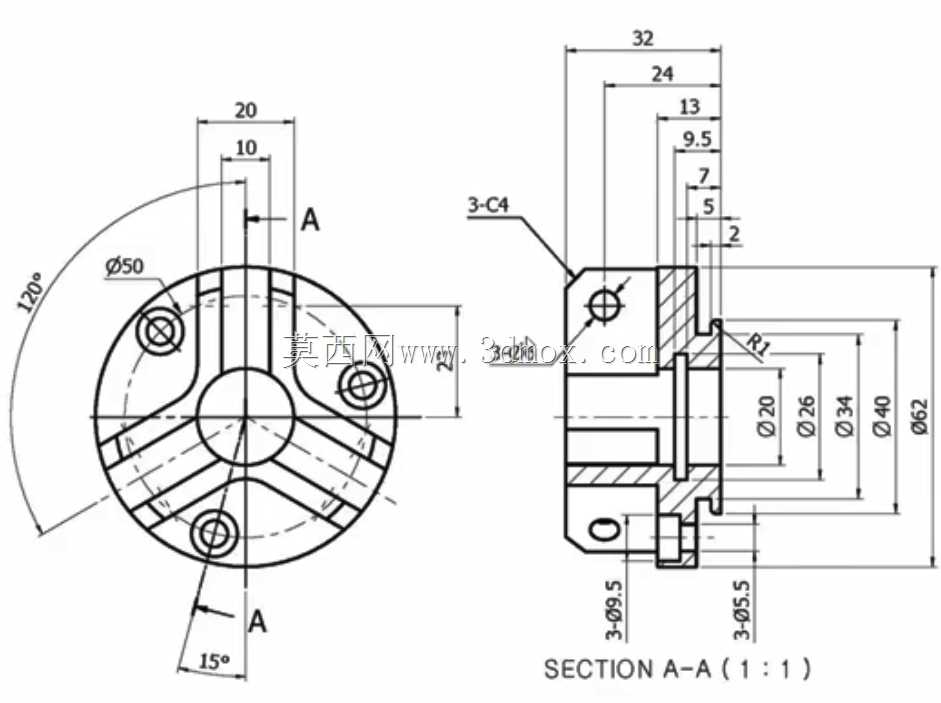

　　这类带多组凸耳的圆形法兰基座，常应用在工业传感检测、小型执行元件的安装固定场景中，作为设备本体与外接支架的衔接承载部件，承担定位、载荷传递、安装基准的核心作用。从结构设计逻辑来看，底部整圆的法兰盘是主要的承载贴合面，盘面上均匀分布的沉头安装孔，可适配内六角圆柱头螺钉完成与安装基面的锁附，沉孔设计能够让螺钉头部完全埋入法兰盘面，避免突出的螺钉头干涉上方部件的装配，同时保证法兰贴合面与安装基面的完全接触，减少装配应力集中。向上延伸的三组带孔凸耳，是与上部待固定部件的连接接口，凸耳上的通孔采用同轴度公差约束，保证穿装连接销或者螺栓时，三个连接点的受力均匀，不会出现别卡、单侧受力过大的问题。中间的中心通孔是为待安装部件的走线、

　　或者轴类部件的穿过预留的过孔，孔壁做了轻微的倒角处理，既可以去除加工毛刺，也能引导上部部件的轴段顺利穿入，减少装配时的对位难度。设计时特意将凸耳做了等角度分布，相邻凸耳之间预留了足够的扳手操作空间，在现场装配时，不管是从哪个方向操作，都能顺利完成紧固件的拧紧作业，不会出现工具无法伸入的问题。法兰盘的厚度经过载荷校核，能够承受上部部件的径向倾覆力矩，不会在长期振动工况下出现法兰盘变形、连接松动的问题；凸耳与法兰盘的衔接位置做了圆弧过渡，避免直角连接处的应力集中，提升部件的抗疲劳强度，适配工业现场常见的振动、冲击工况。从安装边界来看，该基座的最大外缘由底部法兰盘决定，安装时只需要在基面上加工对应孔位的螺纹孔或者通孔，就能完成固定，

　　不需要额外加工复杂的定位槽，降低了安装基面的加工成本；凸耳的连接孔中心高经过尺寸匹配，能够保证上部安装的部件处于预设的工作高度，不会出现安装后位置偏差导致的检测、执行精度问题。整体结构没有多余的冗余设计，所有的结构特征都服务于安装固定、载荷传递的核心功能，加工时可采用棒料铣削成型，或者铸造成型后做孔位精加工，加工工艺性好，适合批量生产应用在各类工业设备的传感元件、小型执行机构的安装工位上。
