可旋转式重型台虎钳结构设计

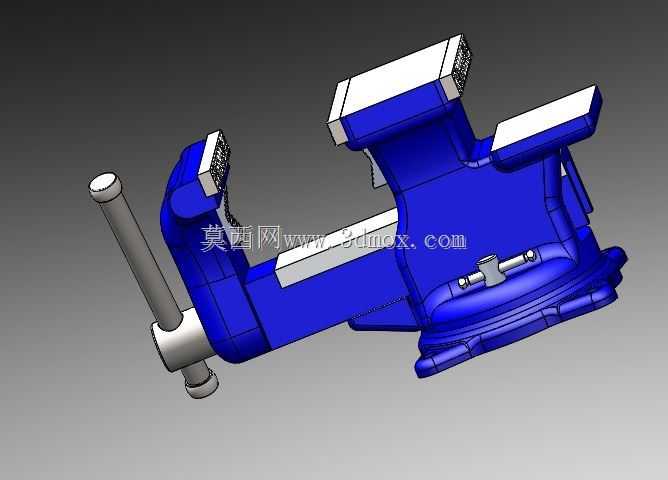

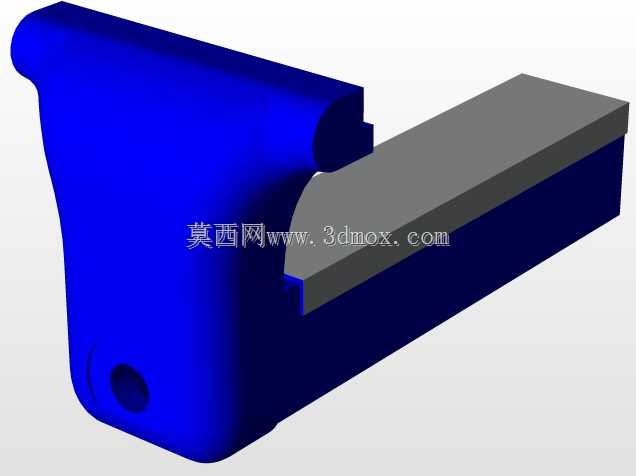

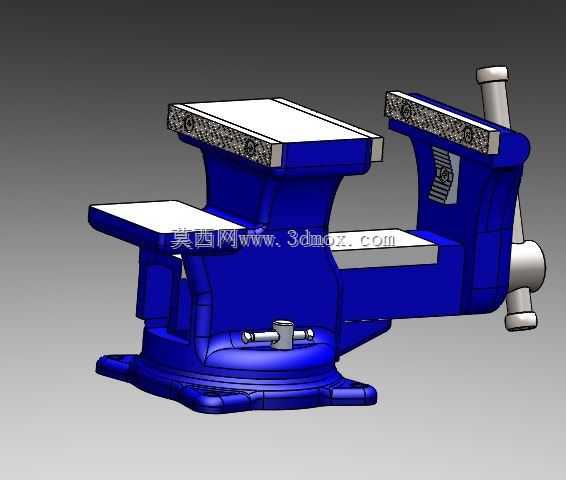

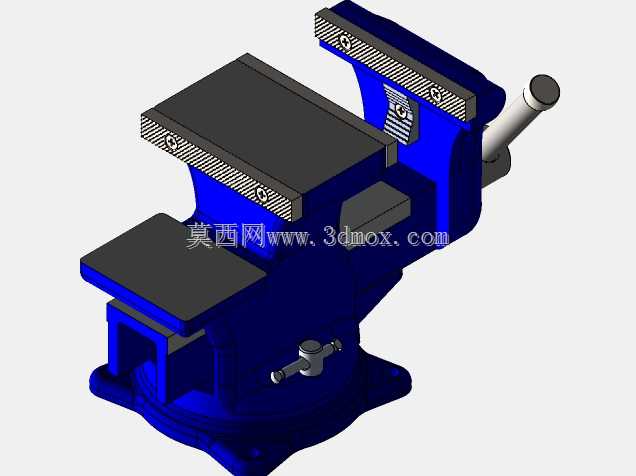

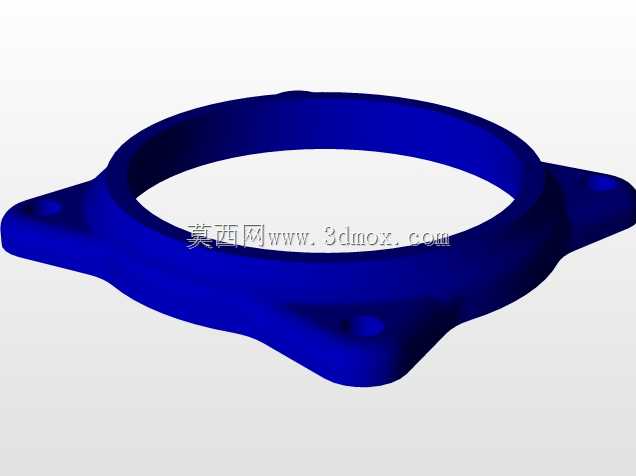

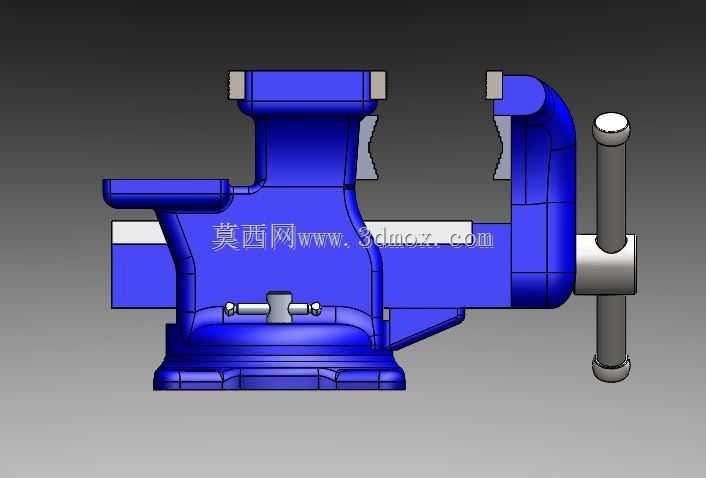

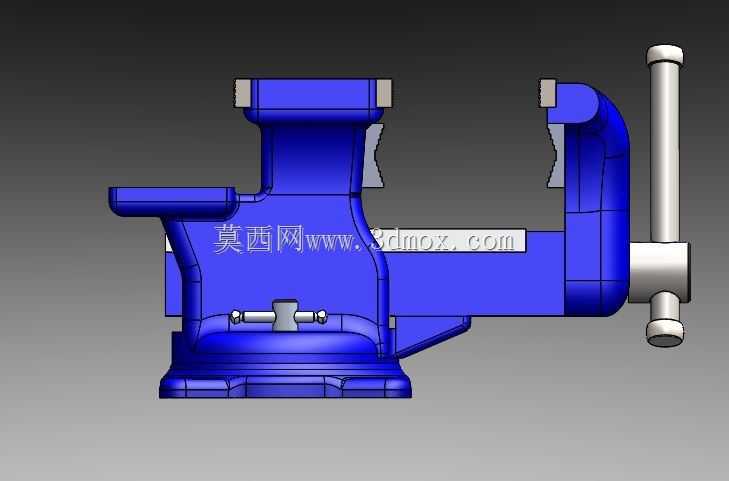

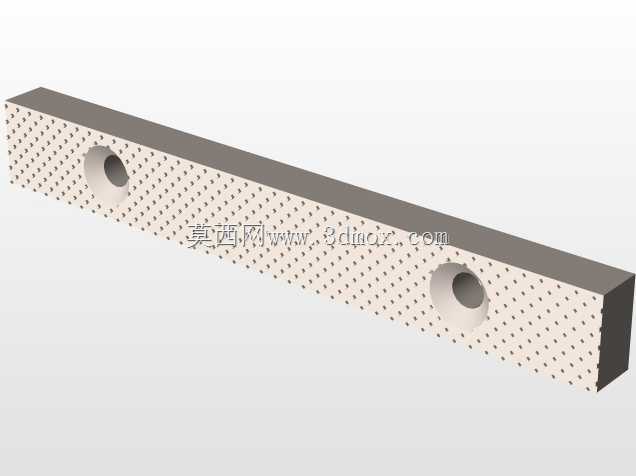

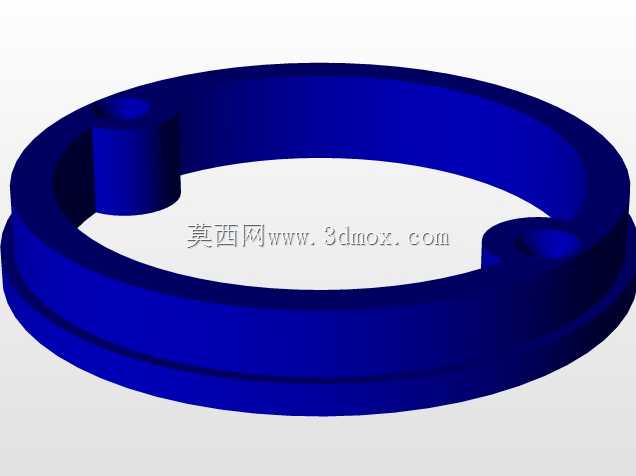

　　日常金工实训、机加工工序间工件装夹、小型零件修配作业里，台虎钳是工位上离不开的基础夹持工装，这套带旋转底座的台虎钳结构，完全匹配常规钳工台的安装布局需求。从实际使用场景出发，这套虎钳的固定钳身与活动钳身的钳口面都做了交叉齿纹防滑处理，加持硬度较高的金属坯料时，能避免工件受夹紧力后出现滑移偏转，钳口位置预留了可拆卸更换的结构，长期使用齿纹磨损后，只需拧下固定螺栓就能更换新钳口板，不需要整体更换钳身，能有效降低工装维护成本。底座部分设计了360度旋转锁紧结构，松开底座侧方的锁紧手柄后，整个钳身可以绕底座中心轴任意调整角度，调整到适配加工操作的角度后扳紧锁紧手柄，就能通过底座内部的胀紧结构锁定钳身朝向，

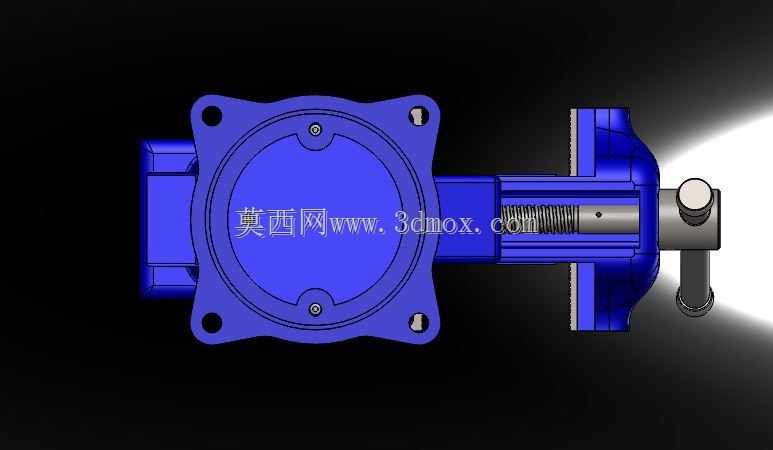

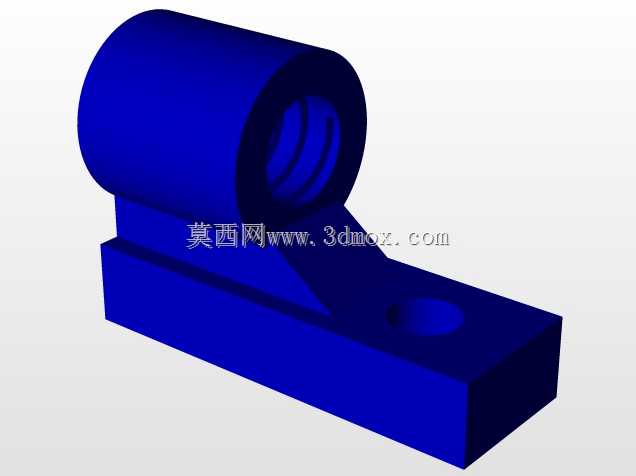

　　不需要操作人员反复挪动工位或者调整工件装夹位置，尤其适合需要多角度锉削、錾削、攻丝的小型零件加工作业。设计过程中充分考虑了夹持行程的合理性，活动钳身的丝杠传动副做了隐藏式防护结构，避免加工产生的金属切屑落入丝杠螺纹缝隙造成传动卡滞，丝杠末端的摇手柄采用防滑球头结构，操作人员施加夹紧力时能更好发力，同时不会因为手柄棱角造成硌伤。安装边界上，底座预留了四个对称分布的螺栓安装孔，孔位尺寸匹配市面上绝大多数标准钳工工作台的安装孔距，不需要额外对工作台进行打孔改造就能完成固定，钳身闭合状态下的整体高度适配操作人员站姿作业的手臂操作高度，长时间进行钳工作业也不容易产生肢体疲劳。钳身主体采用加强筋结构设计，在钳身背部、

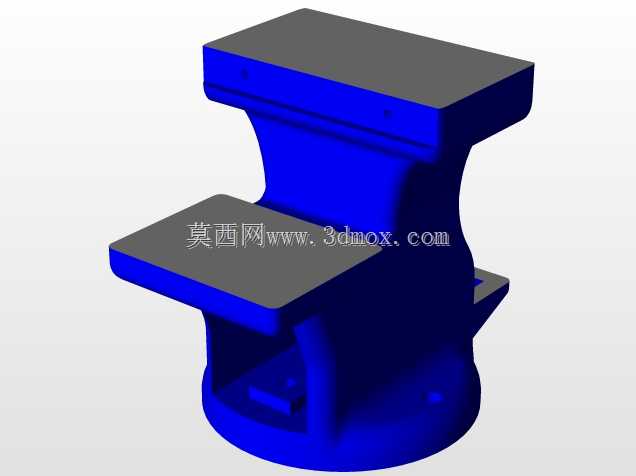

　　活动钳身与丝杠配合的受力位置都做了加厚处理，加持大尺寸工件时不会因为夹紧力过大造成钳身变形开裂，钳口的最大张开距离覆盖了常规小型机械零件、五金工件的夹持尺寸范围，不管是圆棒料、方料还是不规则形状的小型铸件，都能通过调整钳口角度实现稳定夹持。额外增设的砧台面可以满足小型零件的轻微校直、錾切作业需求，不需要额外搭配小型铁砧，进一步压缩了工位的工装占用空间，整套结构的传动间隙做了优化控制，夹紧工件后不会出现旷量晃动，能保证锉削、钻孔等工序的加工精度。
