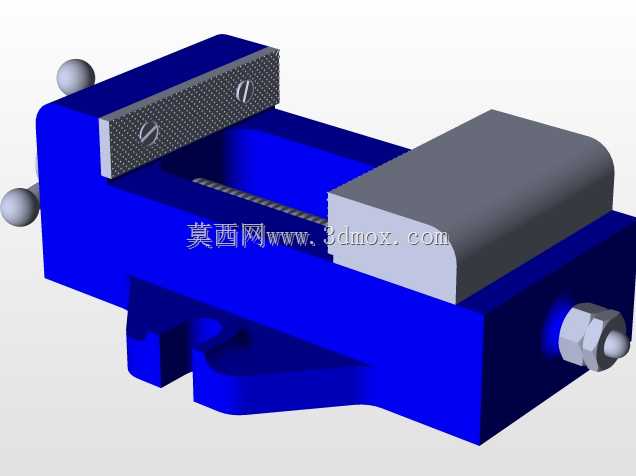

机用夹持固定台虎钳三维结构设计

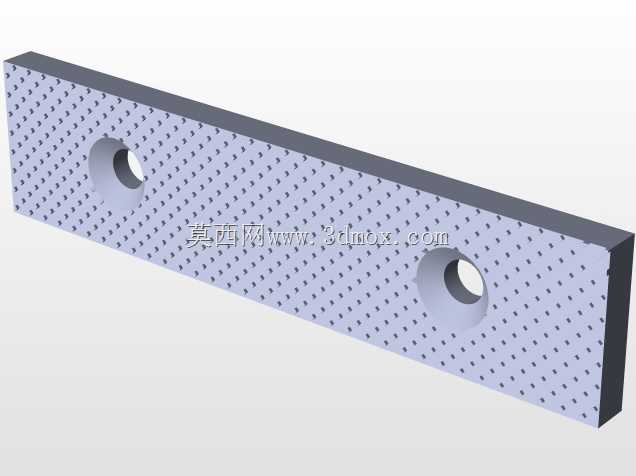

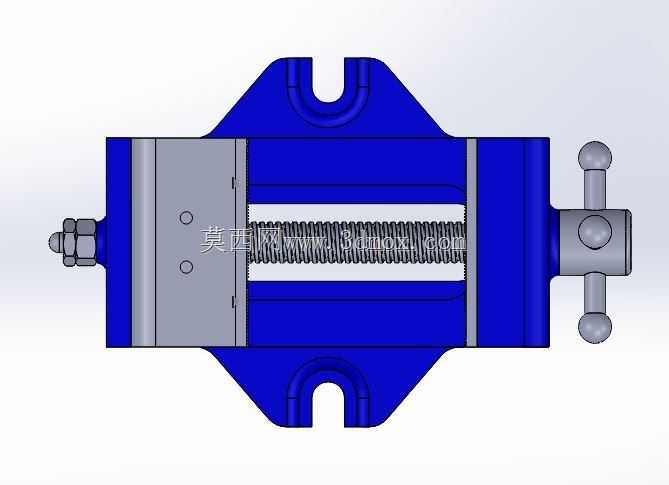

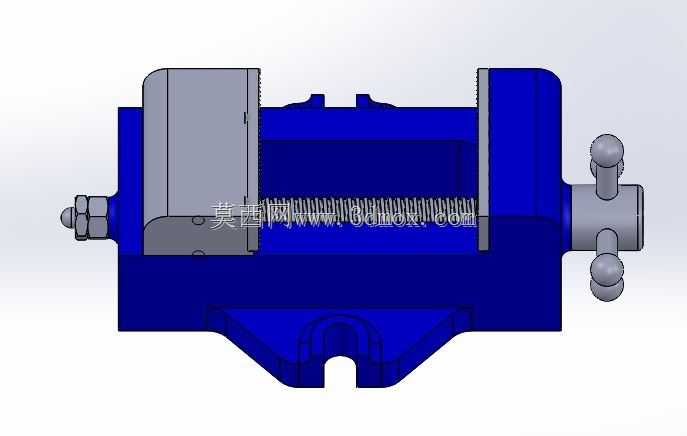

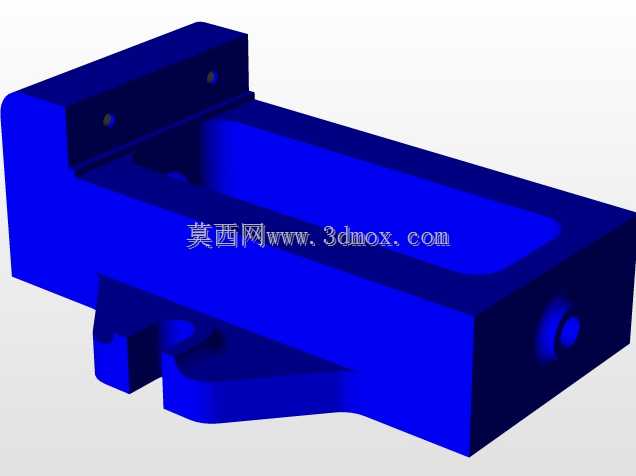

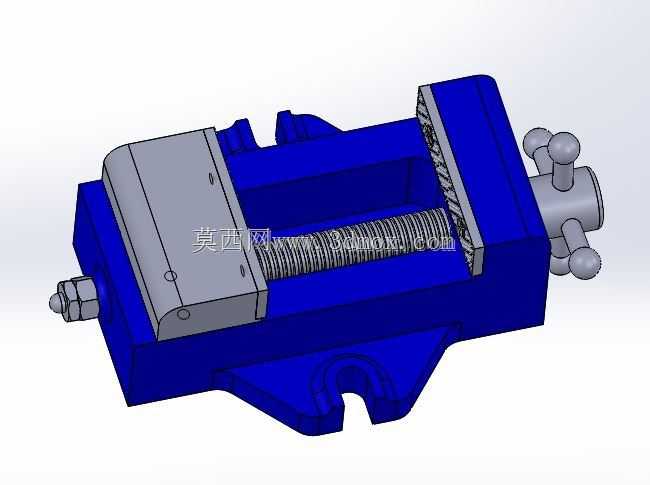

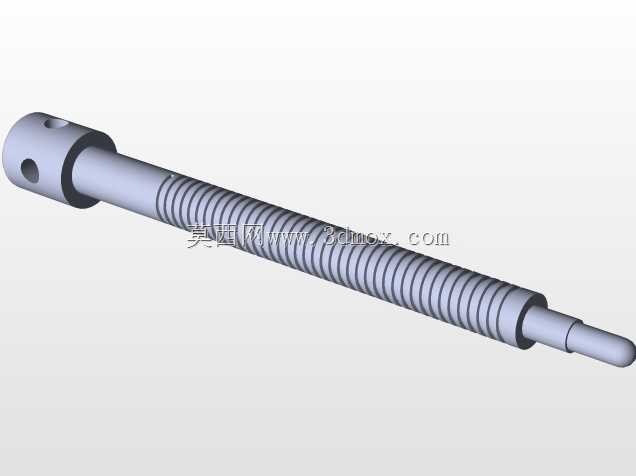

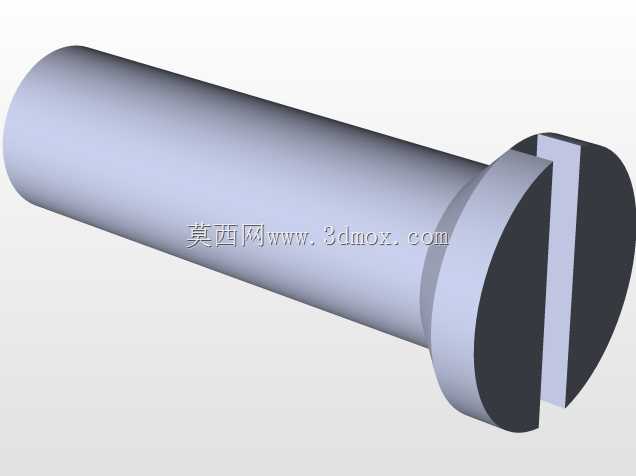

　　在机械加工、钳工装配、维修作业场景中，台虎钳是工位上最基础也最高频使用的夹持类工装，这套三维结构完整还原了机用台虎钳的全部传动与夹持细节，可直接用于工装选型参考、结构教学演示或是非标夹持工位的改造设计基底。从实际使用逻辑出发，这套台虎钳采用丝杠副传动实现活动钳身的直线进给，固定钳身预留的安装孔位可直接适配标准钳工台、铣床工作台的T型槽安装边界，安装时无需额外加工转接板，钳身底部的回转结构可支持夹持角度的水平调整，满足不同角度的钻削、锉削、装配作业需求。设计过程中优先考虑了夹持稳定性与操作便利性的平衡，钳口部位采用带齿纹的可更换钳口板，通过沉头螺丝与钳身固定，长期使用磨损后可快速更换，无需整体报废钳身；

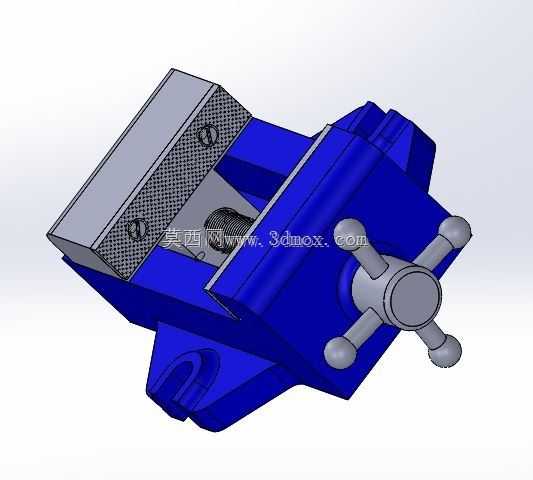

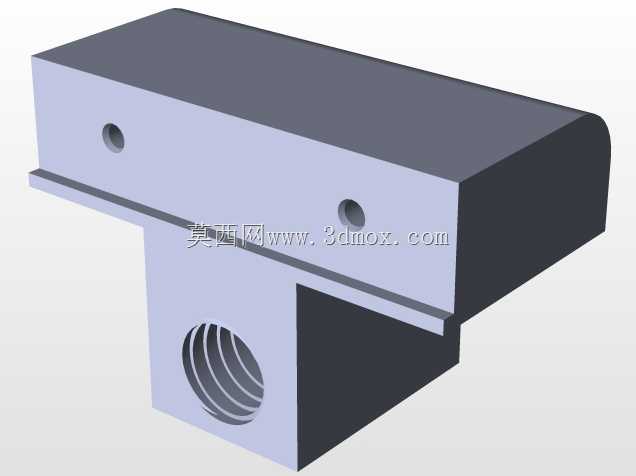

　　活动钳身与固定钳身的配合导轨采用燕尾槽结构，配合间隙可通过侧边的调节螺钉调整，长期使用出现磨损松动后可快速补偿间隙，避免夹持过程中出现工件晃动、走位的问题。丝杠末端的操作球头采用符合人体工学的球面设计，单手即可完成大行程的快速开合，靠近钳身的锁紧螺母可在夹持到位后锁死丝杠位置，避免加工过程中受振动影响导致夹持力下降，钳身整体采用高强度铸铁材质的结构设计思路，壁厚分布经过受力校核，在最大夹持行程下钳身变形量控制在允许范围内，可满足普通铣削、锉磨、小型零件装配的夹持力需求。从安装边界来看，固定钳身的底座安装孔距适配多数常规钳工操作台的预留孔位，整体闭合状态下的外形尺寸不会占用过多工位空间，最大开口行程可覆盖常规小型机械零件、

　　五金工件的夹持范围，活动钳身的行程限位结构可避免操作时丝杠脱出钳身，降低日常维护的频次。这套结构没有冗余的复杂设计，所有零件均采用常规机械加工工艺即可生产，零件之间的装配关系清晰，没有过定位的配合结构，拆解维护时仅需常规内六角扳手、铜锤即可完成全部拆装作业，非常适合作为机械结构教学的演示模型，也可作为小型非标夹持设备的设计参考基底，针对不同的特殊夹持需求，还可在原有钳口安装位上更换定制的软钳口、异形钳口，适配薄壁零件、异形工件的夹持需求，不会夹伤工件表面。
