桌面级三轴数控加工设备结构设计

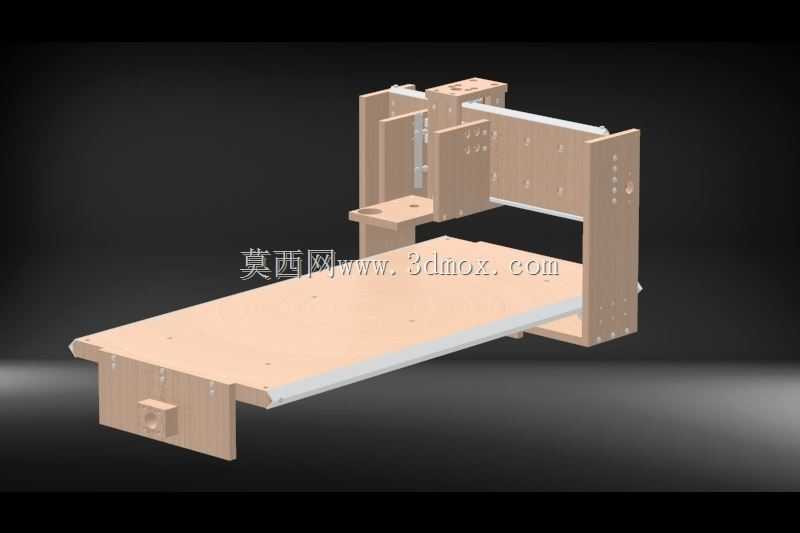

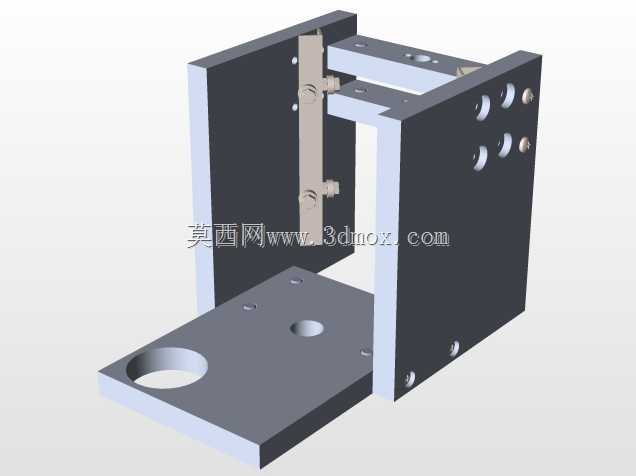

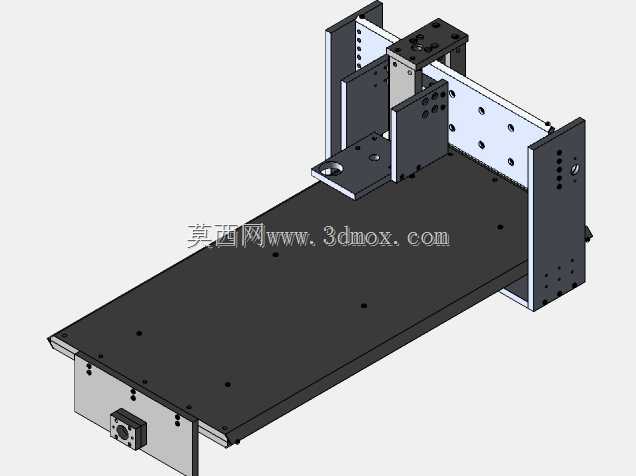

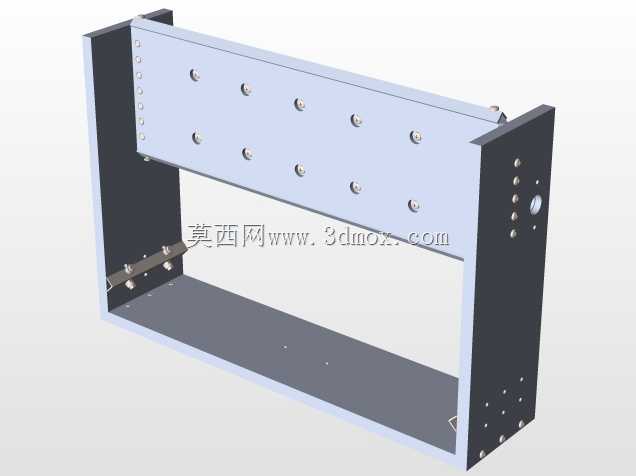

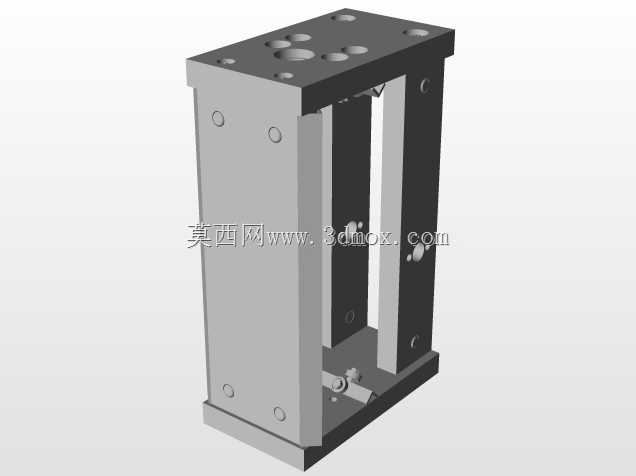

　　这款三轴数控加工设备的结构设计，主要面向小尺寸工件的精密加工场景，常见于小型加工工坊、创客空间、职业院校实训教学以及小批量定制零件的生产环节，可完成软金属、工程塑料、木质板材等多种材质的铣削、钻孔、轮廓切割等加工工序，适配小尺寸工装夹具、非标定制零件、教学演示样件的加工需求。从结构布局来看，该设备采用动龙门式的整体架构，加工平台固定于底座之上，X轴传动组件沿平台两侧的导轨布置，带动龙门架实现横向进给，Y轴组件搭载于龙门横梁上实现纵向进给，Z轴主轴安装板沿Y轴滑座的垂直导轨实现上下进给，这种布局能在有限的占地空间内最大化有效加工行程，同时保证各轴运动的刚性，减少加工过程中的结构震颤。设计过程中优先考虑了安装边界的适配性，

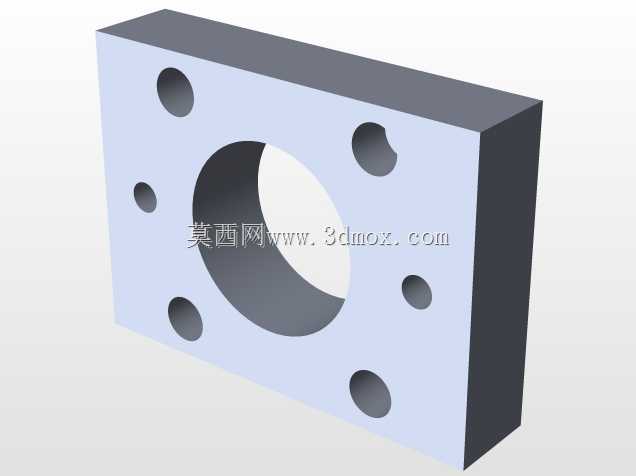

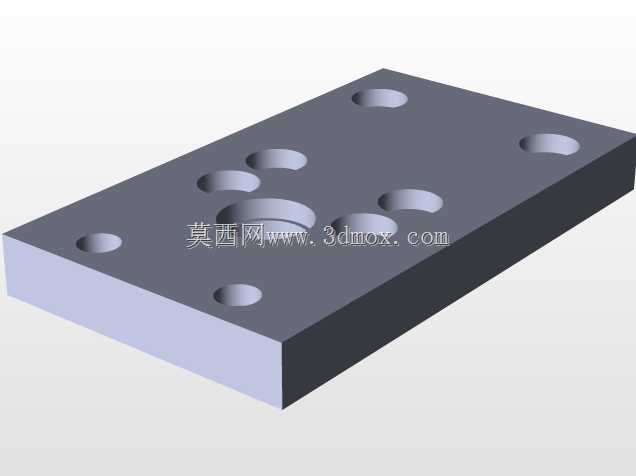

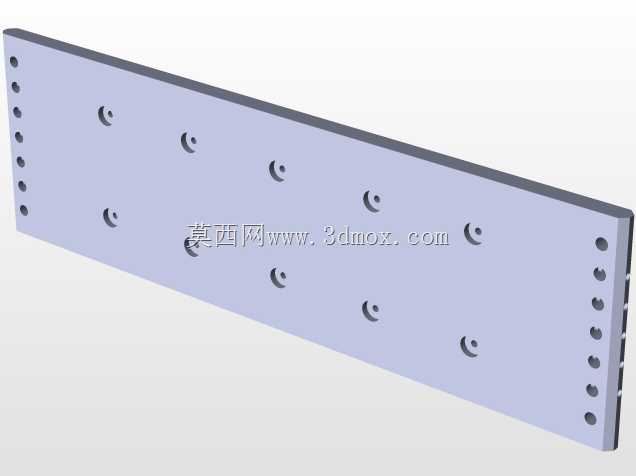

　　整体底座采用平整的板式结构，底部预留了标准的设备安装孔位，可直接固定于常规工作台面，无需额外制作大型混凝土基础，设备整体外轮廓尺寸适配常规车间桌面的摆放要求，两侧预留的操作空间足够操作人员完成工件装夹、对刀、切屑清理等日常操作。各轴的传动组件均做了防护设计，导轨与传动丝杠布置于结构件内侧，可减少加工过程中产生的切屑、粉尘落入传动副造成的磨损，延长设备维护周期。主轴安装位预留了标准的装夹接口，可适配不同功率的高速电主轴，用户可根据实际加工材质的硬度需求更换对应主轴，无需改动整体安装结构。加工平台表面预留了T型槽安装位，可搭配通用平口钳、专用工装夹具完成不同形状工件的装夹固定，平台平面度在设计阶段做了严格的形位公差约束，

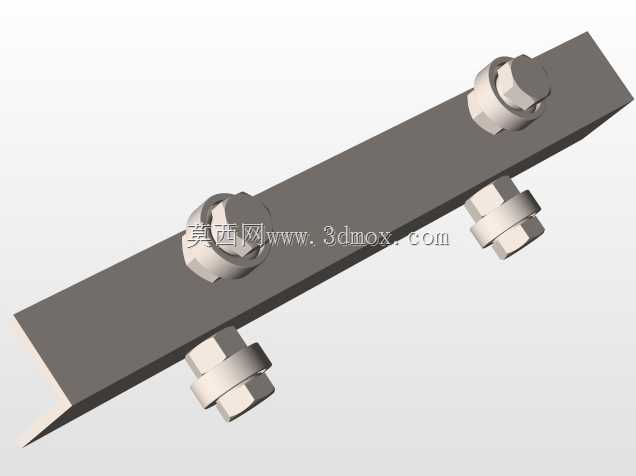

　　保证工件装夹后的基准精度。龙门架与滑座的连接部位做了加强筋结构设计，在Z轴下探至最大行程时，仍能保证足够的结构刚性，避免大切深工况下出现让刀现象。各轴的行程限位位置均预留了传感器安装位，可搭配硬限位与软限位双重保护机制，防止运动超程造成的结构碰撞损坏。整体结构的零部件多采用标准化的型材与板材加工，装配环节无需特殊定制工装，普通机加工车间即可完成整机组装，后期维护时易损件的更换也无需拆解核心结构，降低了设备的全生命周期使用成本。
