汽车传感配套轴类结构三维设计

　　该轴类结构主要适配车载传感单元的安装与传动需求，在汽车智能感知系统中承担传感组件的定位支撑、动作传导作用，常见于车载位置传感、转速检测类装置的配套结构中，能够在车辆行驶过程中随联动部件传递位移或转动信号，为整车电控系统提供精准的动作反馈。从结构设计来看，主体采用块式基座搭配半圆承托槽的结构，顶部的弧形槽用于嵌装球形传感端头，能够限制端头的径向窜动同时预留转动余量，避免车辆颠簸工况下传感部件出现偏移卡滞；侧部伸出的阶梯轴段分为两段不同直径，分别适配传动连接件与密封件的安装，轴段根部做了圆角过渡处理，可降低应力集中风险，适配车辆运行中的持续振动工况。基座下部设置了两层平行的安装支脚，支脚预留了安装孔位的设计空间，

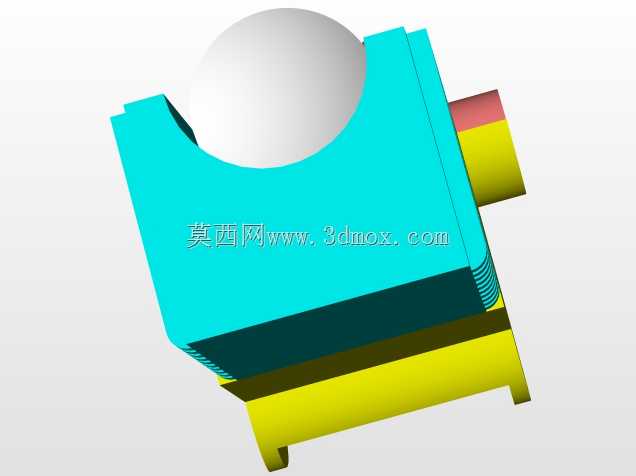

　　可通过紧固件直接固定在传感安装支架上，安装边界充分考虑了车载狭小舱位的空间限制，整体外廓尺寸紧凑，不会占用过多舱内布置空间，支脚与主体连接处做了加厚处理，能够承受安装时的锁紧力与长期运行的振动载荷。设计过程中优先考虑了车载工况的适配性，主体承托结构的壁厚经过受力核算，既保证足够的支撑强度避免受压变形，又控制整体重量符合车载部件轻量化要求；侧部轴段的同轴度公差预留了合理的设计余量，保证传动过程中动作传递无滞后，不会出现传感信号延迟的问题。不同色块区分的结构段分别对应不同的装配部件，青色主体为支撑基座，黄色段为传动配合轴段，红色段为轴端限位段，分层清晰的结构划分能够降低装配难度，产线组装时可通过外观颜色快速区分装配工位，减少错装风险。

　　该结构可直接适配现有多数车载接触式传感单元的安装尺寸，无需额外做结构改型即可替换原有配套轴件，在整车传感系统维护、零部件国产化替代场景中具备较好的适配性，建模过程中所有配合面均做了公差匹配设计，装配后各部件间隙控制在合理范围，不会出现运行异响或卡滞问题。
