多关节铰接传动链环结构设计

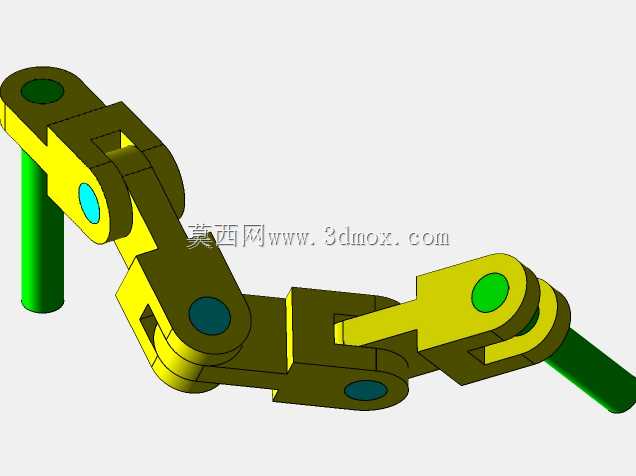

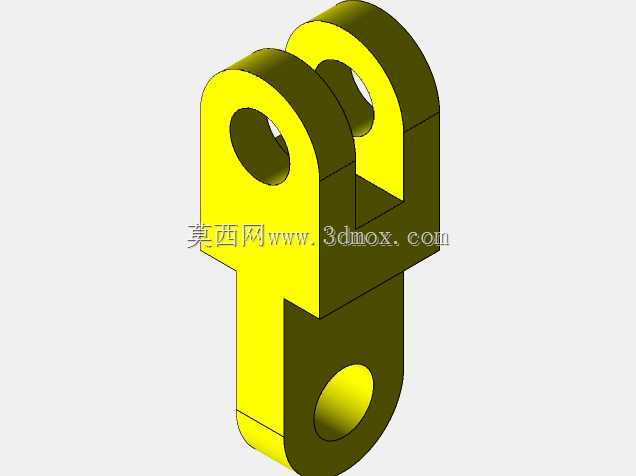

　　该铰接链环结构多用于需要往复弯折、多自由度传动的机械工位，常见于轻工自动化生产线的工件移送单元、检测设备的探针位移机构，以及小型工装夹具的联动锁止部位，区别于常规滚子链的单平面回转特性，这款链环可在相邻铰接副处实现两个垂直方向的小角度偏转，能适配非直线轨迹的动力传递需求，在空间受限的设备内部走线、柔性牵引场景中也可作为承载连接件使用。从结构设计逻辑来看，每一节链环的基体都采用对称式开槽设计，相邻链节的嵌合端插入基体槽内后，通过销轴完成铰接配合，销轴两端设置限位凸台防止轴向窜动，铰接副的配合间隙控制在0.02-0.05mm区间，既保证转动灵活性，又避免间隙过大导致传动精度丢失。链环两端的安装孔位做了沉台处理，

　　可适配不同规格的连接销与外接部件，端部的叉形与凸台嵌合结构，能在链环弯折到极限角度时形成机械硬限位，避免过度弯折造成结构损坏。从安装边界来看，单节链环的铰接中心距可根据实际传动行程做等比例缩放，当前结构的单节回转角度在平面内可达35度，垂直面偏转角度可达12度，安装时需保证相邻链节的铰接销轴轴线保持平行或垂直的对应关系，避免出现卡滞现象。链环与外接部件的连接端预留了标准销孔，可直接与执行元件、牵引杆等部件对接，无需额外加工转接件。在实际工况应用中，这类链环通常承受的是沿链身方向的拉拽载荷，以及铰接处的交变弯曲应力，因此结构设计时在铰接孔周边做了加厚处理，槽口位置设置了圆弧过渡减少应力集中，整体结构无冗余设计，

　　在保证结构强度的前提下尽可能压缩了整体体积，适合在紧凑的设备腔体内部布设，可替代部分柔性拉索实现刚性可控的轨迹传动，在需要精确位移传递的小载荷传动场景中，传动精度远高于常规柔性连接件，且维护成本更低，仅需定期在铰接副处加注润滑脂即可保证长期稳定运行。
