摩托车Softail后车架180-200轮距结构

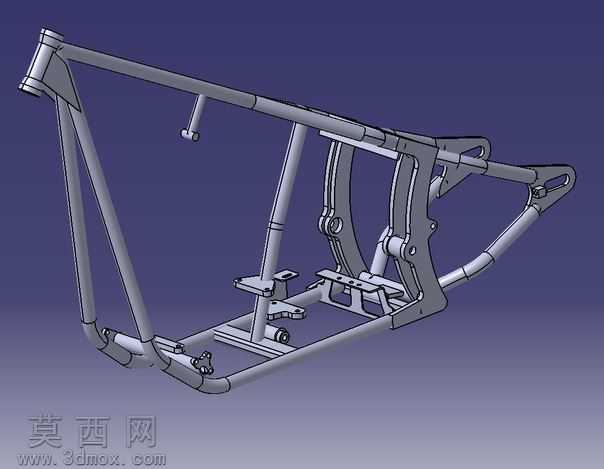

本模型为适配180-200mm宽度后轮的Softail款摩托车后车架结构，采用CATIA V5完成全参数化全尺寸建模，完整还原了软尾车架的核心结构特征。建模过程中严格遵循摩托车车架的设计规范，对每一处管材弯折角度、连接节点位置、安装基准面都做了精准的参数约束，确保模型可直接用于后续的结构校核与改装设计参考。从结构设计来看，该车架采用经典的双管摇篮式后段布局，主支撑管材采用变径弯折设计，在保证整体结构刚度的同时合理控制了车架自重，后摇臂铰接位设置了双组同轴安装座，可适配不同规格的后减震连接结构，预留的发动机安装位、传动系统避让空间、后挡泥板安装支架都按照实车装配逻辑做了精准定位，4处速度跨接结构的位置完全匹配软尾车型的传动布局要求。渲染表现上，模型采用金属哑光灰的车架材质，搭配深蓝色渐变背景突出结构轮廓，对管材的焊接接缝、安装孔的倒角细节、支架的冲压折边都做了精细化的特征处理，每一处连接节点的结构都清晰可见，没有出现特征缺失或者结构干涉的问题。设计思路上，该模型围绕宽后轮改装的适配需求展开，在保留Softail车架经典外观线条的基础上，调整了后段车架的开档尺寸，能够完美容纳180-200mm宽度的后轮轮胎，同时优化了后摇臂的运动行程空间，避免宽胎在颠簸工况下与车架发生剐蹭干涉。模型包含完整的装配结构，各部件的装配关系完全符合实车的装配逻辑，既可以作为摩托车改装设计的参考蓝本，也可以用于机车结构教学的演示案例，帮助设计者快速理解软尾摩托车车架的受力传递路径与装配逻辑，为后续的个性化改装、结构优化提供可靠的三维数模基础。
