剪叉式垂直升降承载作业平台结构

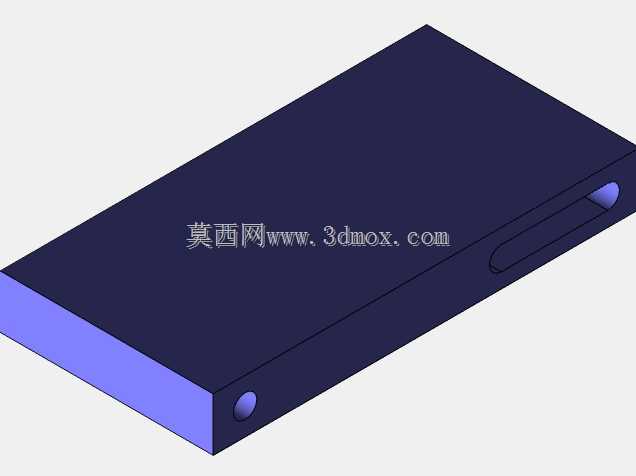

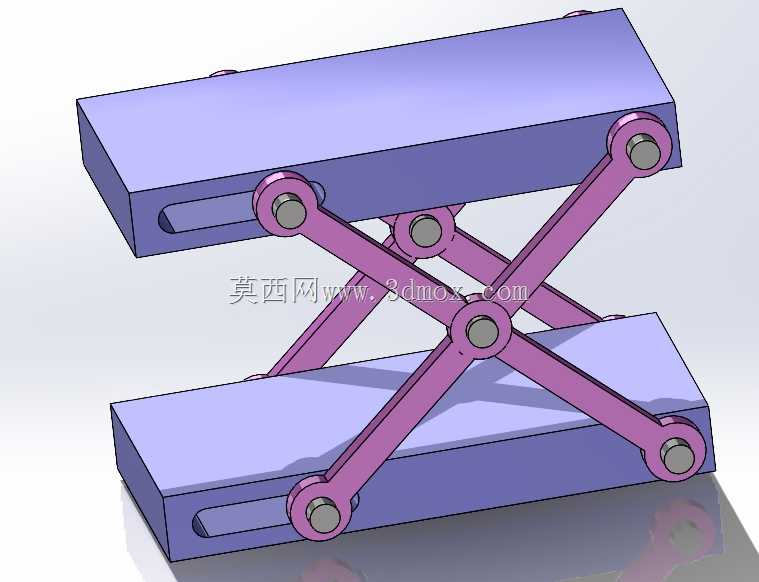

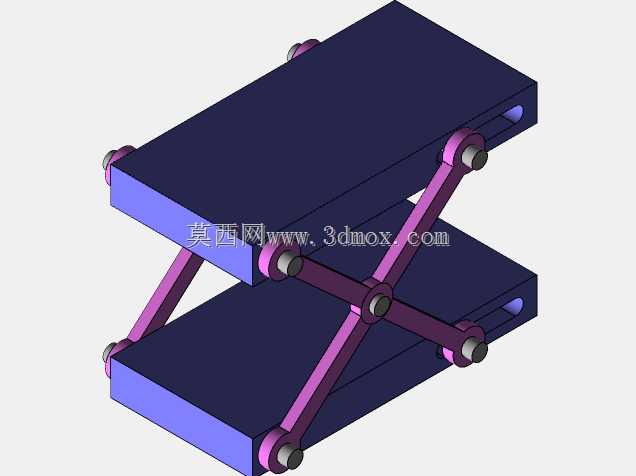

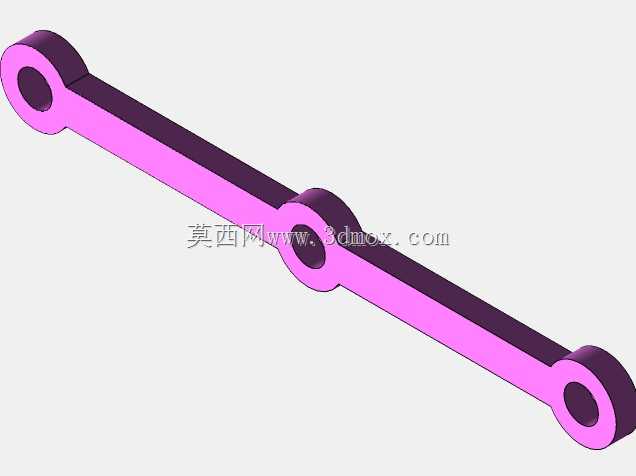

　　在车间工位物料转运、仓储低位堆垛、轻型设备检修作业场景里，这类剪叉结构的升降承载装置是非常常见的工位辅助设备，区别于大吨位固定式升降台，这款紧凑型剪叉结构更适配小空间内的短行程垂直举升需求，不需要额外开挖地坑，放置在平整硬质地面即可完成部署。从结构设计逻辑来看，上下两层承载台采用矩形平板构型，台面边缘做了等厚度的围边强化，避免长期承载后出现板面翘曲变形，剪叉支撑臂采用对称交叉布置，中间铰接点作为整个机构的回转核心，臂体两端分别通过铰接轴与上下台面的连接座配合，其中一端为固定铰接端，另一端为滑动配合端，在驱动部件作用下，滑动端沿台面上的导向槽移动，即可带动交叉臂的张角变化，实现台面的平稳升降，整个运动过程中两侧剪叉臂受力均匀，

　　不会出现偏载卡滞的问题。从安装边界来看，这款升降台收拢状态下整体高度较低，能够适配低矮工位的收纳需求，展开后的最大举升高度覆盖常规人工操作的舒适作业区间，台面尺寸适配常规周转箱、小型工装夹具的放置需求，不需要额外拓展台面即可满足单工位的物料承载要求。在实际使用过程中，这类剪叉升降结构的运行稳定性远优于单臂支撑的升降装置，铰接点处的轴套配合能够有效降低往复运动的磨损量，日常维护仅需要定期在铰接位置加注润滑脂即可，不需要复杂的调校作业。结构设计时充分考虑了受力传递路径，承载时的载荷通过台面均匀传递到四个铰接连接点，再通过交叉臂分散到底部支撑结构，避免局部应力集中导致的结构失效，臂体的截面尺寸经过受力校核，

　　在额定承载范围内不会出现臂体弯折变形的问题，上下台面的连接座采用嵌入式安装，与台面主体连接强度足够，承受侧向力时也不会出现连接座脱落的风险。这类小型剪叉升降结构除了固定工位使用外，也可以加装脚轮作为移动作业平台使用，适配生产线边的临时举升需求，比如装配过程中调整工件的作业高度，减少操作人员弯腰抬举的作业强度，也可以用于检测工位上调整被测工件的高度位置，配合检测传感器完成不同高度位置的参数检测，在轻工制造、电子装配、仓储物流等场景都有很高的适配性。
