凸轮弹簧联动直线往复运动机构

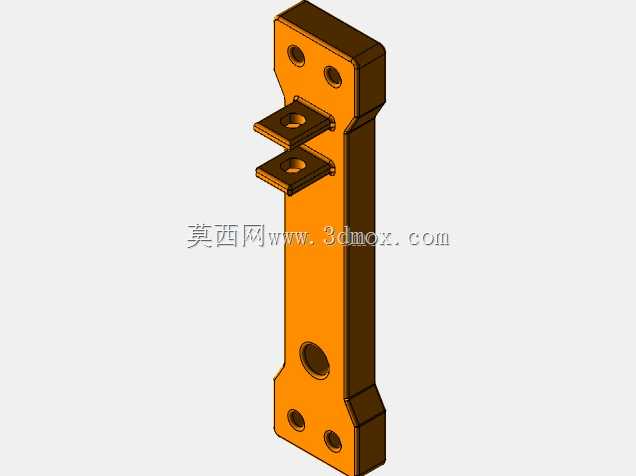

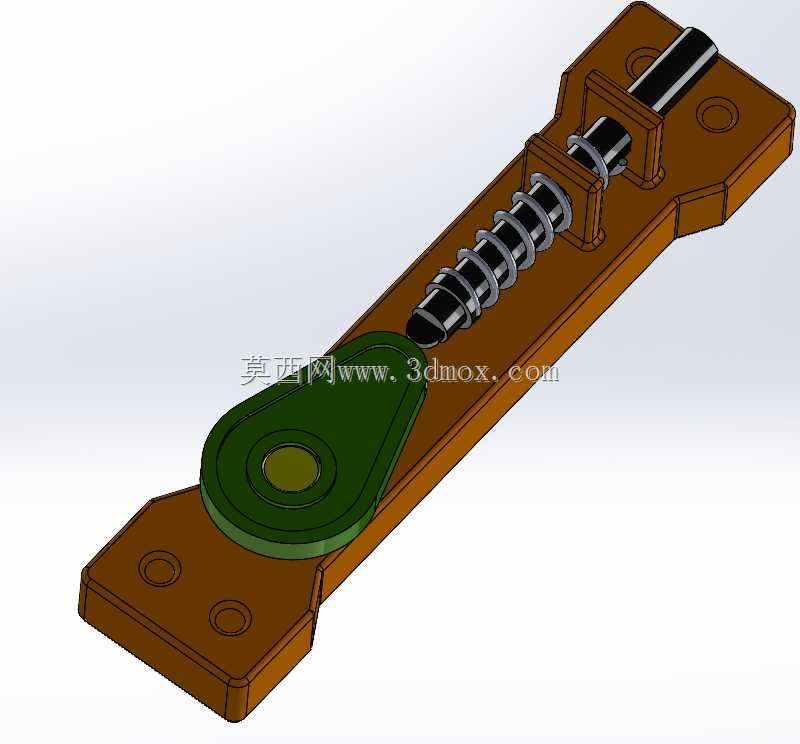

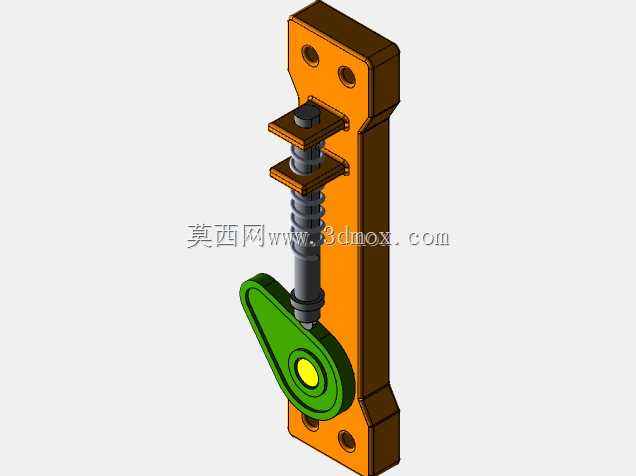

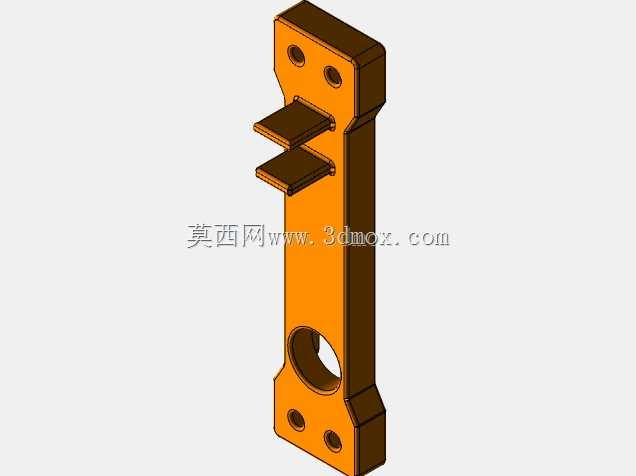

　　这套凸轮弹簧联动结构，是小型自动化设备里很常见的行程转换单元，很多需要把旋转输入转化为定行程直线往复动作的工位都能见到它的身影，比如轻载送料、工位切换、触点触发这类对动作节拍有固定要求的场景，不需要额外配置复杂的电控行程控制，纯机械结构就能保证每次动作的行程一致性，长期运行的稳定性比电控触发方案更可靠，也能减少现场调试的点位校准工作量。整个机构的安装基准是一体化的棕色安装底板，底板两端都预留了对称的沉头安装孔，安装时可以直接通过螺栓固定在设备的安装基面，不需要额外做转接支架，底板的宽度和长度都做了边界优化，整体安装占用的横向空间很小，适合排布在设备内部的狭窄安装腔里，不会和周边的走线、其他传动部件产生干涉。底板上集成了两组导向支座，

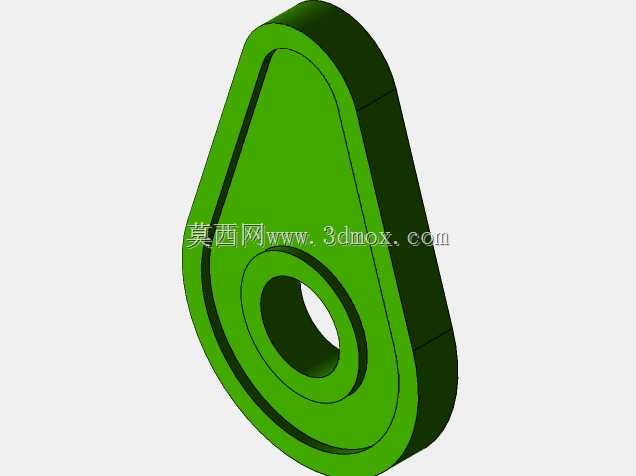

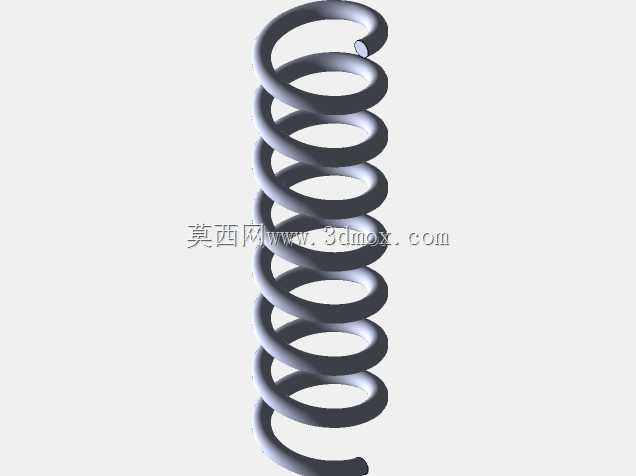

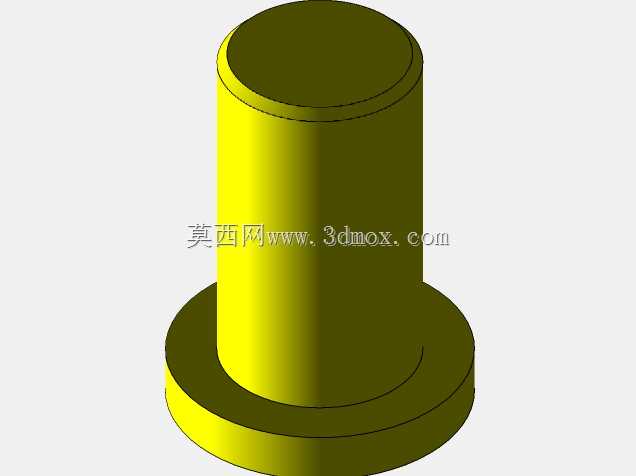

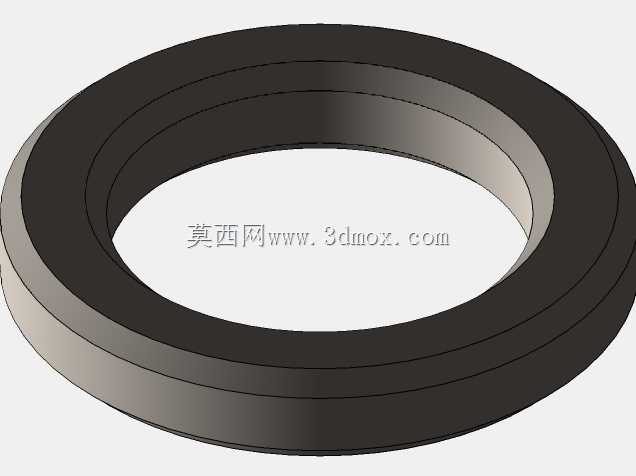

　　用来给滑动轴提供径向支撑，两个支座的间距经过计算，刚好能覆盖滑动轴的全行程移动范围，避免滑动轴伸出过长出现径向攒动，保证往复动作的直线度。滑动轴上套置的圆柱压缩弹簧，两端分别抵靠在导向支座和轴端的限位凸台上，预压缩量在装配时就通过轴端的卡簧槽调整到位，常态下会把滑动轴推到初始位置，当凸轮转动到升程段时，会推动滑动轴克服弹簧弹力向前移动，当凸轮转动到回程段时，弹簧的回弹力会带动滑动轴快速复位，不需要额外设置复位驱动结构。端部的盘形凸轮通过中心的安装孔和驱动轴连接，凸轮的轮廓曲线是按照动作需求设计的，升程段的平缓过渡能减少冲击，回程段的曲线匹配弹簧的弹力系数，避免复位时出现刚性碰撞，凸轮表面做了耐磨处理，

　　长期和滑动轴端的接触块摩擦也不会出现轮廓磨损导致行程偏差。整个机构的所有运动副都预留了合适的配合间隙，装配时不需要额外做配磨调整，滑动轴和导向支座的配合选用间隙配合，既能保证滑动顺畅，也不会出现径向窜动影响动作精度，弹簧的线径和圈数经过匹配，既能提供足够的复位力，也不会让凸轮驱动时的负载过大，适配小功率的驱动电机就能带动整套机构运行。在实际设备应用里，这套机构可以直接作为动作执行单元使用，也可以作为其他复杂机构的前置触发模块，结构简单易维护，出现故障时只需要检查弹簧弹力衰减、凸轮轮廓磨损这两个常见问题点，日常运维成本很低，适合在大批量的小型自动化设备里推广使用。
